Cập Nhật Các Lệnh Trong AutoCAD Phiên Bản Mới Nhất Hiện Nay

AutoCAD luôn được biết đến là phần mềm thiết kế kỹ thuật hàng đầu với khả năng cập nhật liên tục để đáp ứng nhu cầu người dùng. Trong phiên bản mới nhất hiện nay, AutoCAD đã bổ sung nhiều lệnh mới và cải tiến mạnh mẽ các lệnh cũ, giúp tối ưu hóa hiệu suất làm việc. Nguyễn Công PC sẽ giúp bạn điểm qua những lệnh quan trọng và cách ứng dụng chúng hiệu quả nhất của phiên bản cập nhật 2025 trong bài viết dưới đây.

Cập nhật các lệnh trong AutoCAD phiên bản mới nhất hiện nay

1. Nhóm lệnh vẽ khối cơ bản

Đây là các lệnh dùng để tạo các hình khối cơ bản trong bản vẽ 2D và 3D.

• L (Line): Vẽ đoạn thẳng. Gõ L và nhấn Enter, sau đó chọn hai điểm để tạo đoạn thẳng. Đây là lệnh cơ bản nhất trong AutoCAD.
• PL (Polyline): Vẽ đa tuyến, tức các đoạn thẳng hoặc cung liên kết thành một đối tượng duy nhất. Phù hợp cho các đường phức tạp. Gõ PL, chọn điểm bắt đầu và các điểm tiếp theo.
• REC (Rectangle): Vẽ hình chữ nhật bằng cách xác định hai góc đối diện. Gõ REC, chọn điểm gốc và điểm đối diện.
• C (Circle): Vẽ đường tròn. Gõ C, chọn tâm và nhập bán kính hoặc đường kính.
• A (Arc): Vẽ cung tròn. Gõ A, chọn ba điểm hoặc xác định tâm, bán kính, góc bắt đầu và kết thúc.

• POL (Polygon): Vẽ đa giác đều. Gõ POL, nhập số cạnh và chọn tâm hoặc cạnh.
• EL (Ellipse): Vẽ hình elip. Gõ EL, xác định tâm và các bán trục.
• SPL (Spline): Vẽ đường cong mượt mà qua các điểm được chọn. Gõ SPL, chọn các điểm điều khiển.
• PO (Point): Vẽ điểm. Gõ PO, chọn vị trí điểm. Điểm này thường dùng làm mốc tham chiếu.
• H (Hatch): Tô vật liệu hoặc mặt cắt cho vùng kín. Gõ H, chọn vùng cần tô và kiểu mẫu. Cập nhật AutoCAD 2025: Lệnh Hatch giờ hỗ trợ tô dựa trên biên dạng không kín, linh hoạt hơn trong việc bố trí mẫu tô.
• BO (Boundary): Tạo đa tuyến kín từ một vùng được chọn. Gõ BO, chọn vùng.

Cập nhật mới: AutoCAD 2025 cải tiến lệnh BCONVERT, cho phép chuyển đổi nhanh các đối tượng được chọn thành block, giúp tái sử dụng dễ dàng hơn. Lệnh DETECT hỗ trợ phát hiện các đối tượng có thể chuyển thành block, tối ưu hóa quy trình làm việc.

2. Nhóm lệnh chỉnh sửa

Các lệnh này dùng để chỉnh sửa, di chuyển, hoặc thay đổi đối tượng trong bản vẽ.

• M (Move): Di chuyển đối tượng. Gõ M, chọn đối tượng và điểm cơ sở, sau đó di chuyển đến vị trí mới.
• CO (Copy): Sao chép đối tượng. Gõ CO, chọn đối tượng và điểm cơ sở, sau đó đặt bản sao.
• RO (Rotate): Xoay đối tượng quanh một điểm. Gõ RO, chọn đối tượng, điểm gốc và góc xoay.
• SC (Scale): Phóng to hoặc thu nhỏ đối tượng theo tỷ lệ. Gõ SC, chọn đối tượng, điểm gốc và tỷ lệ.
• TR (Trim): Cắt bỏ phần thừa của đối tượng tại giao điểm. Gõ TR, chọn đường biên và phần cần cắt.
• EX (Extend): Kéo dài đối tượng đến đường biên. Gõ EX, chọn đường biên và đối tượng cần kéo dài.
• X (Explode): Phân rã đối tượng phức tạp (như block hoặc polyline) thành các thành phần đơn giản. Gõ X, chọn đối tượng.
• S (Stretch): Kéo dài hoặc thu ngắn một phần của đối tượng. Gõ S, chọn vùng cần kéo dài.

• O (Offset): Tạo bản sao song song của đối tượng với khoảng cách xác định. Gõ O, nhập khoảng cách và chọn đối tượng.
• AR (Array): Tạo dãy đối tượng theo mô hình hình chữ nhật hoặc hình tròn. Gõ AR, chọn đối tượng và xác định kiểu dãy.
• MI (Mirror): Tạo bản sao đối xứng qua một trục. Gõ MI, chọn đối tượng và trục đối xứng.

Cập nhật mới: AutoCAD 2025 cải tiến lệnh Activity Insights, lưu trữ chi tiết hơn lịch sử chỉnh sửa, bao gồm thông tin về block bị xóa, layer, hoặc text styles. Người dùng có thể xem lịch sử phiên bản mà không cần mở file.

3. Nhóm lệnh đo và ghi kích thước

Các lệnh này giúp đo lường và ghi chú kích thước trong bản vẽ.

• D (Dimstyle): Tạo và quản lý kiểu kích thước. Gõ D, chỉnh sửa các thuộc tính như màu, kiểu đường, kích cỡ mũi tên.
• DLI (Dimlinear): Ghi kích thước thẳng đứng hoặc ngang. Gõ DLI, chọn hai điểm cần đo.
• DAL (Dimaligned): Ghi kích thước theo hướng xiên. Gõ DAL, chọn hai điểm trên đối tượng.
• DAN (Dimangular): Ghi kích thước góc giữa hai đường. Gõ DAN, chọn hai đường và vị trí hiển thị kích thước.
• DRA (Dimradius): Ghi kích thước bán kính. Gõ DRA, chọn cung hoặc đường tròn.
• DDI (Dimdiameter): Ghi kích thước đường kính. Gõ DDI, chọn đường tròn hoặc cung.

• DCO (Dimcontinue): Ghi kích thước nối tiếp từ kích thước trước. Gõ DCO, chọn điểm tiếp theo.
• DBA (Dimbaseline): Ghi kích thước song song từ một điểm gốc. Gõ DBA, chọn điểm gốc và các điểm tiếp theo.
• DI (Dist): Đo khoảng cách và góc giữa hai điểm. Gõ DI, chọn hai điểm.
• DIV (Divide): Chia đối tượng thành các phần bằng nhau, hiển thị điểm chia. Gõ DIV, chọn đối tượng và số phần.
• ME (Measure): Chia đối tượng theo độ dài đoạn xác định. Gõ ME, chọn đối tượng và nhập độ dài.

Cập nhật mới: AutoCAD 2025 cải tiến lệnh đo kích thước với sự hỗ trợ của Autodesk AI, tự động đề xuất kích thước dựa trên bản vẽ, giúp giảm thời gian thao tác

Xem thêm

PC Đồ họa chuyên dùng AutoCAD tại Nguyễn Công PC

4. Nhóm lệnh quản lý bản vẽ

Các lệnh này hỗ trợ tổ chức và quản lý bản vẽ.

• LA (Layer): Quản lý các lớp (layer) trong bản vẽ. Gõ LA, tạo, chỉnh sửa hoặc xóa layer.
• UN (Units): Định dạng đơn vị bản vẽ (mm, cm, m, inch, v.v.). Gõ UN, chọn đơn vị và độ chính xác.
• XR (Xref): Tham chiếu ngoại vào bản vẽ khác. Gõ XR, chọn file tham chiếu.
• B (Block): Tạo block từ các đối tượng. Gõ B, chọn đối tượng và đặt tên block.
• I (Insert): Chèn block hoặc file vào bản vẽ. Gõ I, chọn block và vị trí chèn.
• PU (Purge): Xóa các đối tượng không sử dụng (layer, block, style). Gõ PU, chọn loại đối tượng cần xóa.
• REINIT: Cập nhật file PGP để áp dụng các phím tắt tùy chỉnh
• DR (Draworder): Thay đổi thứ tự vẽ của các đối tượng. Gõ DR, chọn đối tượng và thứ tự.

Cập nhật mới: AutoCAD 2025 cho phép tìm kiếm và tái sử dụng block dễ dàng hơn bằng cách đặt tên block theo quy tắc và sử dụng lệnh BCONVERT

5. Nhóm lệnh văn bản và chú thích

Các lệnh này dùng để thêm văn bản và chú thích vào bản vẽ.

• T (Mtext): Tạo đoạn văn bản. Gõ T, chọn vùng và nhập nội dung.
• DT (Text): Tạo văn bản một dòng. Gõ DT, chọn vị trí và nhập nội dung.
• ST (Style): Tạo hoặc chỉnh sửa kiểu văn bản. Gõ ST, chọn font, kích thước, và kiểu chữ.
• LE (Leader): Tạo mũi tên chú thích. Gõ LE, chọn điểm bắt đầu và nhập nội dung chú thích.

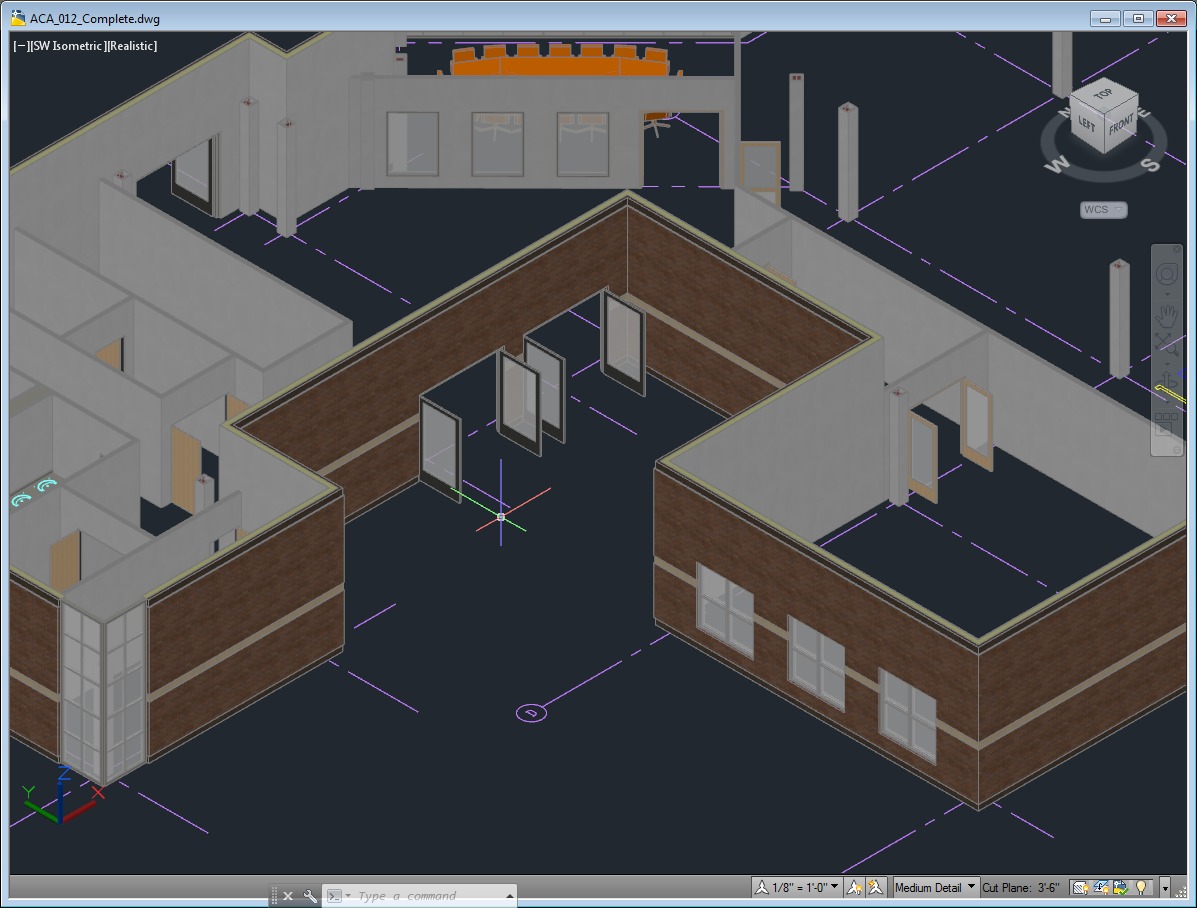

6. Nhóm lệnh 3D

AutoCAD hỗ trợ thiết kế 3D với các lệnh chuyên dụng.

• BOX: Tạo khối hộp 3D. Gõ BOX, xác định chiều dài, chiều rộng, chiều cao.
• CYLINDER: Tạo khối trụ. Gõ CYLINDER, chọn tâm, bán kính và chiều cao.
• UNION: Kết hợp các khối 3D thành một. Gõ UNION, chọn các khối.
• SUBTRACT: Loại bỏ một khối 3D khỏi khối khác. Gõ SUBTRACT, chọn khối chính và khối cần loại bỏ.

• INTERSECT: Tạo khối 3D từ phần giao nhau của các khối. Gõ INTERSECT, chọn các khối.
• EXTRUDE: Kéo dài đối tượng 2D thành 3D. Gõ EXTRUDE, chọn đối tượng và chiều cao.
• REVOLVE: Tạo khối 3D bằng cách xoay đối tượng 2D quanh trục. Gõ REVOLVE, chọn đối tượng và trục xoay.

Cập nhật mới: AutoCAD 2025 cải tiến các công cụ 3D với khả năng tích hợp AI để tối ưu hóa quy trình chỉnh sửa mô hình 3D, đặc biệt trong thiết kế cơ khí.

Xem thêm

Tham khảo thêm nhiều dòng PC Đồ họa tại Nguyễn Công PC

7. Nhóm lệnh in ấn và xuất file

Các lệnh này hỗ trợ xuất bản vẽ hoặc in ấn.

• PLOT: In bản vẽ. Gõ PLOT, chọn máy in, khổ giấy, và tỷ lệ.
• PUBLISH: Xuất nhiều bản vẽ thành PDF hoặc định dạng khác. Gõ PUBLISH, chọn các bản vẽ.
• DWGCONVERT: Chuyển đổi định dạng DWG sang phiên bản khác. Gõ DWGCONVERT, chọn file.

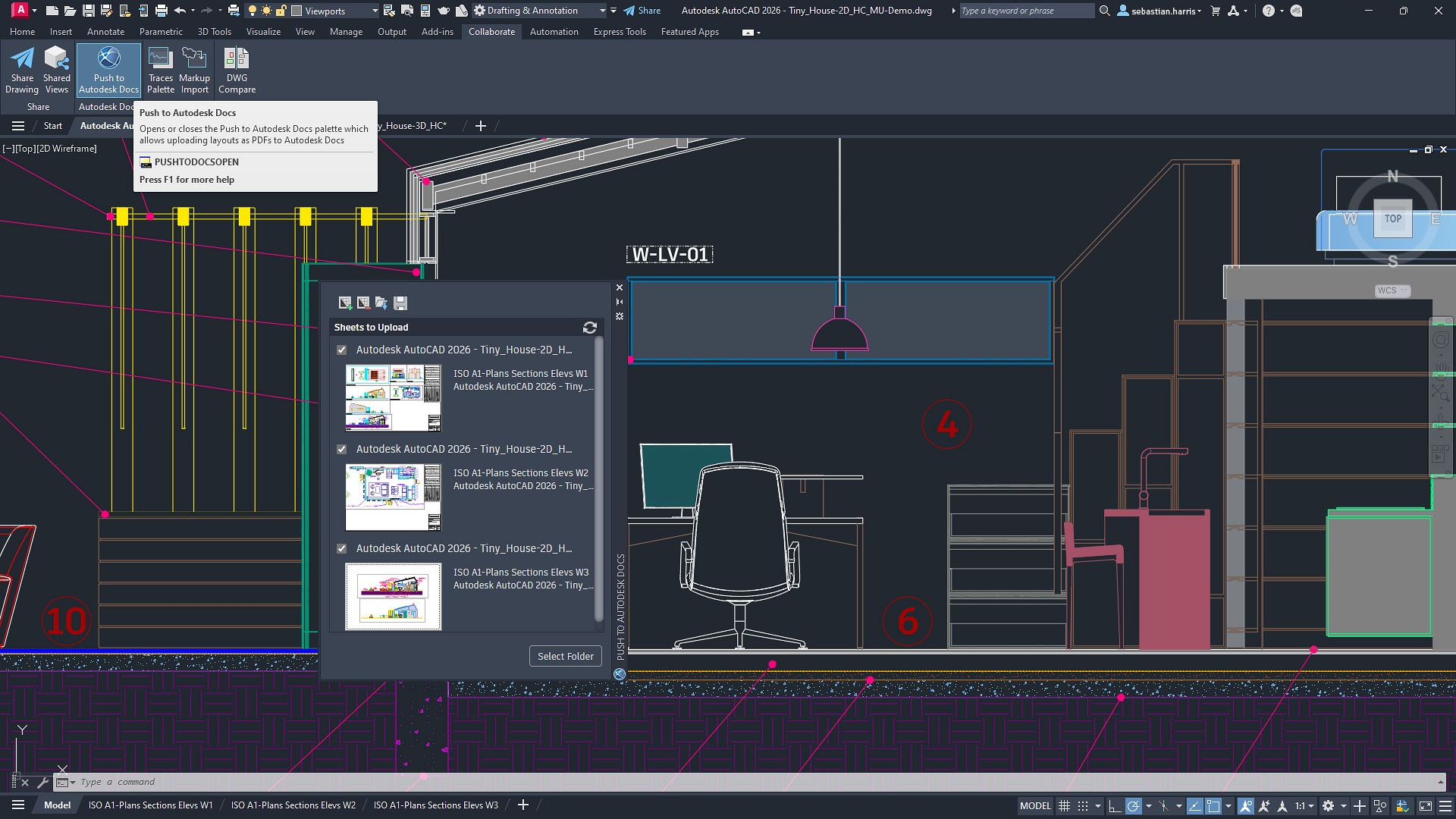

Cập nhật mới: AutoCAD 2025 cho phép xuất bản chế độ xem thiết kế sang trình duyệt web để xem và nhận xét, cải thiện tính năng cộng tác.

8. Các tính năng và lệnh mới trong AutoCAD 2025

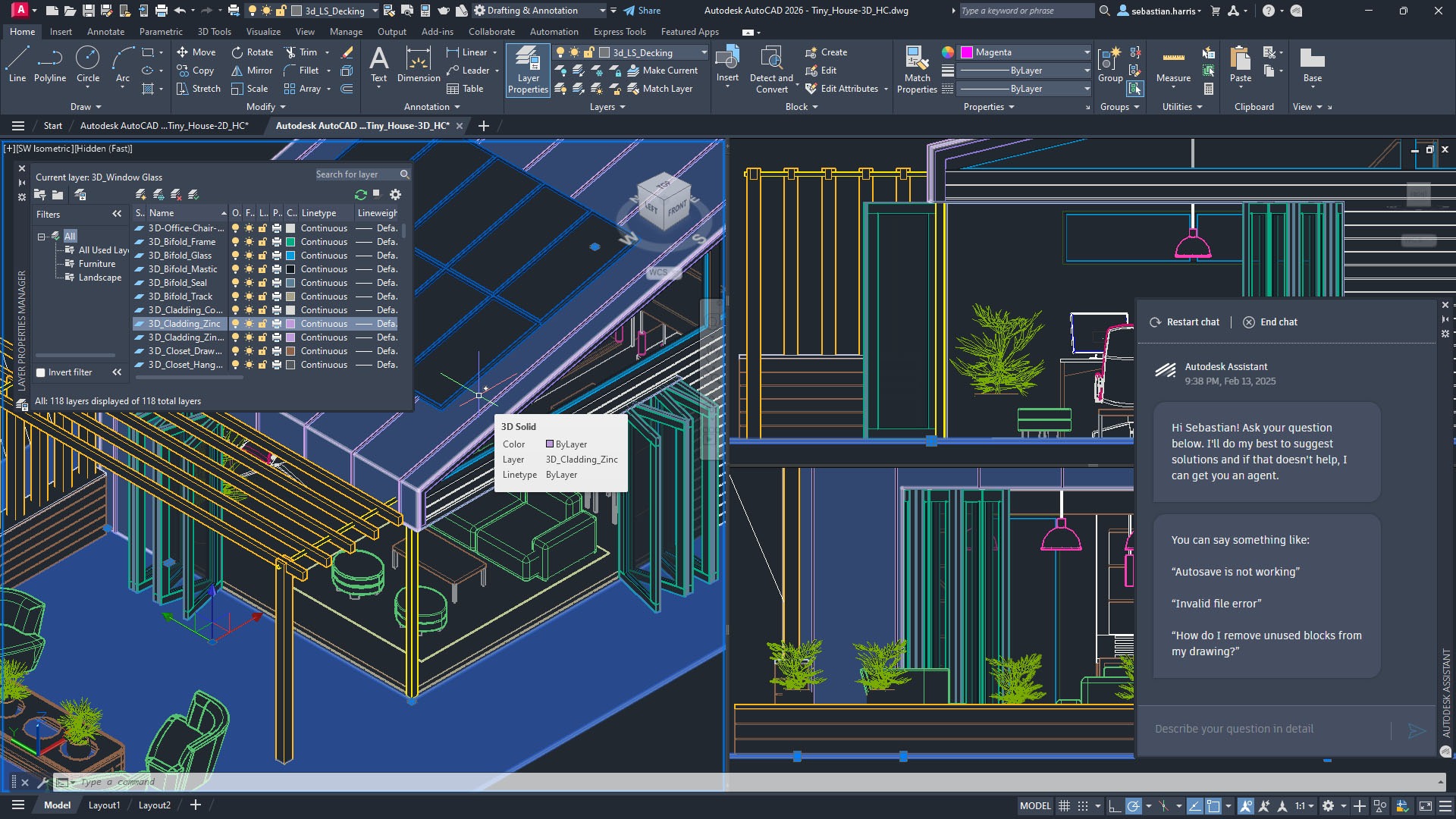

• Autodesk AI: Hỗ trợ tự động hóa các tác vụ như đề xuất kích thước, phát hiện block, và tối ưu hóa quy trình vẽ.
• Activity Insights: Lưu trữ chi tiết lịch sử chỉnh sửa, bao gồm phiên bản tệp, block bị xóa, và thông tin layer.
• Hatch cải tiến: Hỗ trợ tô vùng không kín, linh hoạt hơn trong thiết kế.
• BCONVERT và DETECT: Chuyển đổi và phát hiện block nhanh chóng, cải thiện khả năng tái sử dụng.

• Cửa sổ nổi: Hiển thị các cửa sổ vẽ cạnh nhau hoặc trên nhiều màn hình trong cùng một phiên bản AutoCAD.
• Hỗ trợ Apple Silicon: AutoCAD 2025 chạy nguyên bản trên máy Mac với chip M-series
• API mở rộng: Hỗ trợ ActiveX, VBS, AutoLISP, Visual LISP, ObjectARX, JavaScript, và .NET để tùy chỉnh.

Kết luận

Phiên bản AutoCAD mới nhất mang đến nhiều cải tiến đáng giá về mặt công cụ và hiệu suất làm việc. Việc nắm rõ các lệnh mới sẽ giúp bạn thao tác nhanh, chính xác và chuyên nghiệp hơn. Đừng quên cập nhật kiến thức thường xuyên để không bị tụt lại phía sau. Nguyễn Công PC luôn đồng hành cùng bạn trên hành trình làm chủ công nghệ thiết kế.
