Dễ dàng lắp đặt

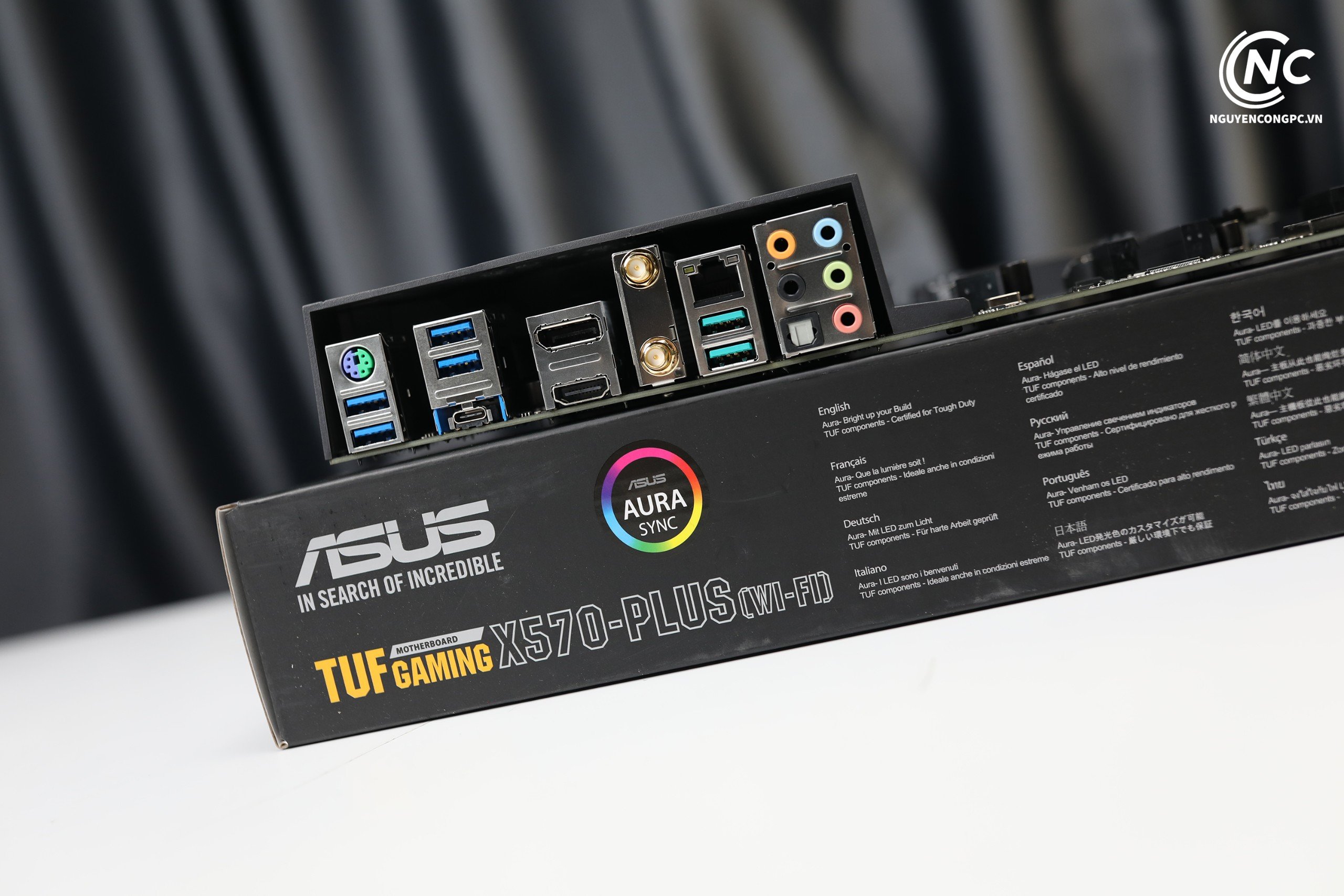

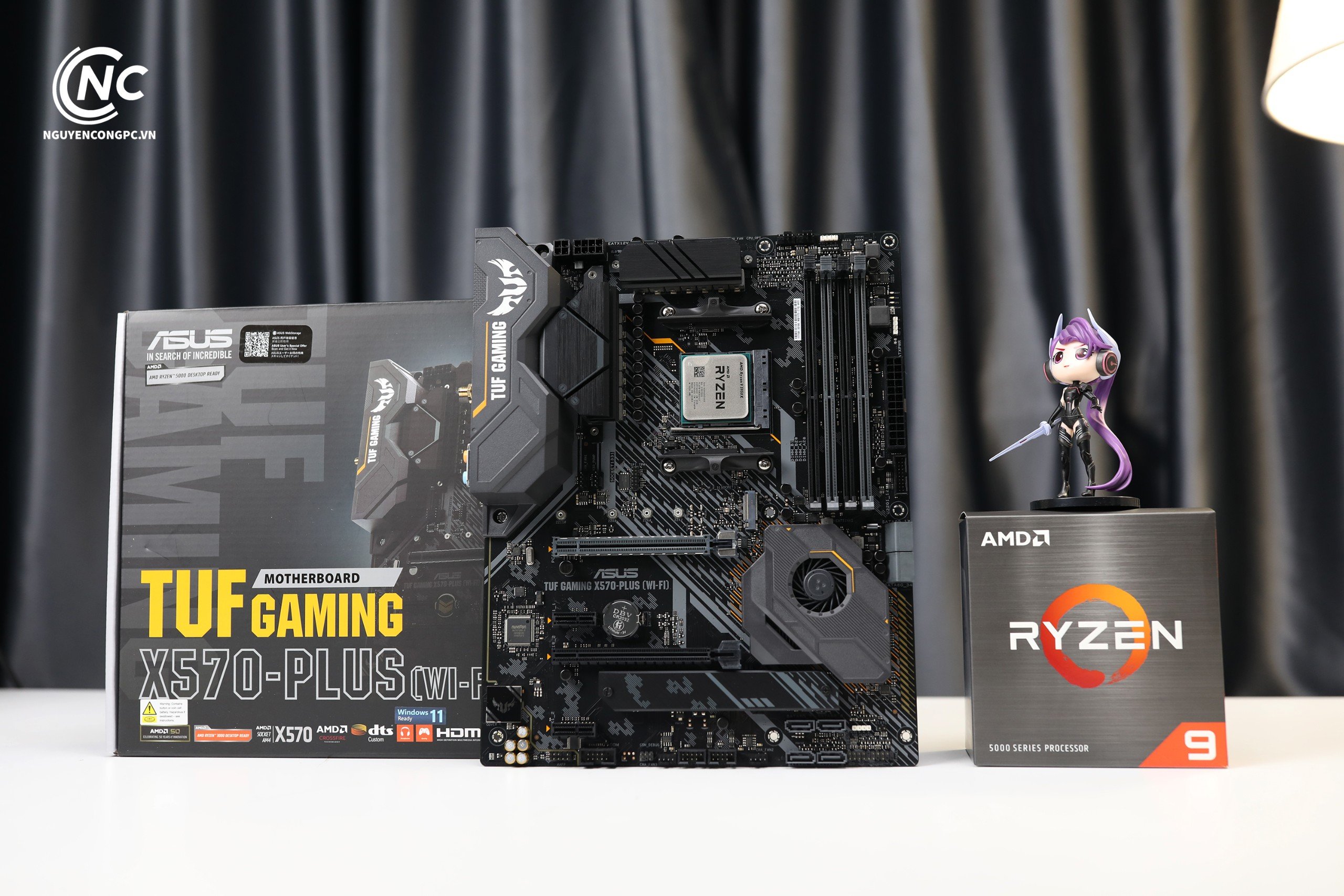

Nhắc thêm một chút, ở dòng chipset X470 ASUS cũng đã ra mắt bo mạch chủ mang nhãn hiệu TUF của họ, có tên khá rõ ràng là TUF X470-Plus, hỗ trợ LED Aura Sync RGB, DDR4 3200 MHz, 32Gbps M.2 và USB 3.1 Gen 2. Vì vậy, sự xuất hiện của phiên bản TUF X570 Plus Wifi là điều hiển nhiên để thay thế cho tiền nhiệm. ASUS có vẻ như khá tiết kiệm về việc đóng vỏ hộp cho các sản phẩm bo mạch chủ của mình so với đối thủ. Bởi yếu tố hình thức và kích thước của vỏ hộp X570 Plus Wifi trông khá “gọn” và ít không gian, thay vì đóng hộp to, dễ bảo quản, dễ tháo lắp thì hãng lại khiêm tốn. Vỏ hộp với thông tin được cách tân một chút so với sản phẩm tiền nhiệm, nhưng vẫn mang phong cách TUF Gaming với logo nổi bật. Điều đầu tiên khi mở sản phẩm ra, thu hút sự chú ý cho người dùng là logo TUF Gaming ở phần I/O Shield, heatsink cho khu vực chipset X570 khá lớn, kèm vào đó là một quạt nhỏ để giải nhiệt cho chipset.

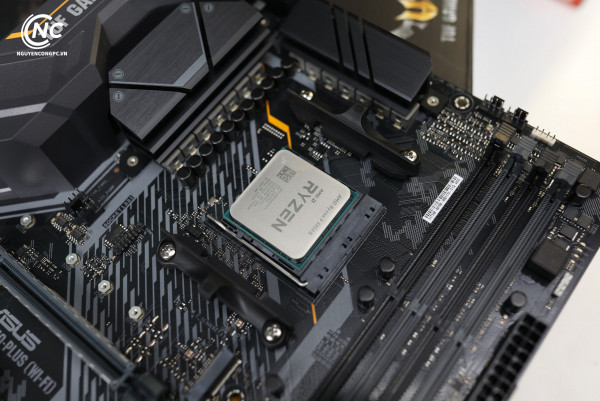

Tương tự như sản phẩm tiền nhiệm, TUF Gaming X570 Plus Wifi không trang bị giáp TUF. Trên bo mạch cũng xuất hiện các đường nét in theo phong cách camo, PCB được trang bị nước mạch màu đen cao cấp. Ở phần trên cùng của bo mạch chủ là socket AM4 quen thuộc cùng với đầu cắm CPU 8+4 EPS.

Thiết kế chính

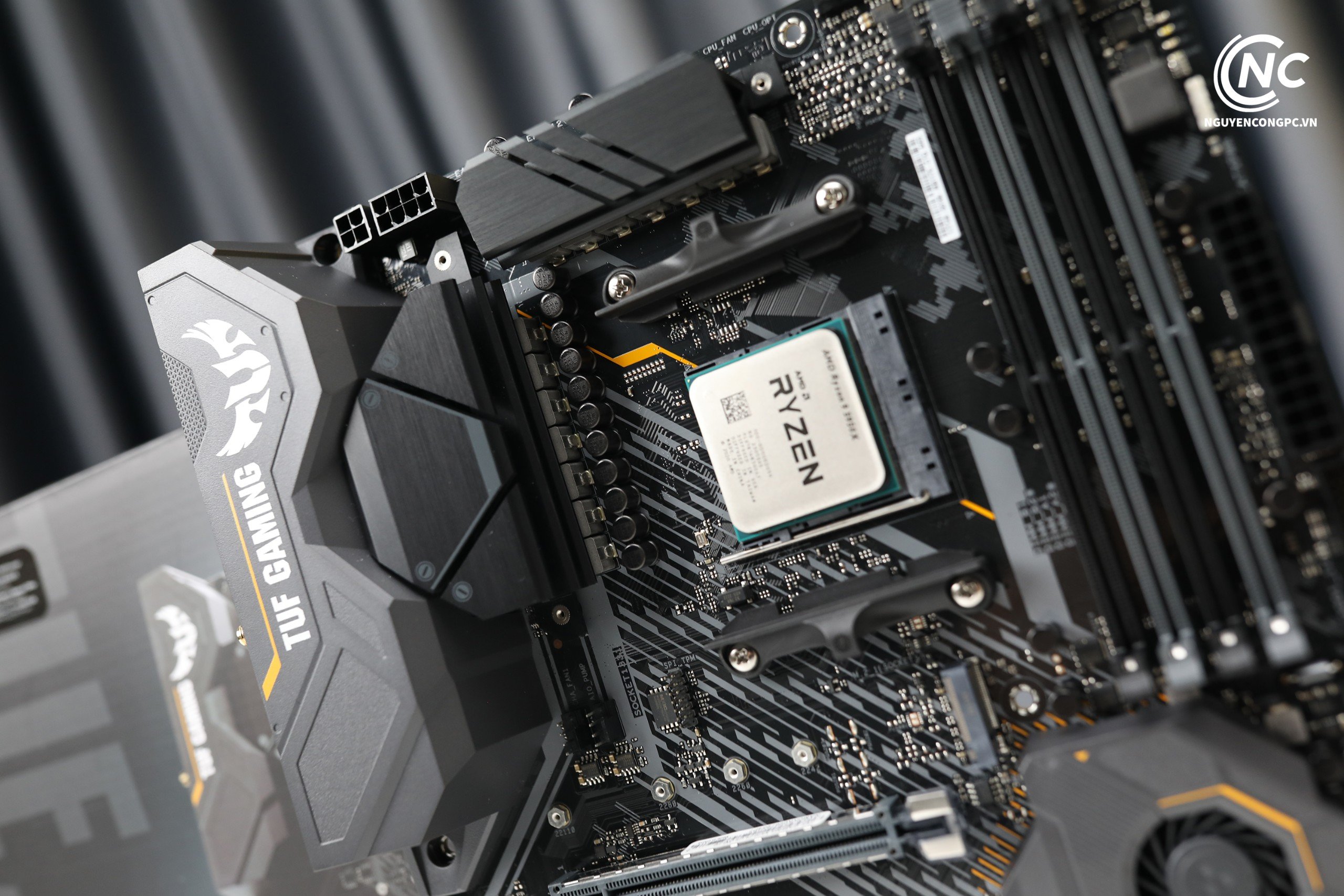

Mạch VRM được trang bị hai cụm heatsink bằng nhôm nguyên khối với các khía đón gió giúp giải nhiệt tốt nhất khi hoạt động tải nặng. I/O Shield bằng nhựa, giúp chống tĩnh điện và tăng cường khả năng bảo vệ sản phẩm trước va đập, thêm tính thẩm mỹ.

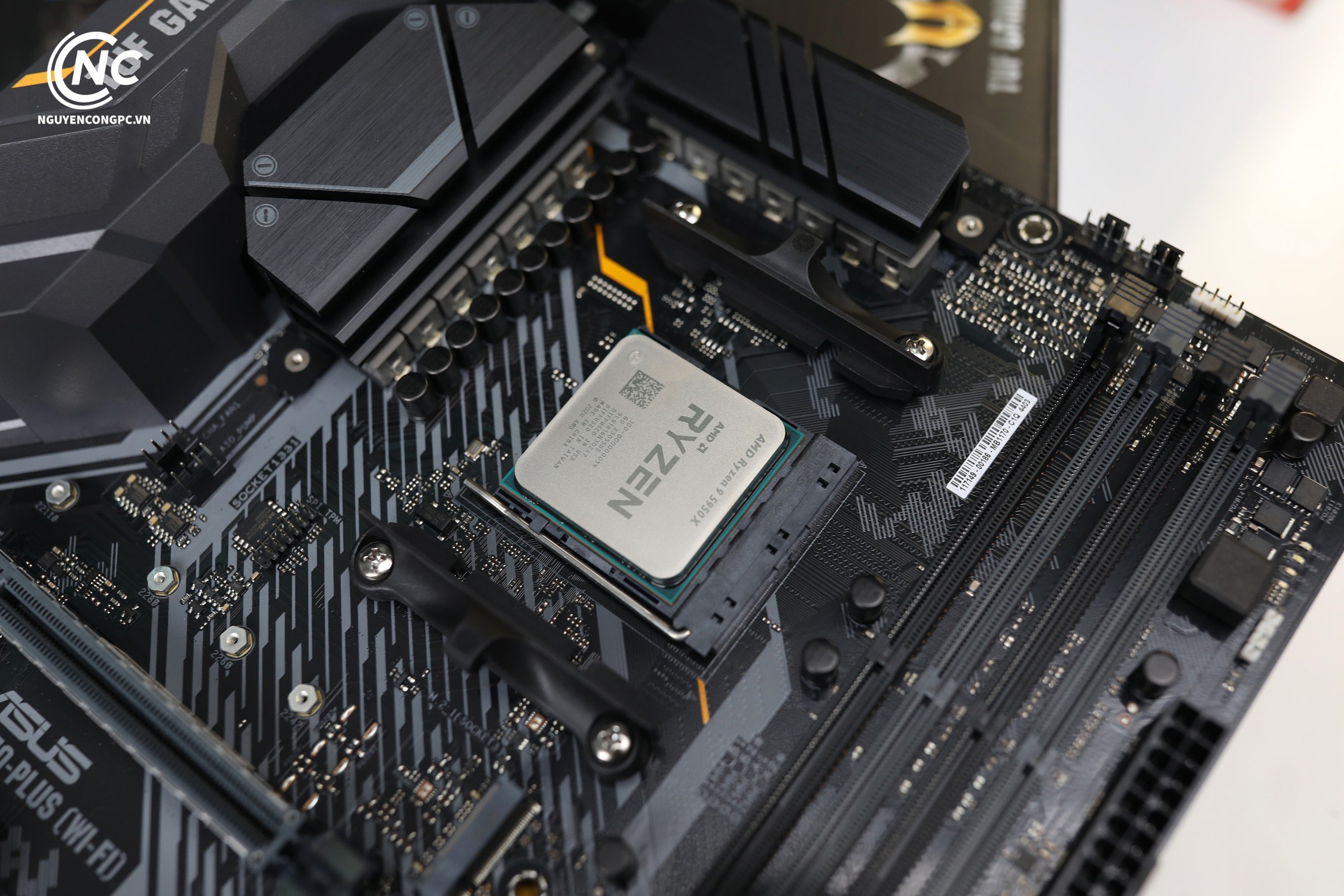

Asus áp dụng giải pháp năng lượng nâng cao khi trang bị thành phần TUF cấp quân sự, socket ProCool và Digi + VRM cho độ bền tối đa.  Bên trong mạch VRM, Asus đã tăng cường thêm Dr.MOS, một xu hướng được sử dụng cho các bo mạch chủ trung và cao nhằm mang lại hiệu quả cao khi chạy với các CPU TDP cao. Ở đây, theo Asus, họ thiết kế mạch VRM với 12+2 phase sử dụng choke MicroFine Alloy chất lượng cao kết hợp cùng với Power Phase Vishay DrMOS Si639 cho CPU vCore và SOC, với mức 50A, một mức tốt. Tuy nhiên, thực tế thì controller điều khiển của sản phẩm là ASP1106GGQW (4+2) với 4 phase thực, một controller phổ biến ở các Mainboard chủ đạo của Asus như TUF B450M Plus, X470 TUF Plus Gaming, Prime X370 Pro… Có nghĩa là, Asus đã thiết kế mạch VRM theo lối doubler để tăng cường và cải thiện được điện áp của bo mạch chủ lên CPU một cách rất hiệu quả so với các sản phẩm tiền nhiệm.

Mặc dù là một sản phẩm thuộc phân khúc Mainstream trong dòng X570 nhưng TUF Gaming X570 Plus Wifi cũng được sử dụng tụ rắn 10K cho toàn bộ khu vực trên Main. Nước mạch của Mainboard là nước mạch xịn Black PCB, cho cái nhìn vững chãi, chắc chắn và đẹp hơn. Góc phải bên dưới PCB ở phần màu vàng, chúng ta có thể thấy 6 cái đèn LED được Asus trang bị vào, thành phần này khi hoạt động sẽ sáng đèn xung quanh với Led hắt gầm.

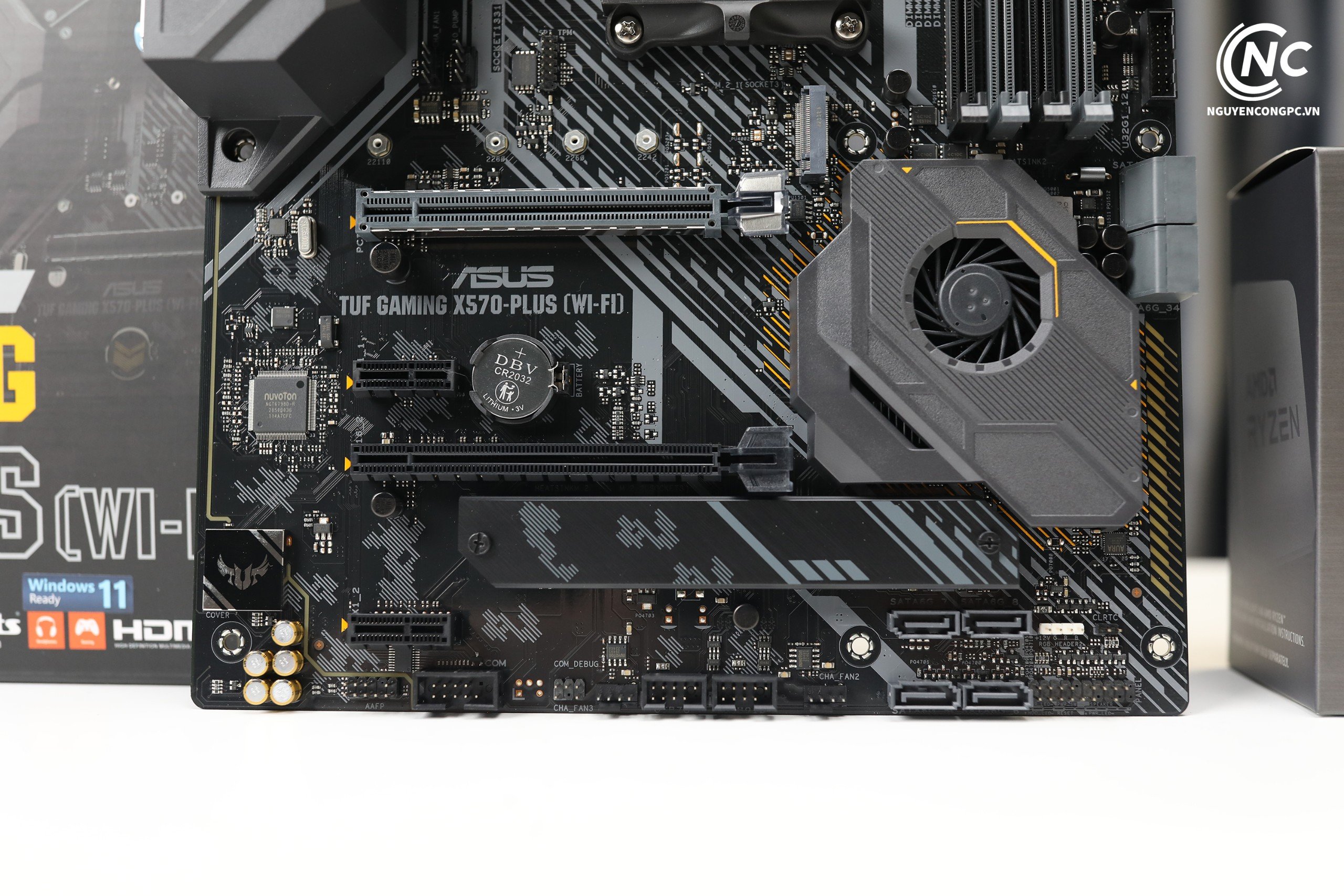

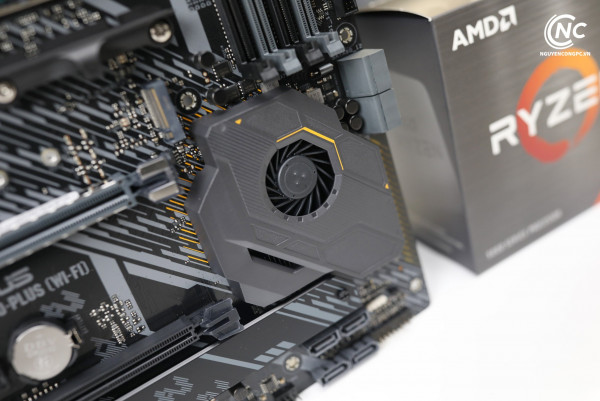

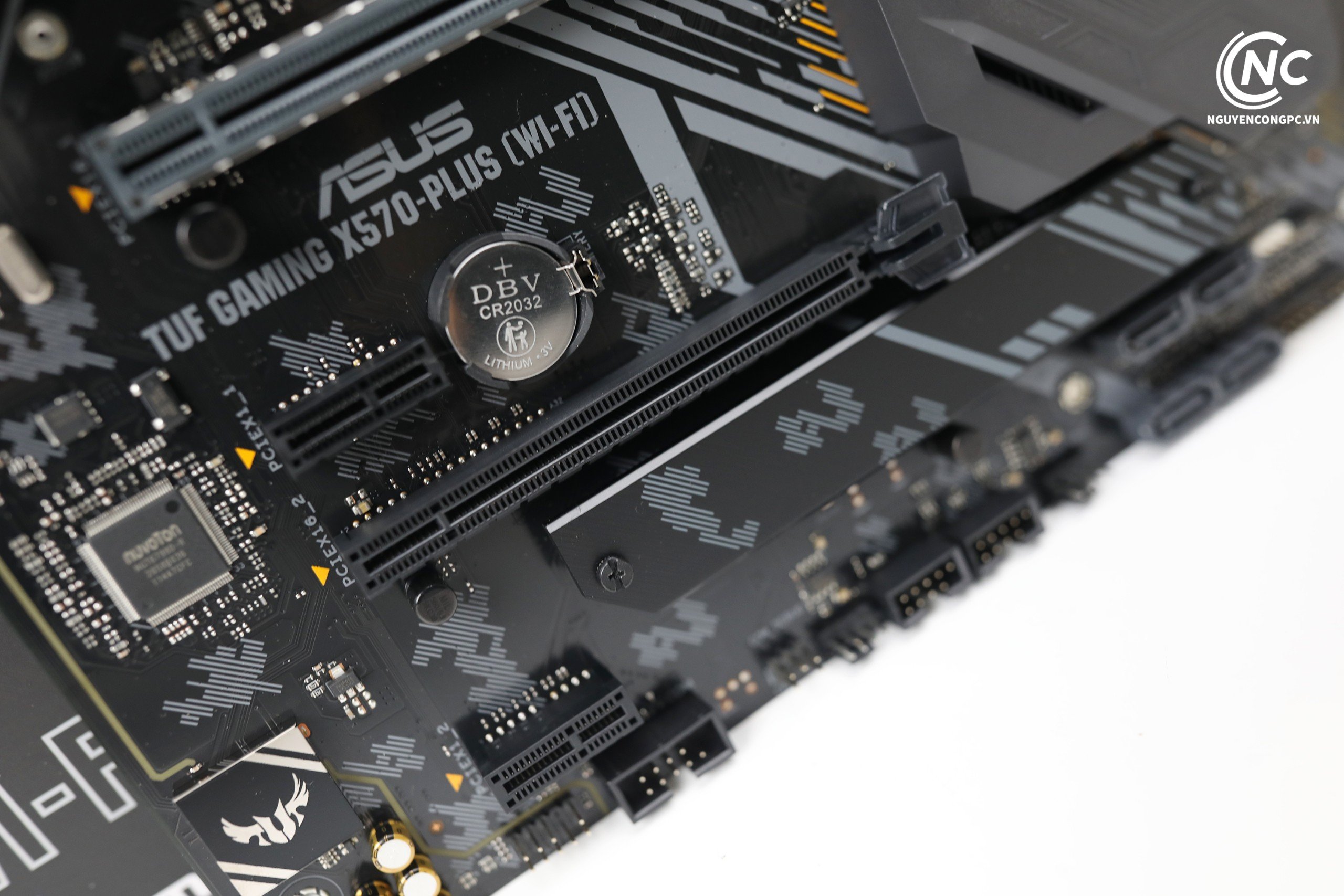

Có nhiều trường hợp ở các Mainboard sử dụng khe PCIEx thông thường, quá trình lắp đặt và sử dụng các VGA to nạc dài mà ko được gắn cẩn thận. Dẫn tới hiện tượng nứt, gãy, long phần chân của PCIEx với Mainboard. TUF Gaming X570 Plus Wifi cũng được Asus trang bị tính năng PCIe Safe Slot tức bọc thép nhằm gia cố chắc chắn hơn cho  khe PCIEx 16 đầu tiên. Chipset AMD X570 mở ra hiệu năng phi thường, cho phép tùy chỉnh sự linh hoạt và sáng tạo cho các game thủ và người tạo nội dung. Trên bo mạch TUF Gaming X570 Plus Wifi, chipset được giải nhiệt bằng một cụm heatsink nguyên khối, trang bị một quạt nhỏ bên trong nhằm giải nhiệt tốt nhất. Lý do cho điều này đơn giản là X570 mang trong mình khá nhiều công nghệ mới mẻ khi hỗ trợ lên tới 16x PCIe 4.0 Lanes, 12 cổng SATA 3, 4 cổng USB Hi Speed 480Mbps, 8 cổng USB Super Speed 10Gbps.

Hỗ trợ khe RAM và công nghệ TUF LANGuard

X570 Plus Wifi hỗ trợ dual channel với support tối đa 128GB RAM DDR4 ( ECC và non ECC ) và các khe RAM được mạ vàng 15μ chống nhiễu và oxy hóa. Sản phẩm cũng sử dụng cổng LAN Intel Ethernet Realtek L8200A với tiện ASUS Turbo LAN Utility cùng với công nghệ TUF LANGuard giúp tăng băng thông truyền tải, bảo vệ chống tĩnh điện và đoản mạch.

Trang bị âm thanh

Khu vực âm thanh được trang bị 5 con tụ hóa cao cấp của Nichicon với dung lượng 100uF 16V, cung cấp âm thanh ấm tự nhiên với âm độ rõ ràng hơn. Mạch lọc nhiễu cũng được trang bị nhằm phân tách rõ ràng tín hiệu analog / digital giúp giảm thiểu nhiễu từ nhiều phía. Chip điều khiển âm thanh  sử dụng Realtek ALC S1200A 8-Channel cho đầu ra âm thanh 108dB và đầu vào SNR 103db.

Cổng kế nối đầy đủ và hiện đại

Nhờ lợi thế lớn về việc cấp phát I/O, nên băng thông lưu trữ trên X570 đã được cải thiện rất nhiều. Ở sản phẩm X570 Plus Gaming Wifi, Asus cung cấp Dual Ultra M.2 PCIEx Gen4 ( trong đó cổng M.2 vị trí số 2 được trang bị heatsink giải nhiệt ), có thể cắm các SSD mới nhất theo chuẩn PCIEx4 Gen 4 cho tốc độ truyền dữ liệu lên đến 64Gb/s. Ngoài ra, nó cũng đồng thời hỗ trợ các module M.2 SATA 3 6Gb/s . Có 8 cổng SATA 3, trong đó 4 khe SATA xoay ngang giúp đi dây dễ dàng hơn. Lúc này, người dùng sẽ không cần phải quan tâm tới việc cắm khe M.2 nào thì sẽ bị disable cổng SATA nào, quá tuyệt.

Công nghệ LED RGB

Asus cũng hỗ trợ cho người dùng yêu thích LED RGB khi trang bị các  header RGB trên bo mạch, trong số đó hỗ trợ cả LED RGB Digital.. Để điều khiển và đồng bộ thiết bị LED, người dùng có thể tải phần mềm Aura Sync mới nhất trên trang chủ.
