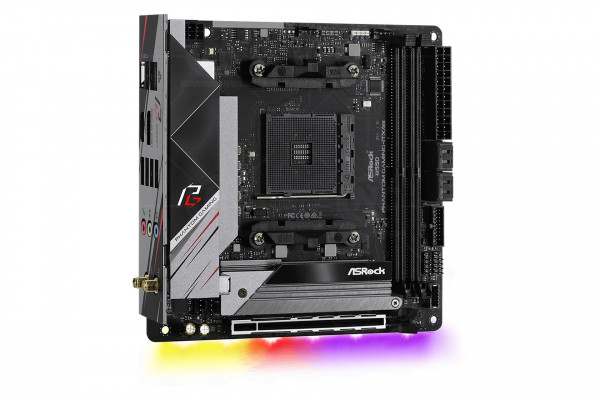

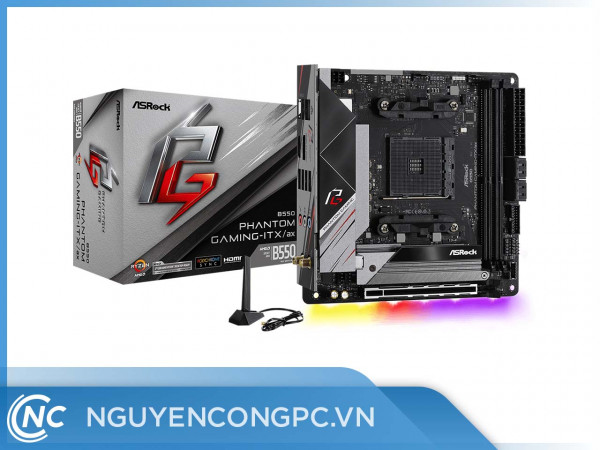

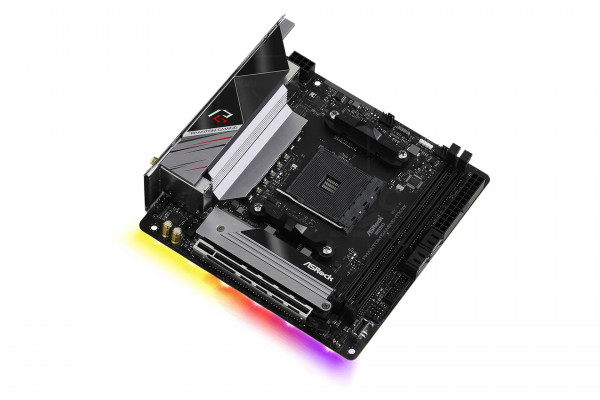

Mainboard Asrock B550 Phantom Gaming-ITX/ax

Liên hệ

Liên hệ 36 Tháng Gọi điện thoại đặt mua: 0971113333
  • Hỗ trợ tư vấn lắp đặt trong nội thành Hà Nội.
  • Hỗ trợ mua hàng trả góp.
  • Hỗ trợ cài đặt các phần mềm đồ họa.
  • Được tham gia các chương trình giảm giá sốc.

Giới thiệu sản phẩm

Mainboard Asrock B550 Phantom Gaming-ITX/ax chơi theo cách của bạn với tốc độ sấm sét và dễ dàng chiến thắng nhờ phần cứng cực nhanh.



Dr. MOS - Premium 90A Power Choke - 8 Power Phase DesignDr. MOS - Premium 90A Power Choke - 8 Power Phase Design

Dr.MOS: là giải pháp tích hợp tầng điện được tối ưu hóa điện áp cho các ứng dụng đồng bộ! So với các MOSFETs rời rạc truyền thống, nó cung cấp dòng điện cao hơn cho từng pha một cách thông minh, do đó mang lại kết quả nhiệt được cải thiện và hiệu suất vượt trội.

Với thiết kế 8 Power Phase mạnh mẽ và cung cấp năng lượng hoàn toàn trơn tru cho CPU. Thêm vào đó, nó cung cấp khả năng ép xung vô song và hiệu năng nâng cao với nhiệt độ thấp nhất cho các game thủ cao cấp.

Premium 90A Power Choke: So với cuộn cảm truyền thống, cuộn cảm nguồn 90A cao cấp của B550 Phantom Gaming-ITX/ax có hiệu quả làm cho dòng bão hòa tốt hơn đến ba lần, do đó cung cấp điện áp Vcore cải tiến cho bo mạch chủ.



8LAYER & 2OZ COPPER PCB8LAYER & 2OZ COPPER PCB

PCB 8 lớp với 4 lớp bên trong bằng đồng 2 ounce, cung cấp tín hiệu và công suất ổn định mà vẫn giữ nhiệt độ thấp hơn và hiệu quả năng lượng cao hơn để ép xung! Do đó, nó có thể hỗ trợ các mô-đun bộ nhớ DDR4 mới nhất với hiệu năng bộ nhớ cực cao!



Wi-Fi 6 802.11axWi-Fi 6 802.11ax

Chào mừng bạn đến với chuẩn Wi-Fi mới! Main B550 Phantom Gaming-ITX/ax được trang bị bộ điều hợp Intel® Wi-Fi 6 802.11ax thế hệ tiếp theo. Tốc độ sẽ hoạt động lên tới 2,4 GHz và nó cũng sẽ hoạt động đồng thời với cả 2,4 GHz và 5Ghz. Cải thiện đáng kể trong hỗ trợ MU-MIMO hai chiều là một tính năng hấp dẫn khác.



Intel® 2.5G LANIntel® 2.5G LAN

Cấu hình Ethernet 2.5G được giới thiệu để hỗ trợ băng thông cao hơn trên hệ thống cáp CAT5e và CAT6 được triển khai rộng rãi trong các mạng doanh nghiệp và khu vực công cộng. Intel® LAN hàng đầu trong ngành luôn cung cấp hiệu suất băng thông tốt nhất, sử dụng CPU thấp hơn, tăng cường độ ổn định và có thể mang lại trải nghiệm mạng tối ưu cho người dùng!



Khe PCIe thép gia cường [Phiên bản PCIe 4.0]Khe PCIe thép gia cường [Phiên bản PCIe 4.0]

Khe thép gia cố đi kèm với tiêu chuẩn PCI Express 4.0 thế hệ tiếp theo. Có những lợi ích khác nhau bao gồm:

  • Thêm điểm neo
  • Chốt mạnh hơn
  • Đảm bảo tín hiệu ổn định
  • Đảm bảo card đồ họa nặng được cài đặt chắc chắn.



USB 3.2 Gen1 Type-C mặt trướcUSB 3.2 Gen2 Type-C mặt trước

Cung cấp tốc độ truyền dữ liệu lên đến 10Gbps và thiết kế USB đảo ngược cho bảng mặt trước của vỏ máy tính.



USB kép 3.2 Gen2 (Loại A + Loại-C)USB kép 3.2 Gen2 (Loại A + Loại-C)

Bo mạch chủ này có một cặp cổng USB 3.2 Gen2 loại A và Type-C được tích hợp trên i/o phía sau để hỗ trợ các thiết bị USB 3.2 Gen2 thế hệ tiếp theo và để cung cấp tốc độ truyền dữ liệu lên đến 10 Gbps.



Kiểm tra trạng thái khởi động - Post Status CheckerKiểm tra trạng thái khởi động - Post Status Checker

Một công cụ xử lý sự cố dễ dàng hiển thị hoạt động CPU / DRAM / VGA / BOOT mỗi khi bạn khởi động hệ thống. Post Status Checker là một cách nhanh chóng và dễ dàng để xác định nguồn gốc của vấn đề.



Bảo vệ Spike đầy đủ Bảo vệ Spike đầy đủ
Một số thành phần kỹ thuật số nhạy cảm trên bo mạch chủ dễ bị tăng điện, dòng điện quá mức có thể khiến hệ thống của bạn gặp trục trặc ngay lập tức. ASRock Full Spike Protection bao gồm các công nghệ khác nhau để ngăn các thành phần của bo mạch chủ bị hỏng do các xung điện áp không mong muốn này
Cập nhật trực tiếp & Cửa hàng APP Cập nhật trực tiếp & Cửa hàng APP
ASRock Live Update & APP Shop được thiết kế để thuận tiện cho bạn. Chúng tôi cung cấp các ứng dụng và phần mềm hỗ trợ khác nhau để người dùng tải xuống. Bạn cũng có thể dễ dàng tối ưu hóa hệ thống của mình và cập nhật bo mạch chủ với ASRock Live Update & APP Shop.

Thông số kỹ thuật

Sản phẩm Mainboard - Bo mạch chủ
Tên Hãng Asrock
Model B550 Phantom Gaming-ITX/ax
Tính năng độc đáo

Power
- Hi-Density Power Connectors (24 pin and 8 pin)
Memory
- 15μ Gold Contact in DIMM Slots
VGA Card
- 15μ Gold Contact in VGA PCIe Slot (PCIE1)
Internet
- Intel® 2.5G LAN
Audio
- Nahimic Audio

ASRock USB 3.2 Gen2
- ASRock Front Panel USB 3.2 Gen2 Type-C Header (10 Gb/s)
- ASRock USB 3.2 Gen2 Type-A Port (10 Gb/s)
- ASRock USB 3.2 Gen2 Type-C Port (10 Gb/s)
ASRock Super Alloy
- Premium 90A Power Choke
- 90A Dr.MOS
- Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke)
- Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
- I/O Armor
- Matte Black PCB
- High Density Glass Fabric PCB
- 8 Layer PCB
- 2oz Copper PCB
Intel® 2.5G LAN
Intel® 802.11ax WiFi
ASRock Steel Slot Gen4
ASRock Full Coverage M.2 Heatsink
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop
Hỗ trợ CPU (Bộ vi xử lý)
- Supports 3rd Gen AMD AM4 Ryzen™ / future AMD Ryzen™ Processors*
- Digi Power design
- 8 Power Phase design

*Not compatible with AMD Ryzen™ 5 3400G and Ryzen™ 3 3200G.
Chipset
- AMD B550
RAM hỗ trợ - Dual Channel DDR4 Memory Technology
- 2 x DDR4 DIMM Slots
- AMD Ryzen series CPUs (Matisse) support DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen series APUs (Renoir) support DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory
- Max. capacity of system memory: 64GB**
- Supports Extreme Memory Profile (XMP) memory modules
- 15μ Gold Contact in DIMM Slots

*For Ryzen Series CPUs (Picasso and Raven Ridge), ECC is only supported with PRO CPUs.
Please refer to below table for AMD non-XMP memory frequency support.
BIOS - 256Mb AMI UEFI Legal BIOS with GUI support
- Supports "Plug and Play"
- ACPI 5.1 compliance wake up events
- Supports jumperfree
- SMBIOS 2.3 support
- CPU, CPU VDDCR_SOC, DRAM, VPPM, Chipset 1.05V, 2.50V, +1.8V, VDDP Voltage Multi-adjustment
Hình Ảnh
- Integrated AMD Radeon Vega Series Graphics in Ryzen Series APU*
- DirectX 12, Pixel Shader 5.0
- Shared memory default 2GB. Max Shared memory supports up to 16GB.**
- Dual graphics output: support HDMI and DisplayPort 1.4 ports by independent display controllers
- Supports HDMI 2.1 with max. resolution up to 4K x 2K (4096x2160) @ 60Hz
- Supports DisplayPort 1.4 with max. resolution up to 5K (5120x2880)@120Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI 2.1 Port (Compliant HDMI monitor is required)
- Supports HDR (High Dynamic Range) with HDMI 2.1
- Supports HDCP 2.3 with HDMI 2.1 and DisplayPort 1.4 Ports
- Supports 4K Ultra HD (UHD) playback with HDMI 2.1 and DisplayPort 1.4 Ports
- Supports Microsoft® PlayReady

*Actual support may vary by CPU

**The Max shared memory 16GB requires 32GB system memory installed.
Âm Thanh - 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec)
- Premium Blu-ray Audio support
- Supports Surge Protection
- 120dB SNR DAC with Differential Amplifier
- Pure Power-In
- Direct Drive Technology
- PCB Isolate Shielding
- Impedance Sensing on Rear Out port
- Individual PCB Layers for R/L Audio Channel
- 15μ Gold Audio Connector
- Nahimic Audio
LAN - 2.5 Gigabit LAN 10/100/1000/2500 Mb/s
- GigaLAN Intel® I225V
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE
Wireless - Intel® 802.11ax WiFi Module
- Supports IEEE 802.11a/b/g/n/ax
- Supports Dual-Band (2.4/5 GHz)
- Supports WiFi6 802.11ax (2.4Gbps)
- 2 antennas to support 2 (Transmit) x 2 (Receive) diversity technology
- Supports Bluetooth 5.1 + High speed class II
- Supports MU-MIMO
Khe cắm mở rộng

AMD Ryzen series CPUs (Matisse)
- 1 x PCI Express x16 Slot (PCIE1: Gen4x16 mode)*
AMD Ryzen series APUs (Renoir)
- 1 x PCI Express x16 Slot (PCIE1: Gen3x16 mode)*

- 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ax module (on the rear I/O)
- 15μ Gold Contact in VGA PCIe Slot (PCIE1)

* Hỗ trợ SSD NVMe làm đĩa khởi động

Ổ cứng hỗ trợ
- 4 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug
- 1 x Hyper M.2 Socket (M2_1), supports M Key type 2280 M.2 PCI Express module up to Gen4x4 (64 Gb/s) (with Matisse) or Gen3x4 (32 Gb/s) (with Renoir)*
- 1 x M.2 Socket, supports M Key type 2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)*

*Supports NVMe SSD as boot disks
Supports ASRock U.2 Kit (M2_1)
Cổng kết nối (Bên trong)
- 1 x RGB LED Header*
- 1 x Addressable LED Header
* Supports in total up to 5V/3A, 15W LED Strip
- 1 x CPU Fan Connector (4-pin)
* The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.
- 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)
- 1 x Chassis/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)
* The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.
* CPU_FAN2/WP and CHA_FAN1/WP can auto detect if 3-pin or 4-pin fan is in use.
- 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
- 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
- 1 x USB 2.0 Header (Supports 2 USB 2.0 ports) (Supports ESD Protection)
- 1 x USB 3.2 Gen1 Header (Supports 2 USB 3.2 Gen1 ports) (Supports ESD Protection)
- 1 x Front Panel Type C USB 3.2 Gen2 Header (Supports ESD Protection)

*Supports in total up to 12V/3A, 36W LED Strip

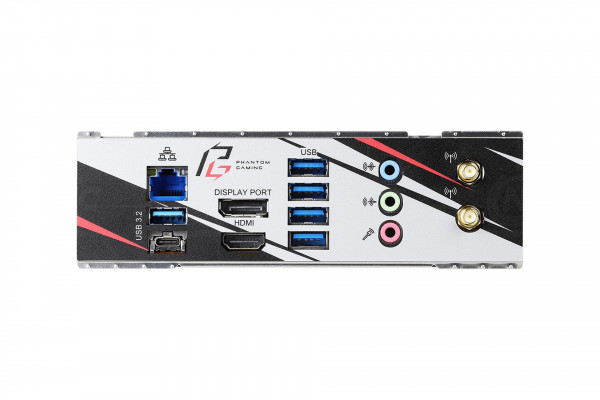

Cổng kết nối (Phía Sau) - 2 x Antenna Ports
- 1 x HDMI Port
- 1 x DisplayPort 1.4
- 1 x USB 3.2 Gen2 Type-A Port (10 Gb/s) (Supports ESD Protection)
- 1 x USB 3.2 Gen2 Type-C Port (10 Gb/s) (Supports ESD Protection)
- 4 x USB 3.2 Gen1 Ports (Supports ESD Protection)
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- HD Audio Jacks: Line in / Front Speaker / Microphone
Phần mềm và UEFI
Software
- ASRock Motherboard Utility (Phantom Gaming Tuning)
- ASRock Polychrome SYNC
- ASRock Key Master
- ASRock XFast LAN
UEFI
- ASRock Full HD UEFI
- ASRock Instant Flash

*These utilities can be downloaded from ASRock Live Update & APP Shop.

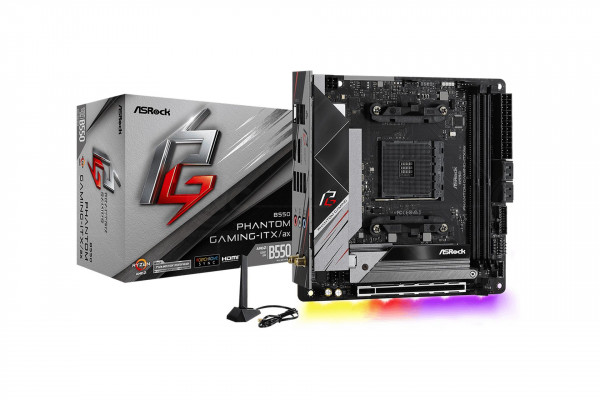

Phụ kiện - Quick Installation Guide, Support CD
- 2 x SATA Data Cables
- 1 x ASRock WiFi 2.4/5 GHz Antenna
- 1 x Screw for M.2 Socket
Hardware Monitor - Temperature Sensing: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Fan Tachometer: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Fan Multi-Speed Control: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore

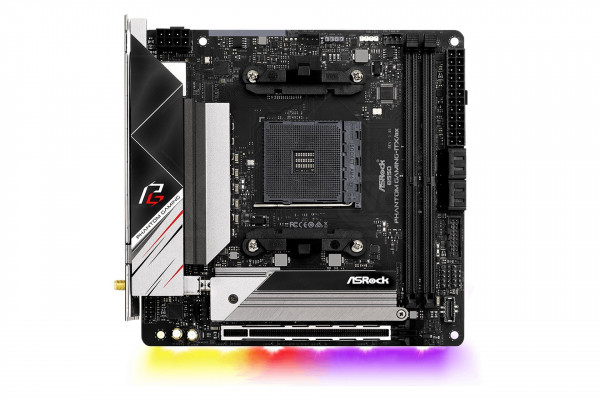

Kích cỡ - Mini-ITX Form Factor: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm
- 8 Layer PCB
- 2oz Copper PCB
Chứng nhận - FCC, CE
- ErP/EuP ready (ErP/EuP ready power supply is required)
