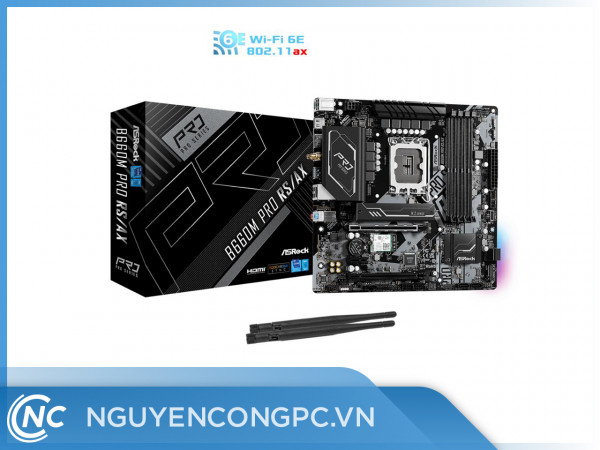

Mainboard ASROCK B660M Pro RS/ax (Intel B660, Socket 1700, M-ATX, 4 khe RAM DDR4)

Sản phẩm

Bo mạch chủ

Tên Hãng

Asrock

Model

B660M Pro RS/ax

CPU hỗ trợ

Intel

Chipset

B660

RAM hỗ trợ

- Công nghệ bộ nhớ kênh đôi DDR4
- 4 x khe cắm DDR4 DIMM
- Hỗ trợ bộ nhớ DDR4 không ECC, không đệm lên đến 5333+ (OC) *
- Hỗ trợ mô-đun bộ nhớ ECC UDIMM (hoạt động ở chế độ không ECC)
- Max. dung lượng bộ nhớ hệ thống: 128GB
- Hỗ trợ Intel ® Extreme Memory Profile (XMP) 2.0

Đồ họa

- Kiến trúc đồ họa Intel ® Xe (Thế hệ 12)
- Đầu ra đồ họa kép: hỗ trợ cổng HDMI và DisplayPort 1.4 bằng bộ điều khiển hiển thị độc lập
- Hỗ trợ HDMI 2.1 TMDS Tương thích với tối đa. độ phân giải lên đến 4K x 2K (4096x2160) @ 60Hz
- Hỗ trợ DisplayPort 1.4 với DSC (nén) tối đa. độ phân giải lên đến 8K (7680x4320) @ 60Hz / 5K (5120x3200) @ 120Hz
- Hỗ trợ HDCP 2.3 với HDMI 2.1 TMDS Tương thích và Cổng DisplayPort 1.4

BIOS

- 128Mb AMI UEFI Legal BIOS với hỗ trợ GUI đa ngôn ngữ
- ACPI 6.0 Các sự kiện đánh thức tuân thủ
- Hỗ trợ SMBIOS 2.7
- CPU Core / Cache, CPU GT, DRAM, VDD_IMC, VCCIN AUX, + 1.05V PROC, + 0.82V PCH, + 1.05V Điện áp PCH Đa điều chỉnh

Âm thanh

- Gigabit LAN 10/100/1000 Mb / s
- Giga PHY Intel ® I219V
- Hỗ trợ Wake-On-LAN
- Hỗ trợ Lightning / ESD Protection
- Hỗ trợ Ethernet 802.3az tiết kiệm năng lượng
- Hỗ trợ UEFI PXE

LAN

- 3 x Antenna Mounting Points
- 1 x PS/2 Mouse/Keyboard Port
- 1 x HDMI Port
- 1 x DisplayPort 1.4
- 4 x USB 3.2 Gen1 Ports (ASMedia ASM1074 hub) (Supports ESD Protection)
- 2 x USB 2.0 Ports (Supports ESD Protection)
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- HD Audio Jacks: Line in / Front Speaker / Microphone

Wireless LAN

- Mô-đun Wi-Fi 6E 802.11ax
- Hỗ trợ IEEE 802.11a / b / g / n / ax
- Hỗ trợ băng tần kép 2x2 160MHz với hỗ trợ băng tần 6GHz mở rộng *
- 2 ăng-ten hỗ trợ công nghệ phân tập 2 (Truyền) x 2 (Nhận)
- Hỗ trợ Bluetooth + Tốc độ cao cấp II
- Hỗ trợ MU-MIMO

Slots

Chipset:

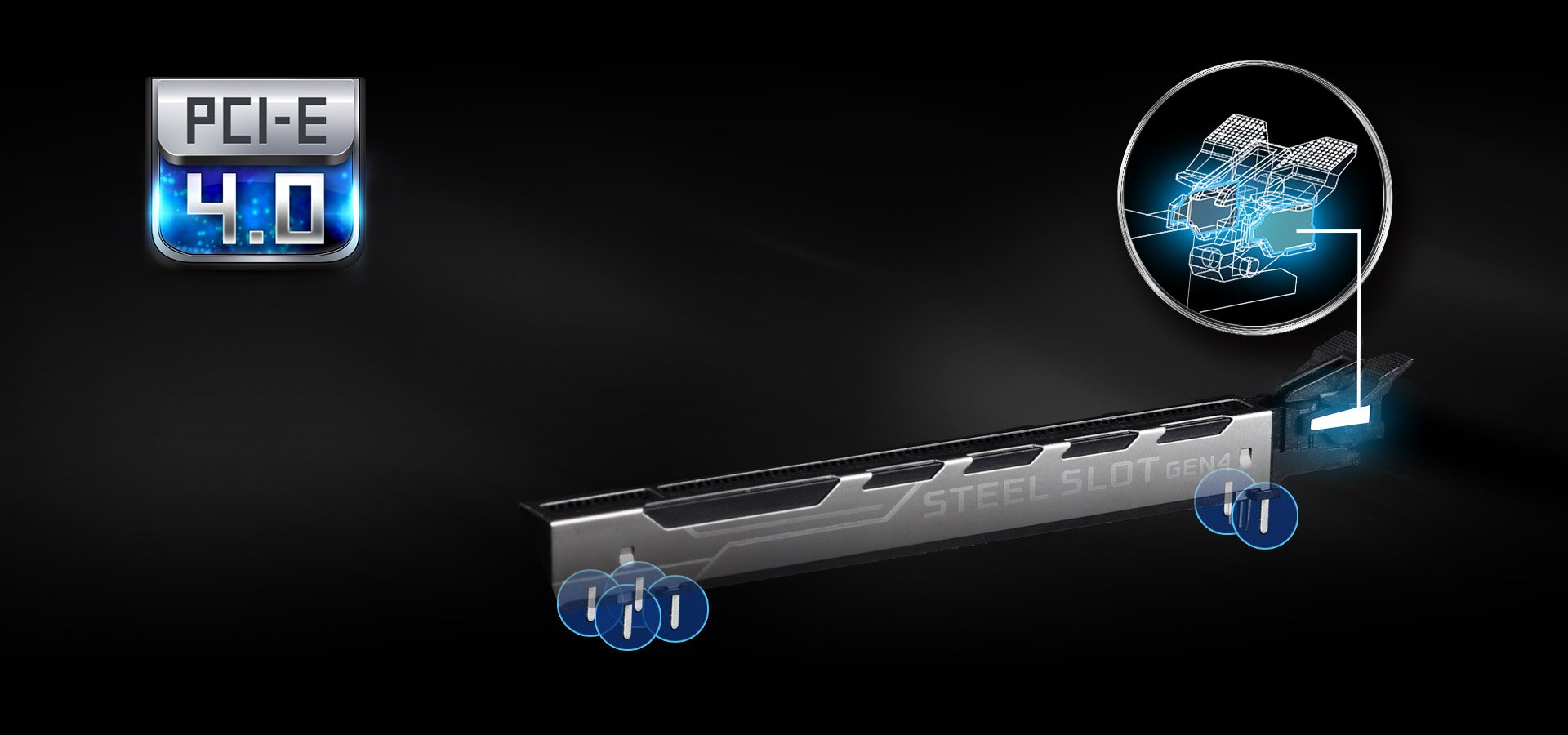

- 1 x Khe cắm PCIe 4.0 x16 (PCIE1), hỗ trợ chế độ x16 *
- 1 x Khe cắm PCIe 3.0 x16 (PCIE3), hỗ trợ chế độ x4 *
- 1 x Khe cắm PCIe 3.0 x1 (PCIE2) *
- 1 x Ổ cắm M.2 (Phím E), hỗ trợ mô-đun WiFi loại 2230 WiFi / BT PCIe và Intel ® CNVi (WiFi tích hợp / BT)
- Hỗ trợ AMD CrossFire ™

Storage

CPU:

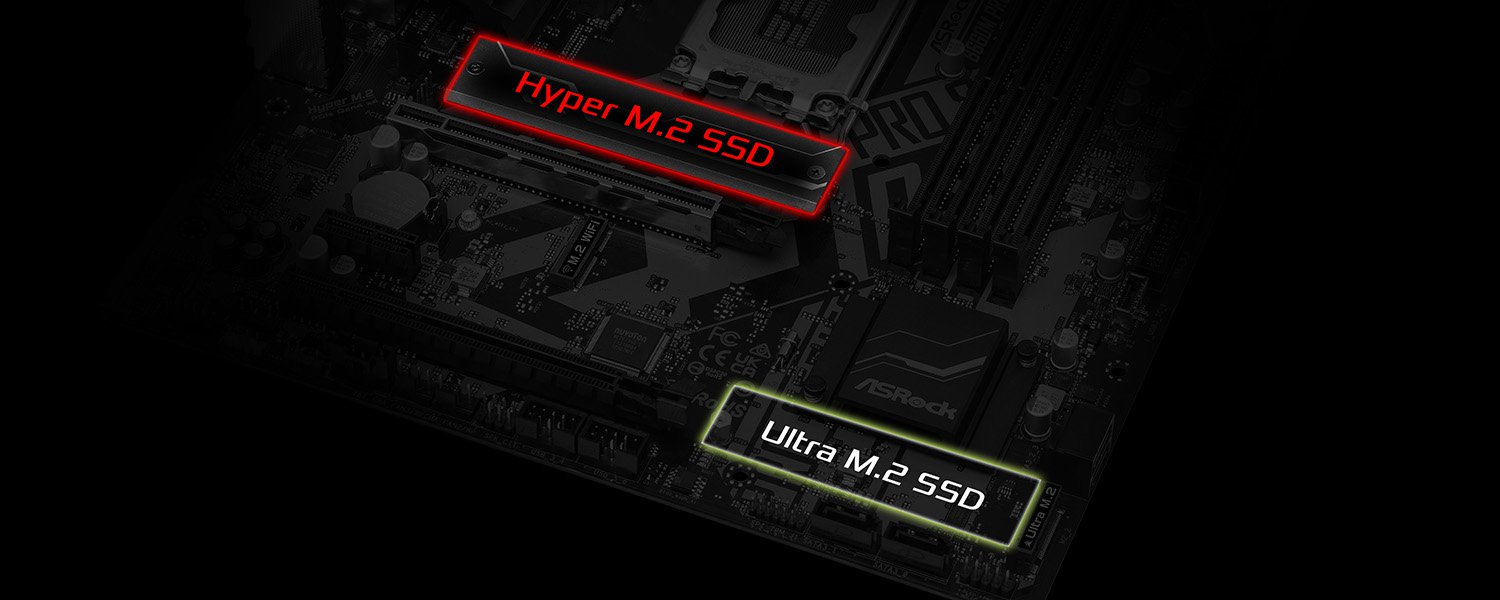

- 1 x Hyper M.2 Socket (M2_1, Key M), hỗ trợ chế độ loại 2242/2260/2280 PCIe Gen4x4 (64 Gb / s) *
Chipset:
- 1 x Ultra M.2 Socket (M2_2, Key M) , hỗ trợ chế độ loại 2280 SATA3 6.0 Gb / s & PCIe Gen3x4 (32 Gb / s) *
- 4 x Đầu nối SATA3 6.0 Gb / s

Kết nối

- 1 x Đầu cắm SPI TPM
- 1 x Đầu cắm vào khung gầm và đầu loa

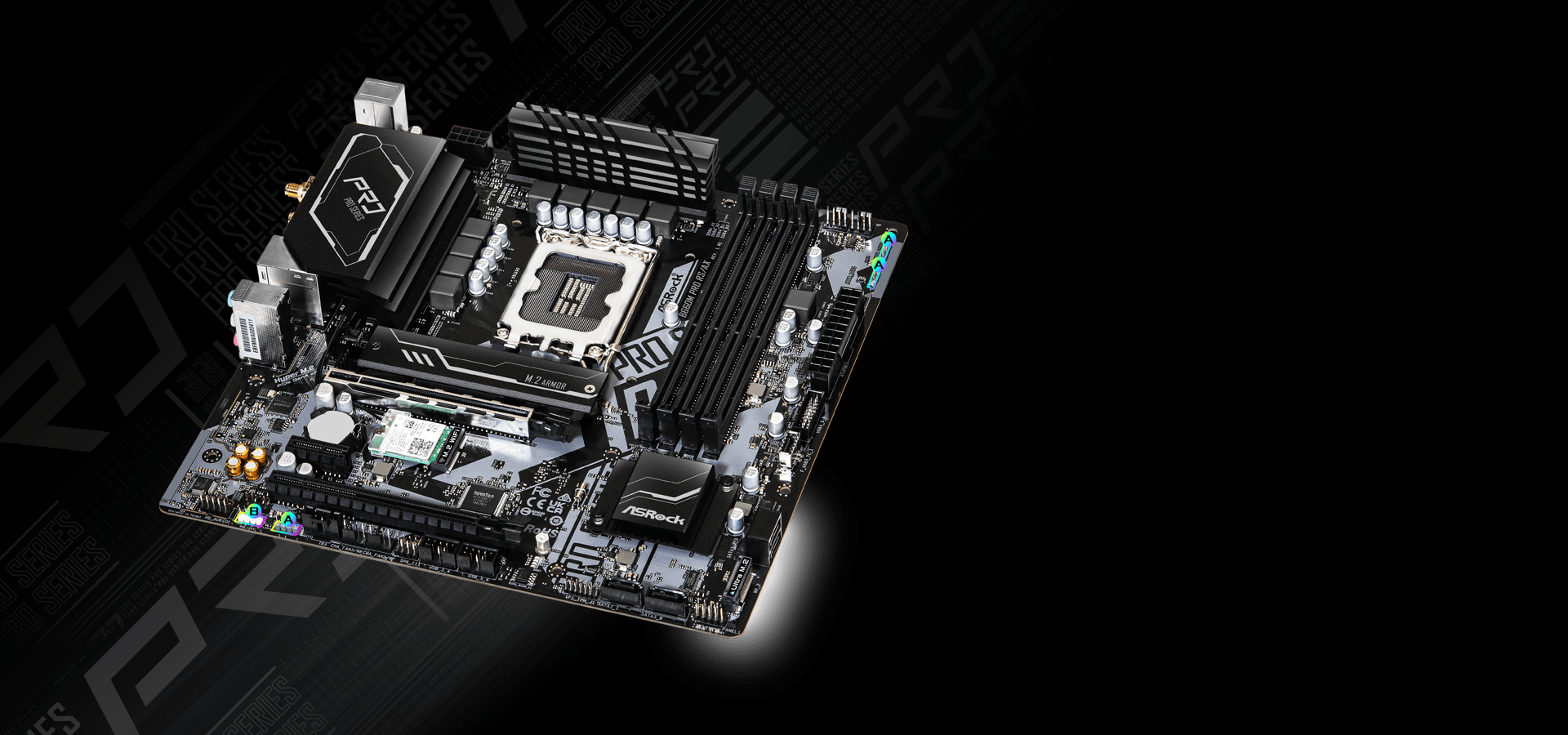

- 1 x Đầu cắm LED RGB *
- 3 x Đầu cắm LED định địa chỉ * *
- 1 x Đầu nối quạt CPU (4 chân) * * *
- 1 x CPU / Máy bơm nước Đầu nối quạt (4 chân) (Điều khiển tốc độ quạt thông minh) * * * *
- 3 x Đầu nối quạt khung / máy bơm nước (4 chân) (Điều khiển tốc độ quạt thông minh) * * * * *
- Đầu nối nguồn ATX 1 x 24 chân
- Đầu nối nguồn 1 x 8 chân 12V (Đầu nối nguồn mật độ cao)
- 1 x Đầu nối âm thanh bảng mặt trước
- 1 x Đầu nối Thunderbolt ™ AIC (5 chân) (Hỗ trợ thẻ ASRock Thunderbolt ™ 4 AIC)
- 2 x USB 2.0 Headers (Hỗ trợ 4 cổng USB 2.0) (Hỗ trợ ESD Protection)
- 1 x USB 3.2 Gen1 Header (Hỗ trợ 2 cổng USB 3.2 Gen1) (Hỗ trợ ESD Protection)
- 1 x Front Panel Type C USB 3.2 Gen1 Header ( Hỗ trợ Bảo vệ ESD)

Bảng I / O phía sau

- 2 x Cổng Ăng-ten
- 1 x Cổng PS / 2 Chuột / Bàn phím
- 1 x Cổng HDMI
- 1 x DisplayPort 1.4
- 4 x Cổng USB 3.2 Gen1 (Trung tâm ASMedia ASM1074) (Hỗ trợ Bảo vệ ESD)
- 2 x Cổng USB 2.0 (Hỗ trợ Bảo vệ ESD)
- 1 x Cổng LAN RJ-45 với đèn LED (LED ACT / LINK và LED SPEED)
- Giắc cắm âm thanh HD: Đường vào / Loa trước / Micrô

Phụ kiện

- Hướng dẫn Cài đặt Nhanh, Hỗ trợ CD, Tấm chắn I / O
- 2 x Cáp dữ liệu SATA
- 2 x ASRock WiFi 2,4 / 5/6 GHz Ăng-ten
- 2 x Vít cho Ổ cắm M.2
- 1 x Ổ cắm cho Ổ cắm M.2

Yếu tố hình thức

- Hệ số hình thức Micro ATX: 9,6 inch x 9,6 inch, 24,4 cm x 24,4 cm
- Thiết kế tụ điện rắn
