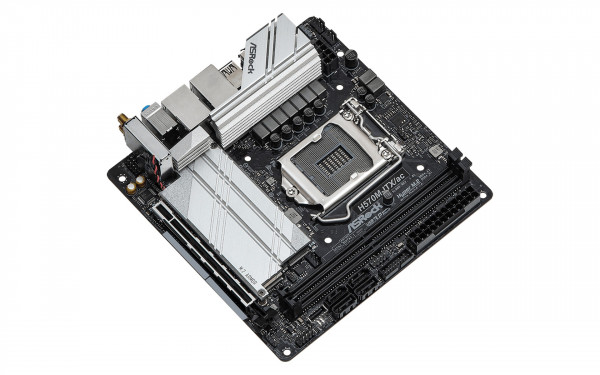

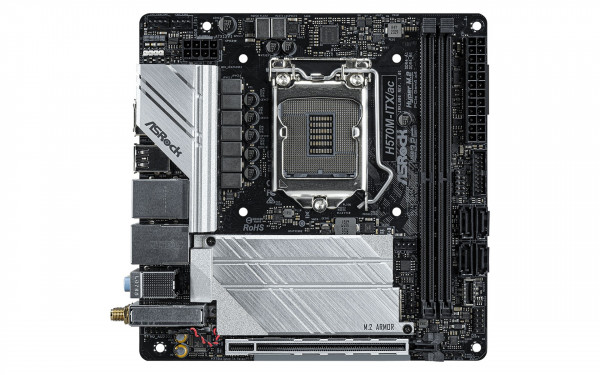

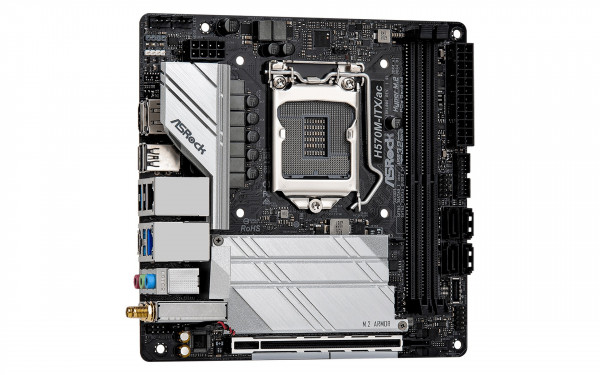

Mainboard ASRock H570M-ITX/ac

Liên hệ

Liên hệ 36 tháng

  • Hỗ trợ tư vấn lắp đặt trong nội thành Hà Nội.
  • Hỗ trợ mua hàng trả góp.
  • Hỗ trợ cài đặt các phần mềm đồ họa.
  • Được tham gia các chương trình giảm giá sốc.

Giới thiệu sản phẩm Mainboard ASRock H570M-ITX/ac

Mainboard ASRock H570M-ITX/ac gọn nhẹ, tốc độ nhanh, dễ sử dụng, thiết kế nguồn 8 pha Dr.MOS, hỗ trợ dung lượng Ram 64GB, bus ram lên tới 5066 Mhz.

Mainboard ASRock H570M-ITX/ac

THIẾT KẾ 8 PHA NGUỒN



Có các thành phần chắc chắn và khả năng cung cấp năng lượng hoàn toàn trơn tru cho CPU. Thêm vào đó, nó cung cấp hiệu suất nâng cao với nhiệt độ thấp nhất cho các game thủ cao cấp.



8 THIẾT KẾ PHA NGUỒN



Giải pháp điện cao cấp

Dr.MOS



Dr.MOS là giải pháp giai đoạn công suất tích hợp được tối ưu hóa cho các ứng dụng hạ áp đồng bộ! So với MOSFET rời rạc truyền thống, nó cung cấp dòng điện cao hơn một cách thông minh cho mỗi pha, do đó mang lại kết quả nhiệt được cải thiện và hiệu suất vượt trội.



CHOKE ĐIỆN 60A CAO CẤP



So với cuộn cảm truyền thống, cuộn cảm điện 50A cao cấp của ASRock làm cho dòng điện bão hòa tốt hơn đến ba lần, do đó cung cấp điện áp Vcore nâng cao và cải thiện cho bo mạch chủ.




Dr.Mos



GIẢI PHÁP M.2 TỐC ĐỘ CAO PCIE 4.0



Bo mạch chủ này có khả năng chứa nhiều thiết bị lưu trữ M.2, một trong số đó thậm chí có thể hỗ trợ SSD PCI Express 4.0 M.2 thế hệ tiếp theo, nó có khả năng thực hiện tốc độ gấp đôi so với thế hệ thứ 3 trước đó, mang lại trải nghiệm truyền dữ liệu nhanh như chớp.



GIẢI PHÁP M.2 TỐC ĐỘ CAO PCIE 4.0



WIFI BĂNG TẦN KÉP 802.11AC



Không ai có thời gian cho tín hiệu WiFi yếu và internet chậm chạp! Đó là lý do tại sao bo mạch chủ này đi kèm với mô-đun WiFi 802.11ac (WiFi 2.4G / 5G) hỗ trợ mạng không dây và Bluetooth v4.2.



WIFI BĂNG TẦN KÉP 802.11AC





KHE THÉP GIA CỐ [PHIÊN BẢN PCIE 4.0]





Khe cắm thép gia cố đi kèm với tiêu chuẩn PCI Express 4.0 thế hệ tiếp theo. Các lợi ích khác nhau bao gồm:

✔ Các điểm neo bổ sung

✔ Chốt chắc chắn hơn

✔ Đảm bảo tín hiệu ổn định

✔ Đảm bảo các cạc đồ họa nặng được cài đặt tốt.



KHE THÉP GIA CỐ





USB 3.2 GEN2X2 LOẠI-C

USB 3.2 GEN2X2 LOẠI-C

USB 3.2 Gen2x2 Type-C mới nhất mang đến tốc độ truyền dữ liệu lên đến 20 Gbps, nhanh gấp 2 lần so với thế hệ trước, cung cấp giao diện truyền dữ liệu cực nhanh với thiết kế USB Type-C có thể đảo ngược phù hợp với đầu nối.





2 X USB3.2 GEN2

Mang đến tốc độ truyền dữ liệu nhanh hơn gấp 10 lần so với USB 2.0 với hiệu suất năng lượng được tối ưu hóa. Công nghệ USB 3.2 Gen2 nâng cao tốc độ truyền dữ liệu lên đến 10Gb / s. ASRock cung cấp 2 x cổng USB 3.2 Gen2 trên bo mạch cho phép bạn có trải nghiệm truyền dữ liệu tuyệt vời.

2 X USB3.2 GEN2





MẶT TRƯỚC USB 3.2 GEN1 TYPE-C

MẶT TRƯỚC USB 3.2 GEN1 TYPE-C

Đầu cắm USB 3.2 Gen1 Type-C phía trước mang lại tốc độ truyền dữ liệu lên đến 5 Gbps và thiết kế USB có thể đảo ngược thế hệ tiếp theo cho bảng điều khiển phía trước của vỏ máy tính.





ĐẦU RA ĐỒ HỌA KÉP



Hoàn thành với hai loại đầu nối được sử dụng nhiều nhất! Được đóng gói với kết hợp HDMI + DisplayPort, giờ đây bạn có nhiều tùy chọn đầu ra đồ họa hơn.



ĐẦU RA ĐỒ HỌA KÉP


Thông số kỹ thuật

Mainboard ASRock H570M-ITX/ac



Loại sản phẩm Mainboard - Bo mạch chủ
Tên Hãng ASRock
Model H570M-ITX/ac
Tính năng nổi bật ASRock USB 3.2 Gen2
- ASRock USB 3.2 Gen2x2 Type-C Port (20 Gb/s)
- ASRock USB 3.2 Gen2 Type-A Port (10 Gb/s)
ASRock Super Alloy
- Premium 60A Power Choke
- 50A Dr.MOS
- Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
- Sapphire Black PCB
- High Density Glass Fabric PCB
- 8 Layer PCB
2.5G LAN
Intel® 802.11ac WiFi
ASRock Steel Slot
ASRock Full Coverage M.2 Heatsink
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop
Hỗ trợ CPU (Bộ vi xử lý) - Supports 10th Gen Intel® Core™ Processors and 11th Gen Intel® Core™ Processors (LGA1200)
- Digi Power design
- 8 Power Phase design
- Supports Intel® Turbo Boost Max 3.0 Technology
Chipset Intel H570
RAM hỗ trợ - Dual Channel DDR4 Memory Technology
- 2 x DDR4 DIMM Slots
- 11th Gen Intel® Core™ Processors support DDR4 non-ECC, un-buffered memory up to 5066+(OC)*
- 10th Gen Intel® Core™ Processors support DDR4 non-ECC, un-buffered memory up to 4600+(OC)*

- Supports ECC UDIMM memory modules (operate in non-ECC mode)
- Max. capacity of system memory: 64GB**
- Supports Intel® Extreme Memory Profile (XMP) 2.0


*11th Gen Intel® Core™ (i9/i7/i5) support DDR4 up to 3200; Core™ (i3), Pentium® and Celeron® support DDR4 up to 2666.
10th Gen Intel® Core™ (i9/i7) support DDR4 up to 2933; Core™ (i5/i3), Pentium® and Celeron® support DDR4 up to 2666.

**Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.

BIOS - 128Mb AMI UEFI Legal BIOS with multilingual GUI support
- ACPI 6.0 Compliant wake up events
- SMBIOS 2.7 Support
- CPU, CPU GT, VCCSA, DRAM, VPPM, VCCIN AUX, VCCIO, VCCST Voltage Multi-adjustment
Hình Ảnh - 11th Gen Intel® Core™ Processors support Intel® Xe Graphics Architecture (Gen 12). 10th Gen Intel® Core™ Processors support Gen 9 Graphics
- Graphics, Media & Compute: Microsoft® DirectX 12, OpenGL 4.5, Intel® Built In Visuals, Intel® Quick Sync Video, Hybrid / Switchable Graphics, OpenCL 2.1
- Display & Content Security: Rec. 2020 (Wide Color Gamut), Microsoft® PlayReady 3.0, UHD/HDR Blu-ray Disc
- Dual graphics output: support HDMI and DisplayPort 1.4 ports by independent display controllers
- Supports HDMI 2.0 with max. resolution up to 4K x 2K (4096x2160) @ 60Hz
- Supports DisplayPort 1.4 with max. resolution up to 4K x 2K (4096x2304) @ 60Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI 2.0 Port (Compliant HDMI monitor is required)
- Supports HDCP 2.3 with HDMI 2.0 and DisplayPort 1.4 Ports
- Supports 4K Ultra HD (UHD) playback with HDMI 2.0 and DisplayPort 1.4 Ports**


*Intel® UHD Graphics Built-in Visuals and the VGA outputs can be supported only with processors which are GPU integrated.

**11th Gen Intel® Core™ Processors support HDMI 2.0. 10th Gen Intel® Core™ Processors support HDMI 1.4.

Âm Thanh - 7.1 CH HD Audio (Realtek ALC897 Audio Codec)
- Supports Surge Protection
- Nahimic Audio
LAN 1 x 2.5 Gigabit LAN 10/100/1000/2500 Mb/s (Dragon RTL8125BG)
- Supports Dragon 2.5G LAN Software
- Smart Auto Adjust Bandwidth Control
- Visual User Friendly UI
- Visual Network Usage Statistics
- Optimized Default Setting for Game, Browser, and Streaming Modes
- User Customized Priority Control
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE 1 x Gigabit LAN 10/100/1000 Mb/s (Intel® I219V)
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE
Wireless LAN - Intel® 802.11ac WiFi Module
- Supports IEEE 802.11a/b/g/n/ac
- Supports Dual-Band (2.4/5 GHz)
- Supports high speed wireless connections up to 433Mbps
- Supports Bluetooth 4.2 / 3.0 + High speed class II
Khe cắm mở rộng 11th Gen Intel® Core™ Processors
- 1 x PCI Express 4.0 x16 Slot*
10th Gen Intel® Core™ Processors
- 1 x PCI Express 3.0 x16 Slot*

- 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac PCIe WiFi module (on the rear I/O)


*Supports NVMe SSD as boot disks

Lưu trữ - 4 x SATA3 6.0 Gb/s Connectors
- 1 x Hyper M.2 Socket (M2_1), supports M Key type 2280 M.2 PCI Express module up to Gen4x4 (64 Gb/s) (Socket M2_1 works with 11th Gen Intel® Core™ processors only)*
- 1 x Ultra M.2 Socket (M2_2), supports M Key type 2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)*


*Supports Intel® Optane™ Technology
Supports NVMe SSD as boot disks
Supports ASRock U.2 Kit

RAID - Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices
- Supports RAID 0 and RAID 1 for M.2 NVMe storage devices*


*RAID function for PCIe mode SSD in M2_1 is only available with Intel® SSD installed.

Cổng kết nối (Bên trong) - 1 x RGB LED Header*
- 1 x Addressable LED Header**
- 1 x CPU Fan Connector (4-pin)***
- 1 x Chassis Fan Connector (4-pin)****
- 1 x Chassis/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)*****
- 1 x 24 pin ATX Power Connector
- 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x Front Panel Audio Connector
- 1 x USB 2.0 Header (Supports 2 USB 2.0 ports) (Supports ESD Protection)
- 1 x USB 3.2 Gen1 Header (Supports 2 USB 3.2 Gen1 ports) (Supports ESD Protection)
- 1 x Front Panel Type C USB 3.2 Gen1 Header (5Gb/s) (Supports ESD Protection)


*Support in total up to 12V/3A, 36W LED Strip

**Support in total up to 5V/3A, 15W LED Strip

***The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

****The Chassis Fan Connector supports the chassis fan of maximum 1A (12W) fan power.

*****The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.
CHA_FAN1/WP can auto detect if 3-pin or 4-pin fan is in use.

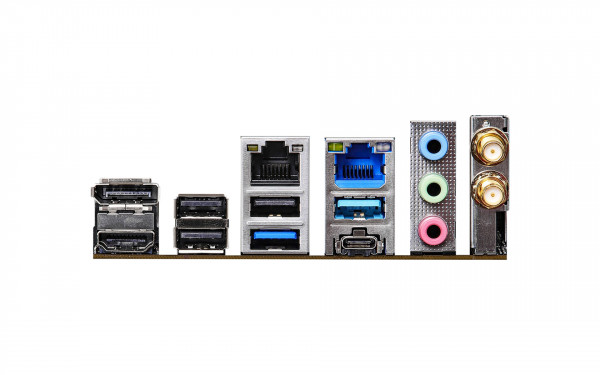

Cổng kết nối (Phía Sau) - 2 x Antenna Ports
- 1 x HDMI Port
- 1 x DisplayPort 1.4
- 1 x USB 3.2 Gen2x2 Type-C Port (20 Gb/s) (Supports ESD Protection)
- 2 x USB 3.2 Gen2 Type-A Ports (10 Gb/s) (Supports ESD Protection)
- 3 x USB 2.0 Port (Supports ESD Protection)
- 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)
- HD Audio Jacks: Line in / Front Speaker / Microphone
Phần mềm và UEFI Software
- ASRock Motherboard Utility (A-Tuning)
- ASRock Dragon 2.5G LAN Software
- ASRock Polychrome SYNC*
UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock My Favorites in UEFI
- ASRock Instant Flash
- ASRock Internet Flash
- ASRock Easy RAID Installer


*These utilities can be downloaded from ASRock Live Update & APP Shop.

Đĩa cài đặt - Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar
Phụ kiện - Quick Installation Guide, Support CD, I/O Shield
- 2 x SATA Data Cables
- 2 x ASRock WiFi 2.4/5 GHz Antennas
- 2 x Screws for M.2 Sockets
Hardware Monitor - Fan Tachometer: CPU, Chassis, Chassis/Water Pump Fans
- Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, Chassis, Chassis/Water Pump Fans
- Fan Multi-Speed Control: CPU, Chassis, Chassis/Water Pump Fans
- Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore
Kích cỡ - Mini-ITX Form Factor: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm
- 8 Layer PCB
OS

Microsoft® Windows® 10 64-bit

Chứng nhận - FCC, CE
- ErP/EuP ready (ErP/EuP ready power supply is required)
