Mainboard ASRock Z790 PG Lightning Wifi D5

Đánh giá chi tiết ASRock Z790 PG Lightning WiFi

Z790 PG Lightning WiFi có thiết kế tông màu hoàn toàn mới so với phiên bản Lightning DDR4. Mặt trước khá đơn giản với dòng chữ Lightning rất nổi bật, còn mặt sau in đầy đủ các tính năng của sản phẩm cũng như thể hiện hình ảnh đặc trưng của bo mạch chủ.

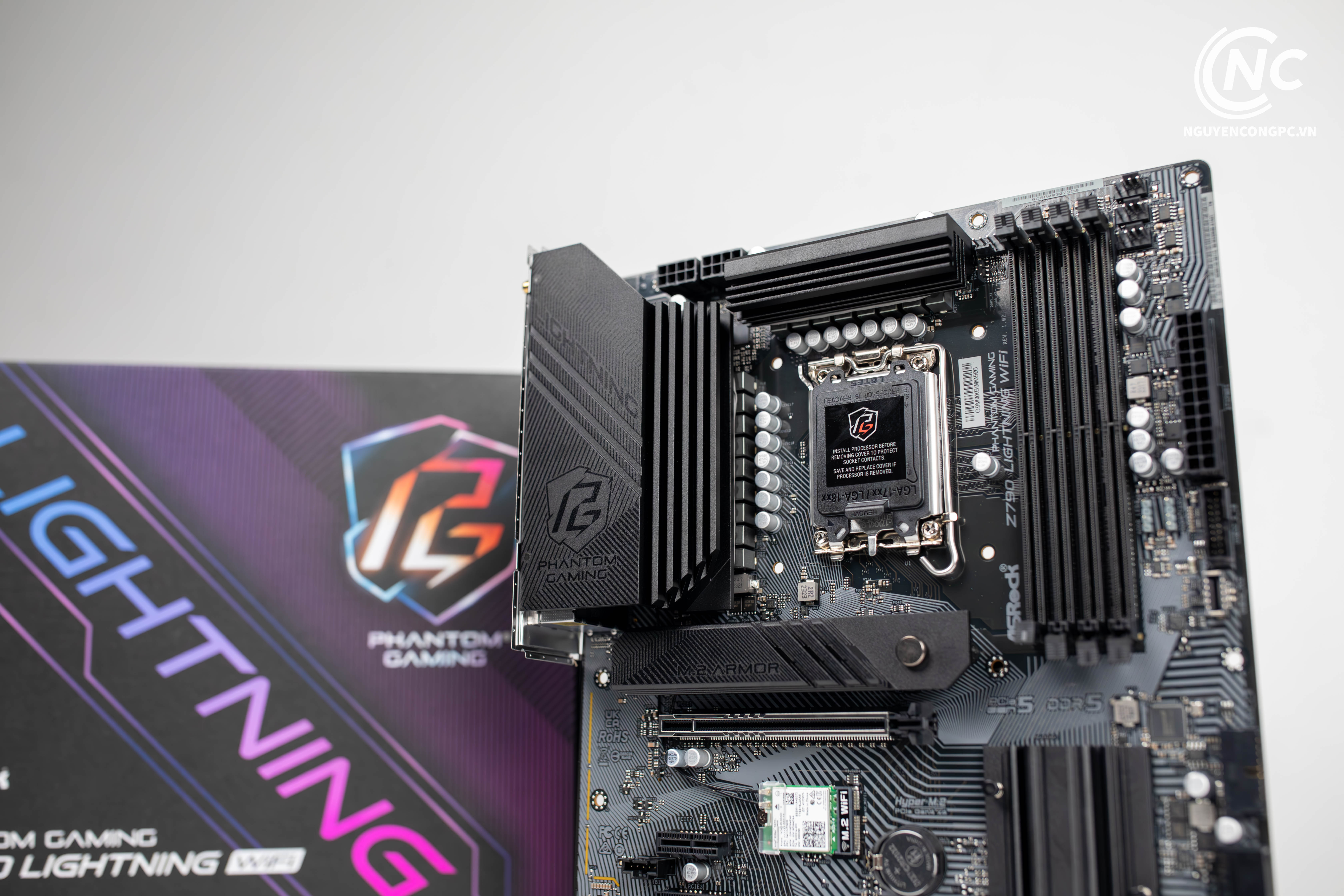

Cụm mạch VRM được cải tiến khi chúng ta thấy các miếng heatsink hợp kim nhôm lớn cho VRM / M.2 (khe thứ nhất), trong đó heatsink PCH được thiết kế khiêm tốn hơn. Phụ kiện đi kèm cũng khá phong phú bao gồm cable SATA, ốc M2, ăng ten WiFi, sách hướng dẫn…

Mạch VRM mạnh mẽ

Alder Lake (Gen 12), Raptor Lake (Gen 13), Meteor Lake sử dụng chung vi kiến trúc, chung socket, tương thích ngược được với nhau. Đây là điểm giống nhau giữa ba dòng vi xử lý này. Tuy nhiên, Intel đã lần lượt tăng số nhân E Core lên qua từng đời và P Core có IPC cao hơn, ví dụ Intel Core i9-13900K có 8 nhân P và 16 nhân E (8P + 16E), tăng so với 8P + 8E của i9-12900K thế hệ trước. Đồng thời cũng mở rộng số L3 Cache lên nhiều hơn, hỗ trợ khe cắm NVMe Gen 5…

Từ việc thay đổi đó mà các hãng sản xuất bo mạch chủ cũng sẽ phải nâng cấp mạch VRM cho dòng bo mạch chủ Z790 để có thể khiển tốt các vi xử lý Intel Gen 14, điều này không chỉ riêng ASRock mà nhiều hãng cũng buộc phải nâng cấp các bo mạch chủ của họ.

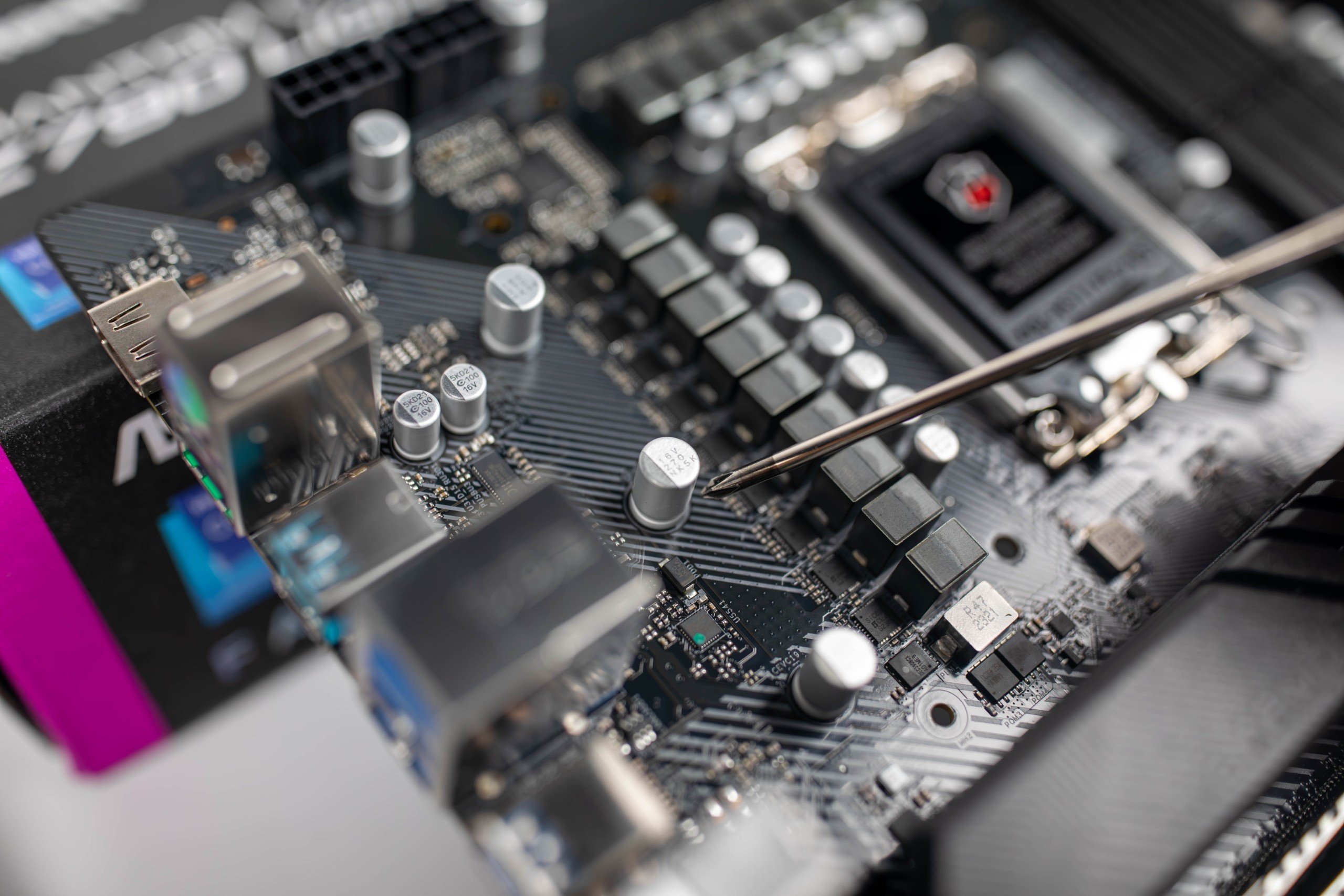

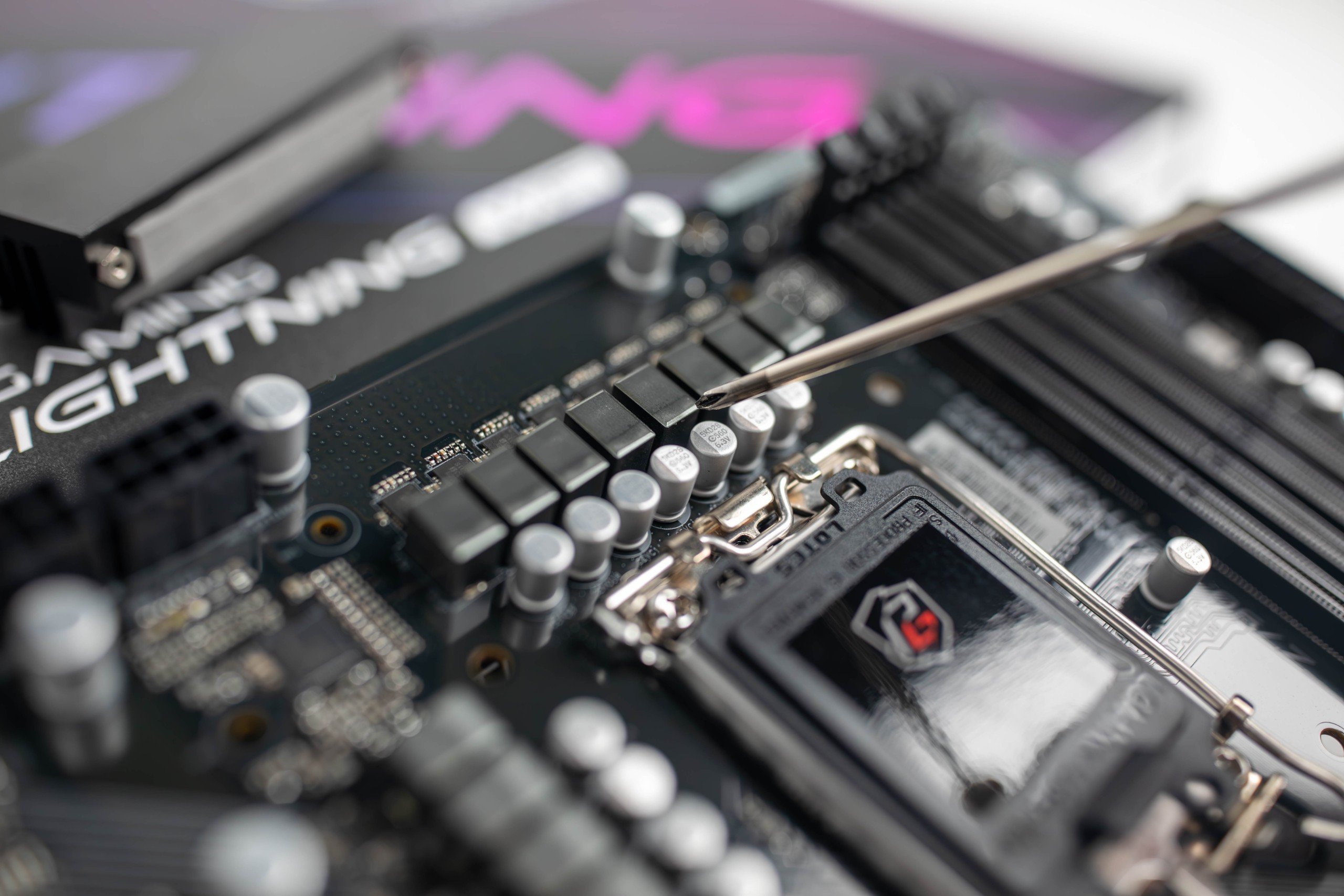

Đi sâu vào chi tiết mạch VRM của Z790 PG Lightning WiFi, bo mạch chủ được thiết kế các thành phần theo cấu hình 16 + 1 + 1 phase, bao gồm 16 phase cho CPU VCORE, 1 phase cho VCCGT và 1 phase cho VCCAUX. VCCAUX là thành phần có chức năng tương tự như VCCIO/VCCSA mà Intel gán cho các vi xử lý thế hệ trước, nhưng ở Z690/Z790 hãng thay tên đổi họ. Bản thân VCCAUX chịu trách nhiệm cấp nguồn/điều khiển cho bộ điều khiển bộ nhớ của CPU và Bộ điều khiển PCIe.

Bộ điều khiển PWM được sử dụng để điều khiển các thành phần trong mạch VRM là Richtek RT3628AE được sử dụng hầu hết ở các bo mạch chủ trung cấp Z690/Z790 của các hãng với chế độ 8+1, áp dụng tầng công suất song song. Với thành phần phase cho CPU VCORE và VCCGT, ASRock sử dụng Dr.MOS Vishay SiC634 (50A) cho mỗi phase. Nâng tổng số công suất cấp nguồn cho mạch VRM cho các thành phần CPU VCORE/VCCGT/ theo lý thuyết lần lượt là 800/60A.

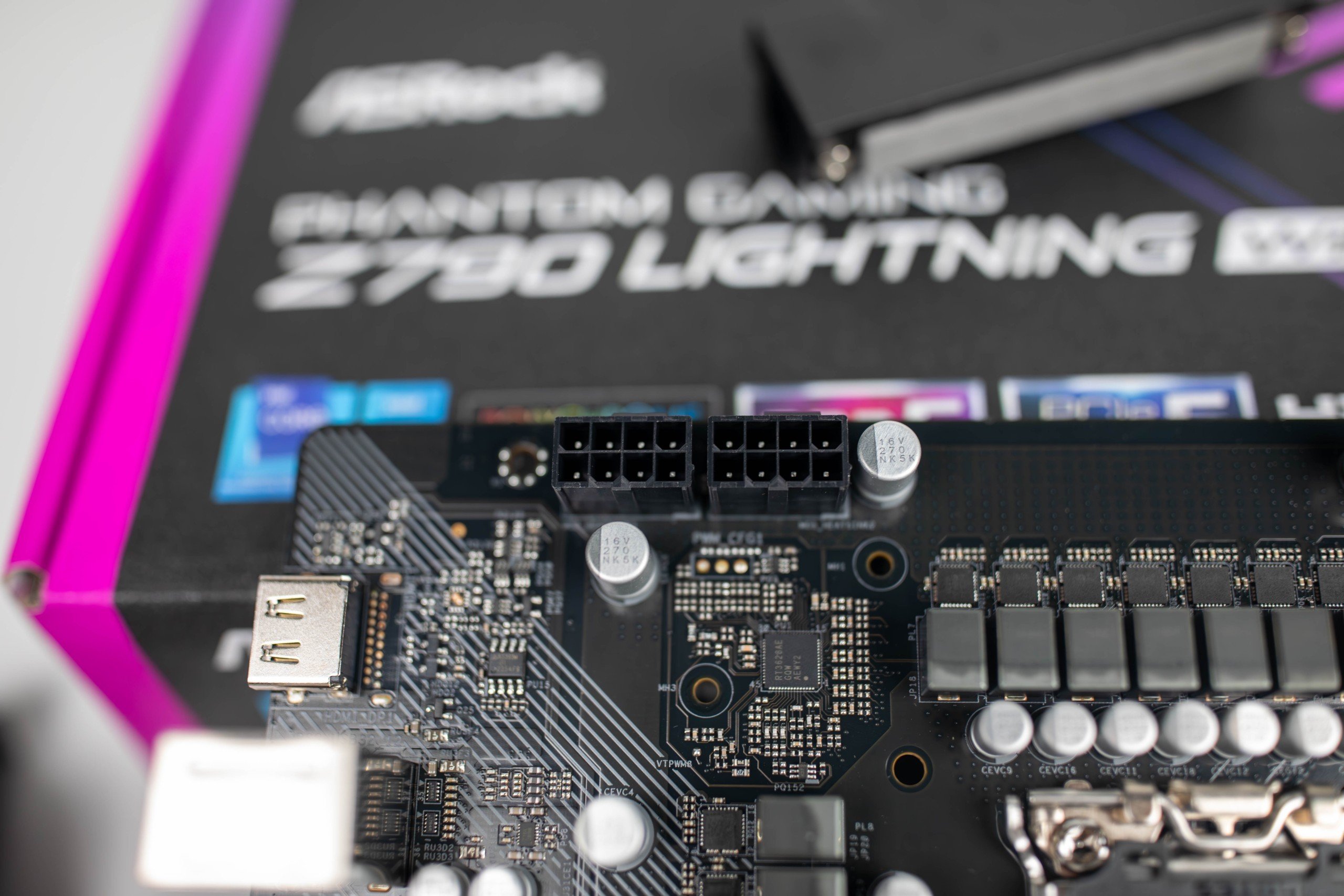

Kết hợp với đầu cấp nguồn 8+8 pin cùng với PCB 8 layer tiên tiến giúp cho việc tăng cường và cải thiện được điện áp của bo mạch chủ lên CPU một cách rất hiệu quả, tăng khả năng chạy fulload các vi xử lý TDP cao ngay cả khi ép xung.

So với tiền nhiệm phiên bản Lighting DDR4 chỉ có thiết kế 14+1+1 phase, cho thấy ở Z790 PG Lightning WiFi đã được nâng cấp mạch VRM và layer PCB rất mạnh mẽ nhằm đáp ứng tốt các vi xử lý Intel Gen 14 ăn điện.

Hỗ trợ bộ nhớ lên đến DDR5-7600 + OC

Z790 PG Lightning WiFi hỗ trợ bộ nhớ DDR5 hoàn toàn mới, cũng tương tự như từ DDR3 lên DDR4, DDR5 hoàn toàn khác với DDR4 về ngoại hình, cách thiết kế lẫn chốt cắm, đồng thời mức dung lượng cũng vượt qua giới hạn dung lượng của DDR4 trước đó rất nhiều. Mức xung nhịp hỗ trợ tối thiểu từ 4800MHz với mức điện áp thấp nhưng hiệu suất hoạt động nhanh hơn. Bốn khe cắm DDR5 DIMM mạ vàng 15μ chống oxy hóa và nhiễu, hỗ trợ kênh đôi và dung lượng hỗ trợ lên đến 192GB, ép xung lên đến 7600 MHz+ với bố cục thiết kế Daisy Chain.

Chú ý: ASRock cũng hỗ trợ đèn LED báo hiệu sự cố, bao gồm VGA, CPU, BOOT và DRAM cạnh khe M.2 thứ 3 giúp cho người dùng hay kĩ thuật viên có thể xác định tình trạng của sản phẩm khi gặp trục trặc nhằm đưa ra được giải pháp sớm nhất. Điều đáng tiếc nhất là hãng đã bỏ tính năng BIOS FlashBack trên I/O Panel, nên khi gặp sự cố với BIOS thì buộc phải mang ra TTBH để xử lý. Đồng thời bo mạch chủ cũng trang bị 7 cổng kết nối quạt bao gồm 1 quạt CPU, 1 CPU/ Waterpump và 5 quạt Chassis/Water Pumb.

Thiết bị lưu trữ đa dạng

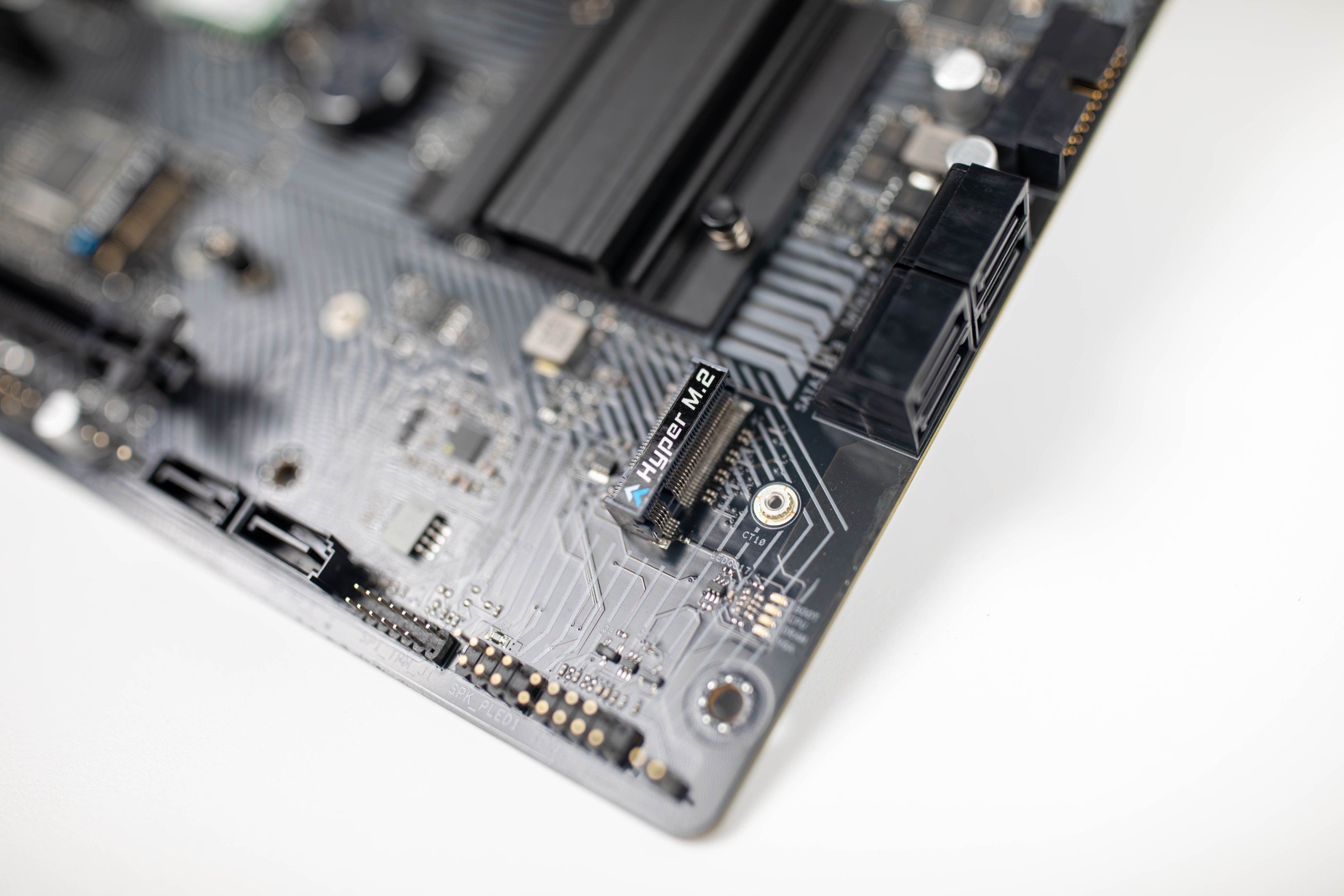

Z790 PG Lightning WiFi sử dụng chipset Z790 mới nhưng được định hướng ở phân khúc ngân sách, cho nên sẽ không hỗ trợ SSD Gen 5 mới nhất mà hãng chỉ cung cấp các cổng Hyper M.2 có thể cắm các SSD mới nhất theo chuẩn PCIe 4.0 cho tốc độ truyền dữ liệu lên đến 64Gb/s. Băng thông kết nối ở các khe này như sau:

CPU:

1 x Hyper M.2 Socket (M2_1, Key M), hỗ trợ loại 2260/2280 PCIe Gen4x4 (64 Gb/s)

Chipset:

1 x Hyper M.2 Socket (M2_2, Key M), hỗ trợ loại 2260/2280 PCIe Gen4x4 (64 Gb/s)

1 x Hyper M.2 Socket (M2_3, Key M), hỗ trợ loại 2260/2280 PCIe Gen4x4 (64 Gb/s)

6 x SATA3 6.0 Gb/s hỗ trợ RAID 0, 1, 5 và 10.

Trong đó khe M.2 vị trí 1 được trang bị Heatsink giải nhiệt khá lớn cho SSD khi hoạt động.

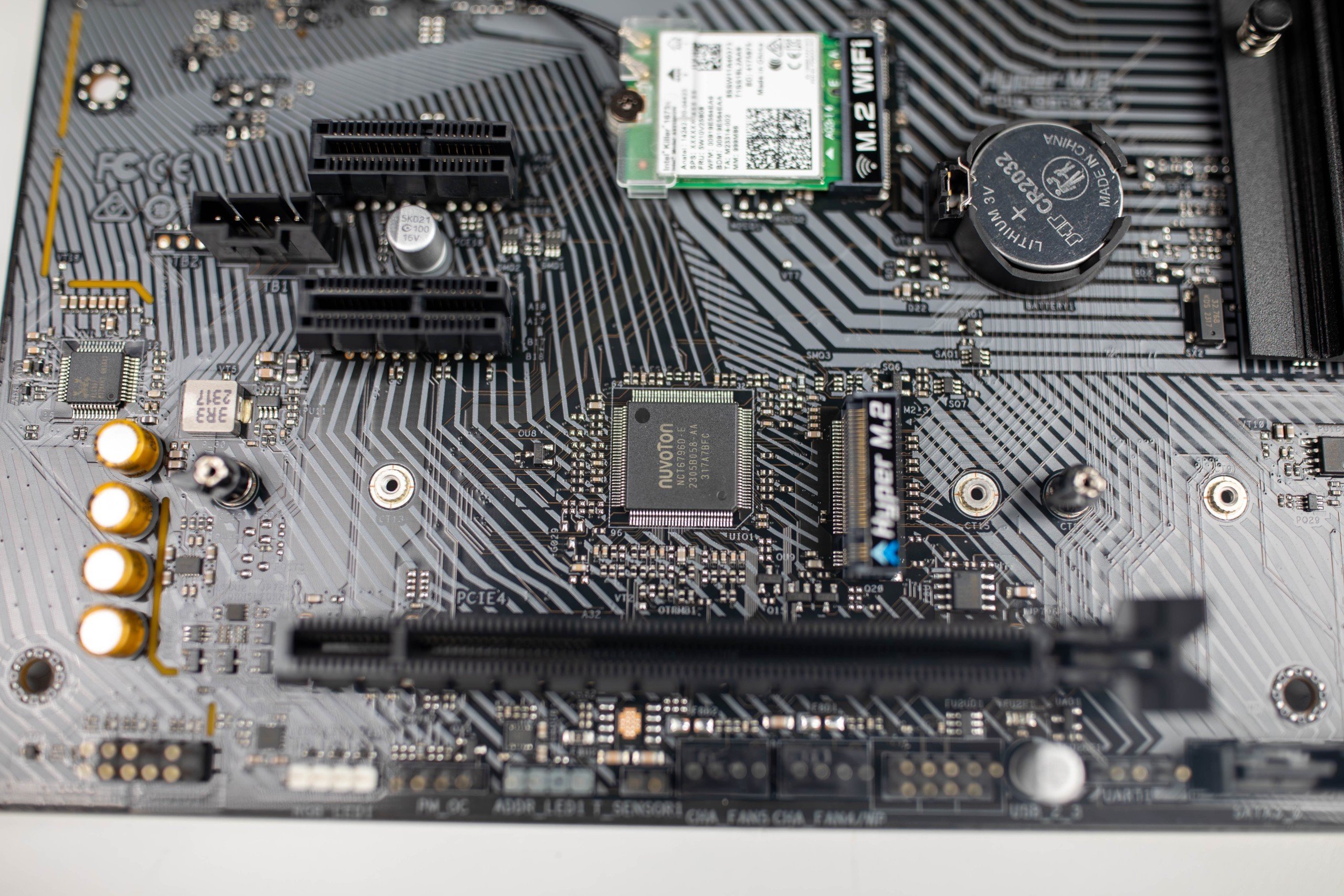

ASRock vẫn ưu ái cho sản phẩm một khe cắm M.2 (Type E) và hỗ trợ loại module WiFi WiFi/BT PCIe 2230 và Intel CNVio/CNVio2 (WiFi/BT tích hợp). Khả năng kết nối không dừng lại ở đó, bo mạch chủ vẫn trang bị một cổng chờ Thunderbolt 4 để kết nối với Thunderbolt 4 AIC.

Khe cắm PCIe được trang bị công nghệ SMT

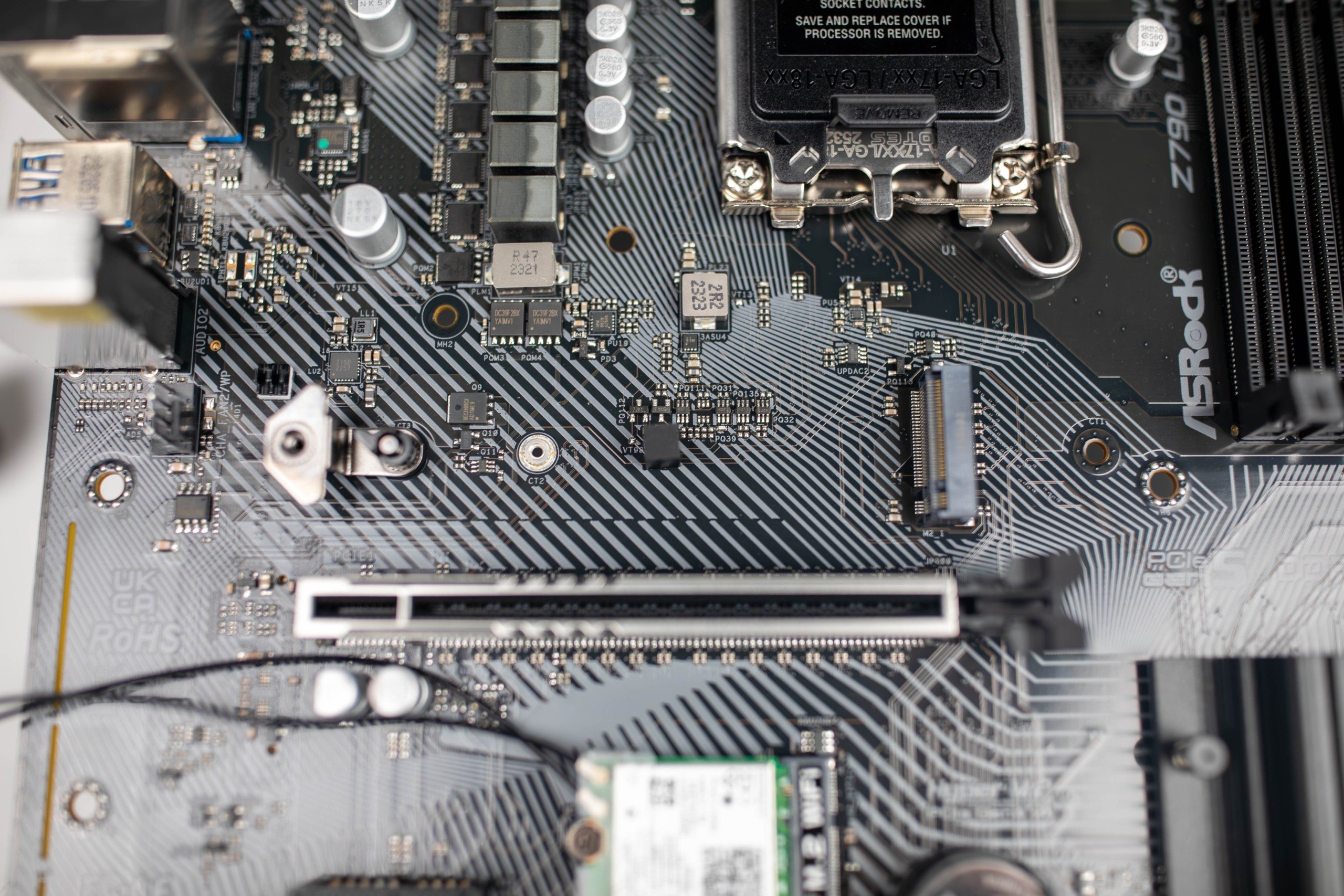

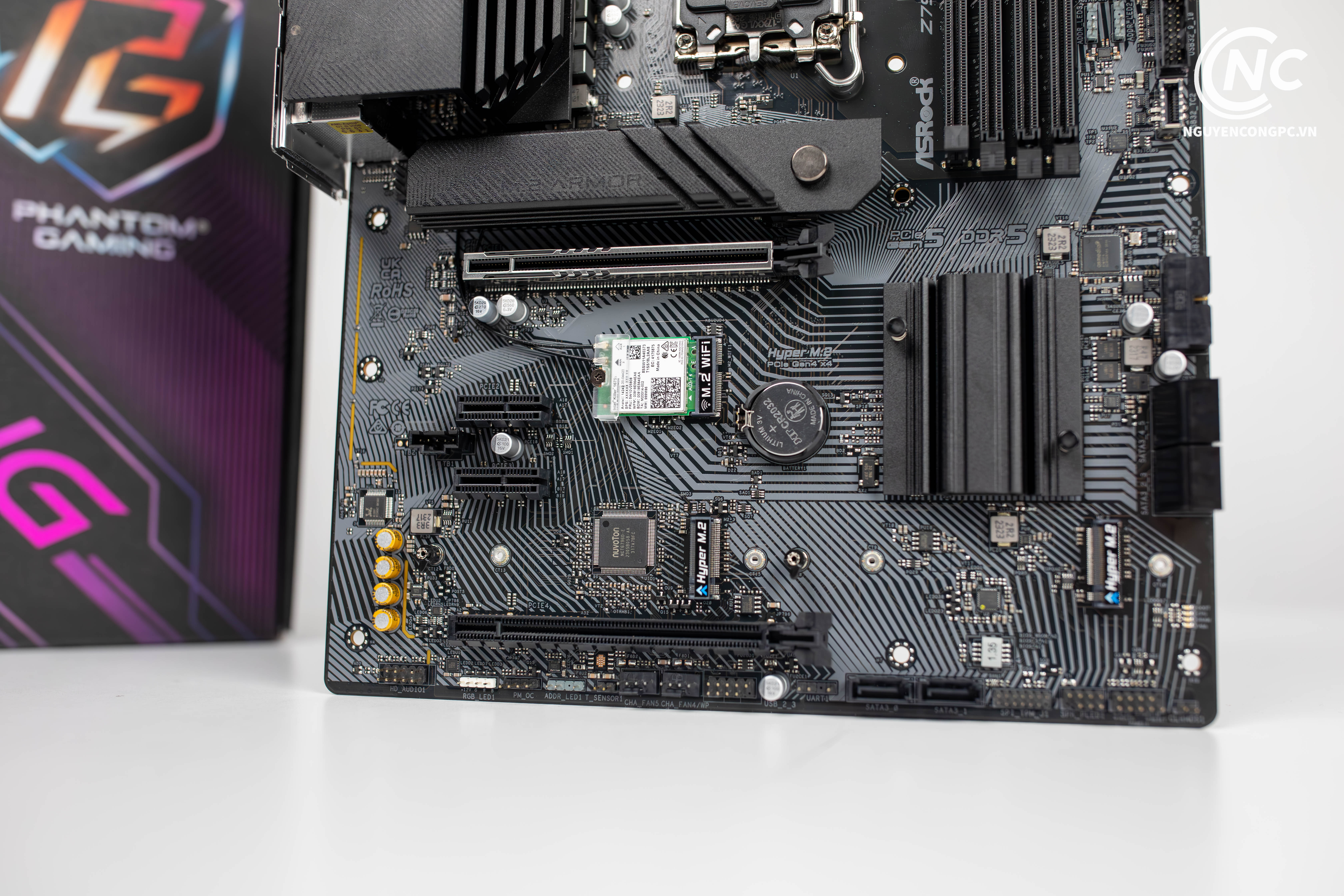

Có tổng cộng 3 khe cắm PCIe, trong đó chỉ có khe cắm 1 được trang bị tính năng PCIe Steel Slot và thiết kế theo công nghệ SMT (công nghệ gắn kết bề mặt). So với khe cắm PCIe kiểu DIP thông thường thì khe cắm PCIe SMT cải thiện luồng tín hiệu và tối đa hóa độ ổn định ở tốc độ cao, một bước đột phá quan trọng để hỗ trợ đầy đủ tốc độ 128GBps của tiêu chuẩn PCIe 5.0 mới nhất.

Băng thông hoạt động của các khe như sau:

Khe thứ nhất PCIe 5.0 x16

Khe thứ hai và ba PCle 3.0 xx

Khe thứ tư PCIe 4.0 xx

Cổng I/O Panel được trang bị các tính năng sau:

2 x Antenna

1 x PS/2 Mouse/Keyboard Port

1 x HDMI Port

2 x USB 3.2 Gen2 Type-A Ports (10 Gb/s)

1 x USB 3.2 Gen2x2 Type-C Port (20 Gb/s

4 x USB 3.2 Gen1 Ports

1 x USB 2.0 Port

1 x RJ-45 LAN Port

HD Audio Jacks: Line in / Front Speaker / Microphone

Mạng LAN và Wifi thời thượng

ASRock Z790 PG Lightning WiFi tuân theo spec hỗ trợ của Intel cho nên thay vì sử dụng LAN 1Gb/s thì hãng đã trang bị cổng LAN Killer với băng thông 2,5Gb/s. Ngoài ra bo mạch chủ còn được tích hợp thêm công nghệ Wi-Fi 6E với khả năng hỗ trợ tiêu chuẩn không dây IEEE 802.11a/b/g/n/ac/ax 160MHz và dải tần 2,4 / 5 / 6 GHz + Bluetooth 5.3 với một module Killer Wi-Fi 6E đính kèm trên bo mạch chủ. Đây là những thành phần mang lại cho sản phẩm với băng thông truyền tải mạng ở tốc độ cao, độ trễ thấp, được tối ưu hóa cho các game thủ. Đồng thời, tính năng Killer Double Shot Pro kết hợp mạng có dây và không dây để tăng khả năng trải nghiệm lên một mức cao.

Nahimic Audio và LED RGB

Chip điều khiển âm thanh chỉ sử dụng loại Realtek ALC897 vốn được trang bị ở những dòng bo mạch chủ cơ bản. Tụ âm thanh là của Nichicon và các chân mạ vàng chống ăn mòn oxy hóa và nhiễu được sử dụng cho Header cắm trên PCB. Đồng thời, ASRock cũng trang bị phần mềm Nahimic Audio, giúp người dùng dù đang sử dụng tai nghe, loa ngoài hay loa trong, qua USB, Wi-Fi, đầu ra analog hoặc thậm chí HDMI, Nahimic Audio mang đến cho họ trải nghiệm nghe hấp dẫn nhất, sống động và phong phú với nhiều chi tiết.

Z790 Lightning WiFi trang bị LED RGB cho khu vực bên dưới chân 24 pin. Ngoài ra, ASRock còn trang bị một đầu cắm RGB thông thường và ba đầu cắm ARGB có thể định địa chỉ cho phép kết nối bo mạch chủ với các thiết bị LED tương thích như dải LED, quạt CPU, tản nhiệt… Người dùng cũng có thể đồng bộ hóa các thiết bị LED RGB trên các phụ kiện được chứng nhận Polychrome RGB Sync để tạo hiệu ứng ánh sáng độc đáo của riêng họ.

BIOS trực quan với một số cải tiến mới

BIOS của ASRock Z790 PG Lightning WiFi nói riêng và của các sản phẩm ASRock nói chung, ở màn hình truy cập lần đầu sẽ hiển thị một màn hình đồ họa được gọi là Easy Mode, trông rất giản dị và nhẹ nhàng, cung cấp một số thông tin cơ bản và trực quan cho người dùng. Nếu muốn tìm hiểu sâu hơn, lúc này cần bấm phím F6 để chuyển nhanh sang chế độ Advanced Mode với nhiều lựa chọn cài đặt và tinh chỉnh. Nếu muốn hiển thị chế độ Advanced Mode từ đầu sau lần khởi động tiếp theo, người dùng thể chỉ định chế độ khởi động trong mục Settings –UEFI Advanced.

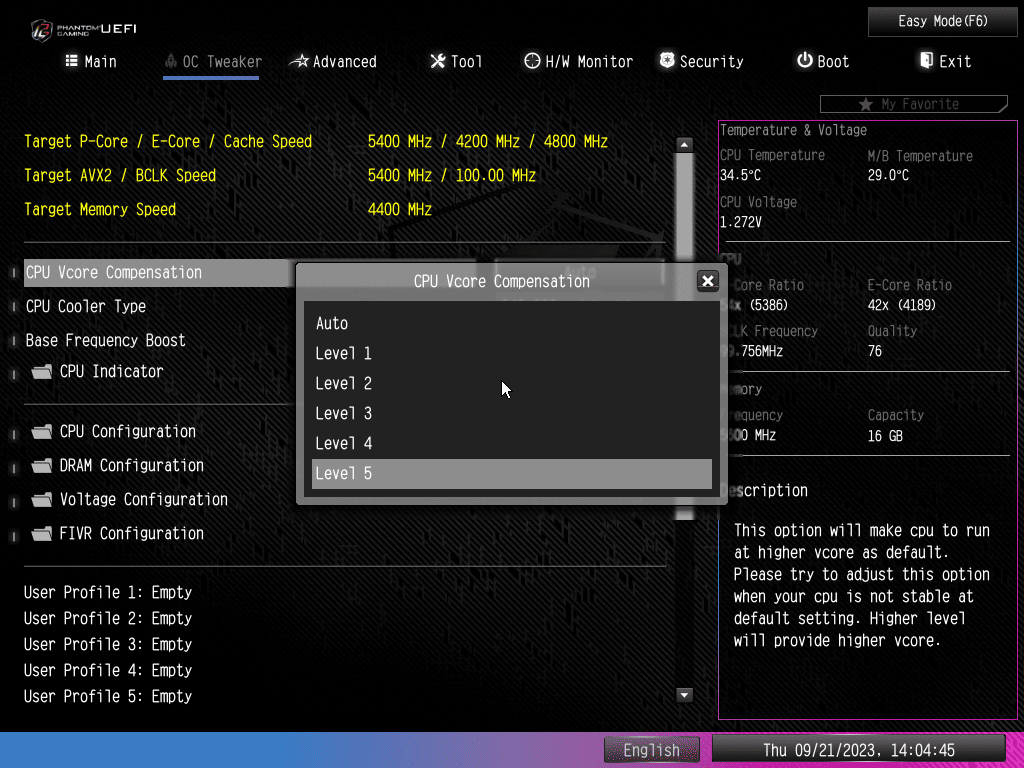

Tab OC Tweker cho phép tinh chỉnh nhiều thứ liên quan tới CPU, RAM và các thành phần khác. ASRock chia menu OC Tweaker rất trực quan để người dùng dễ dàng tinh chỉnh hệ thống, trong đó được chia thành các mục thành CPU Configuration, DRAM Configuration, Voltage Configuration và FIVR Configuration. Ngoài ra, hiện tại có tùy chọn CPU Vcore Compensation (LLC), lựa chọn CPU Cooler Typer và mục điều chỉnh điện năng hoạt động của vi xử lý theo giá trị PL tức Base Frequency Boost.

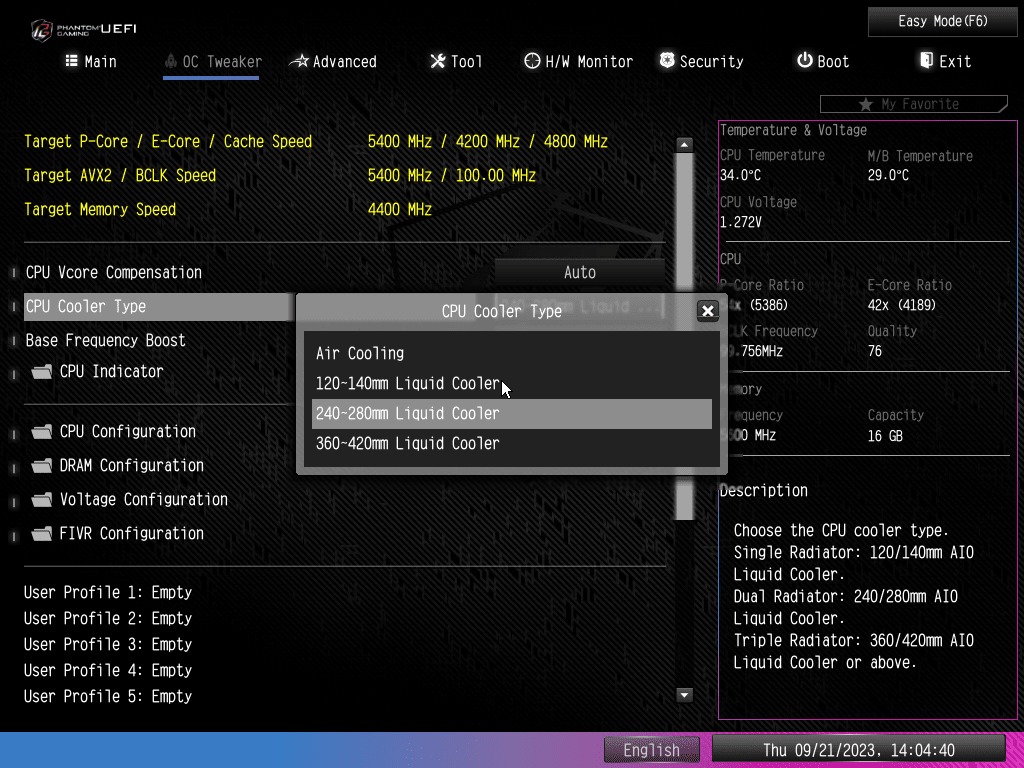

Tính năng CPU Cooler Typer được ASRock trang bị từ mùa Z690, nó điều chỉnh giá trị PL/TDP theo từng loại tản được sử dụng trong BIOS (CPU Cooler Type), điều này sẽ giúp người dùng có thể đạt được mức hiệu năng tốt nhất khi sử dụng từng loại tản nhiệt tương ứng.

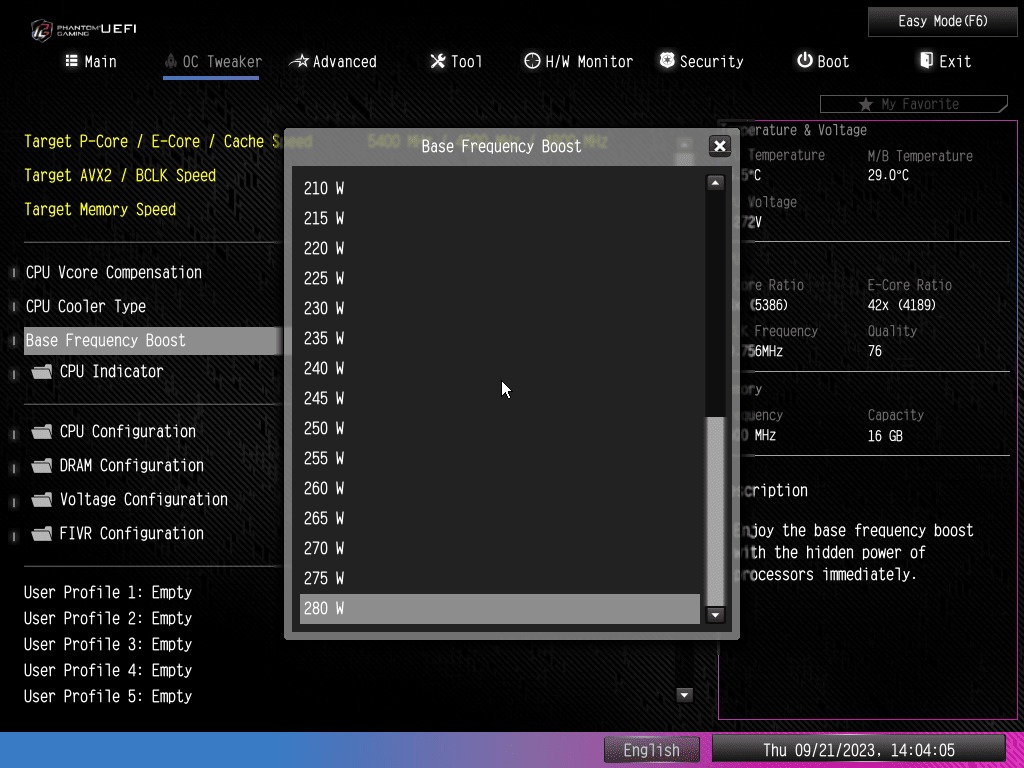

Ngoài việc cho phép lựa chọn từng mục theo tản nhiệt sử dụng, ASRock cũng áp dụng công nghệ Base Frequency Boost với mức cao nhất là 280W, đồng thời vẫn cho phép người dùng tùy chỉnh các giá trị PL1/PL2 lên tới mức vô hạn.

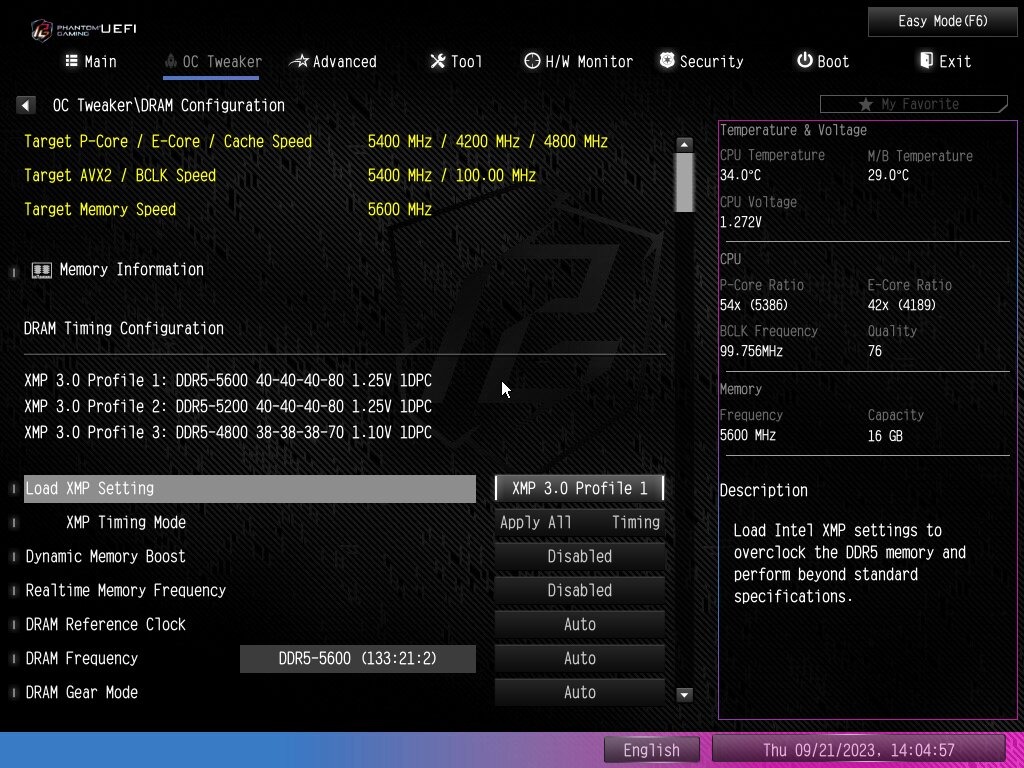

Với bo mạch chủ ASRock cho Intel, chúng ta có thể ép xung bộ nhớ bằng cấu hình XMP được áp sẵn từ NSX bộ nhớ bằng cách chọn chế độ XMP Profile trong cài đặt BIOS. Từ Chế độ XMP, người dùng cũng thể chọn áp dụng tất cả Timing phụ được ghi trong cấu hình XMP hoặc chỉ Timing chính như Độ trễ CAS. Khi giá trị cài đặt XMP Profile trong BIOS được đặt thành Auto, lúc này xung nhịp của bộ nhớ sẽ tự động nhận diện theo chuẩn JEDEC. JEDEC hiện tại cao nhất của DDR4 là đến 3200MHz và 5600MHz đối với DDR5.

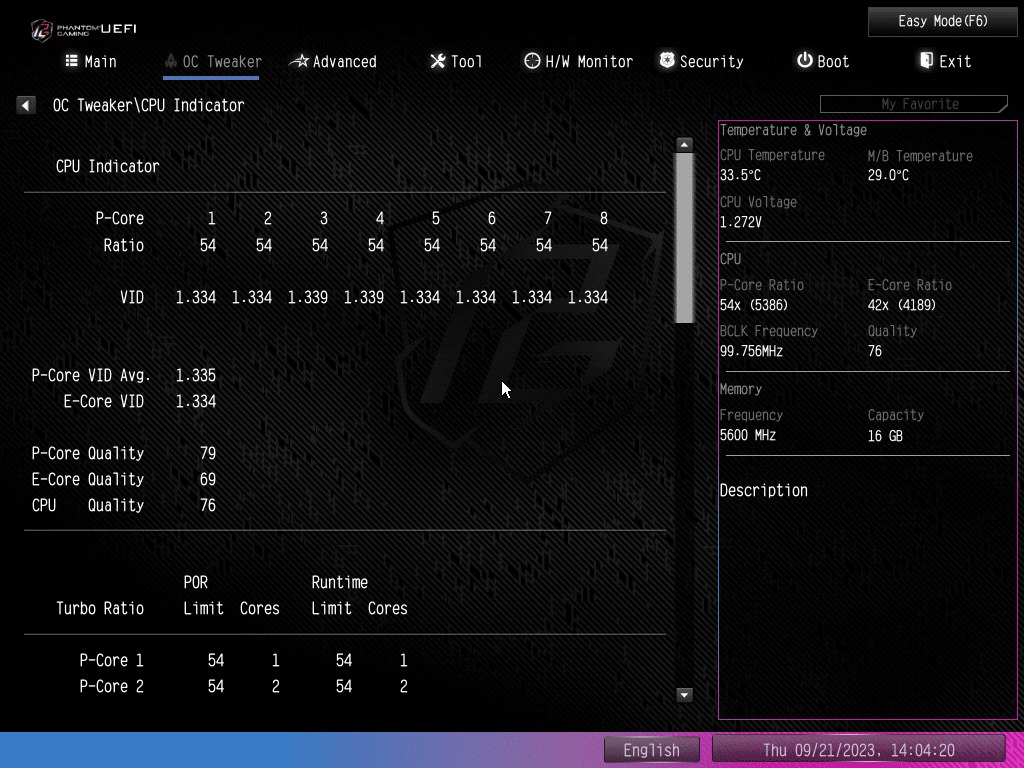

Điểm mới nhất của bo mạch chủ lần này là ASRock đã trang bị thêm tính năng CPU Indicator để giúp người dùng có thể theo dõi chất lượng điện áp của vi xử lý ở từng core, đồng thời cũng chỉ ra được vi xử lý nào ngon hay dở bằng cách chấm điểm ở mục CPU Quality. Đây là tính năng thường thấy ở bo mạch chủ ASUS và MSI mùa trước.
