Mainboard ASUS PRIME Z690-A

Intel Socket LGA1700 cho Bộ xử lý Intel Core™, Pentium Gold và Celeron thế hệ thứ 12
Hỗ trợ Công nghệ Intel Turbo Boost 2.0 và Công nghệ Intel Turbo Boost Max 3.0 **

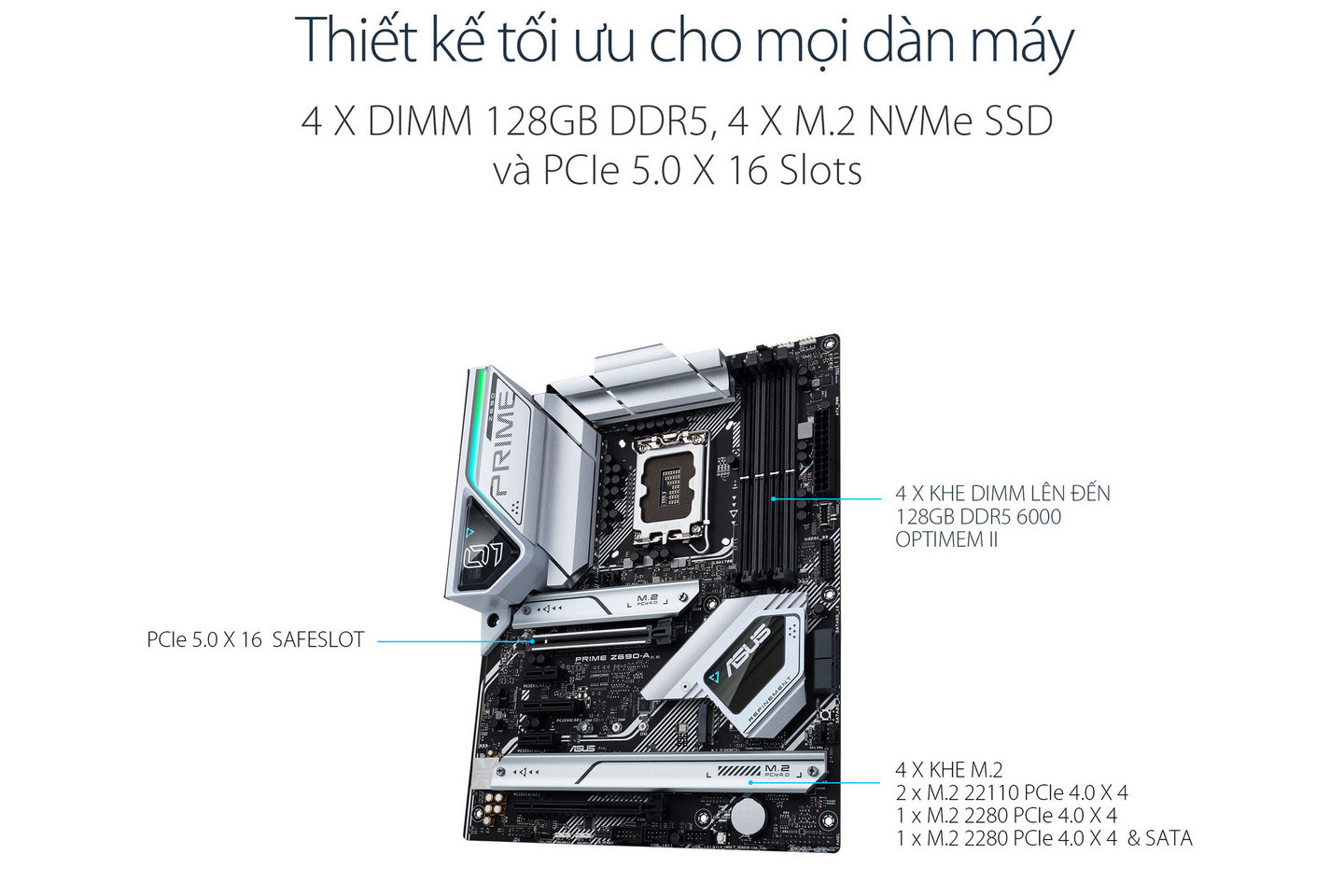

4 x DIMM, Tối đa 128GB, DDR5 6000 (OC) / 5800 (OC) / 5600 (OC) / 5400 (OC) / 5200 (OC) / 5000 (OC) / 4800 Non-ECC, Bộ nhớ không đệm *
Kiến trúc bộ nhớ kênh đôi
Hỗ trợ cấu hình bộ nhớ cao cấp Intel (XMP)
OptiMem II

* Các loại bộ nhớ được hỗ trợ, tốc độ dữ liệu (Tốc độ) và số lượng mô-đun DRAM khác nhau tùy thuộc vào cấu hình CPU và bộ nhớ.

1 x DisplayPort **
1 x HDMI ***

* Thông số kỹ thuật đồ họa có thể khác nhau giữa các loại CPU.
** Hỗ trợ 8K @ 60Hz như được chỉ định trong DisplayPort 1.4.
*** Hỗ trợ 4K @ 60Hz như được chỉ định trong HDMI 2.1.

Bộ xử lý Intel thế hệ thứ 12*
1 x khe cắm PCIe 5.0 / 4.0 / 3.0 x16

Bộ chip Intel Z690 ***

1 x khe cắm PCIe 3.0 x16 (hỗ trợ chế độ x4)
1 x khe cắm PCIe 3.0 x4
2 x khe cắm PCIe 3.0 x1

* Vui lòng kiểm tra bảng phân đôi PCIe trong trang web hỗ trợ.
** Hỗ trợ Bộ nhớ Intel Optane Dòng H trên khe cắm PCIE gắn PCH.

Hỗ trợ 4 khe cắm x M.2 và 4 x cổng SATA 6Gb / s *

Bộ xử lý thế hệ thứ 12 của Intel
Khe cắm M.2_1 (Phím M), loại 2242/2260/2280/22110
- Bộ xử lý Intel 12th Gen hỗ trợ chế độ PCIe 4.0 x4.

Bộ chip Intel Z690 **

Khe cắm M.2_2 (Phím M), kiểu 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4)
Khe cắm M.2_3 (Phím M), loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4)
Khe cắm M.2_4 (Phím M), kiểu 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4 & SATA)
4 x cổng SATA 6Gb / s
* Công nghệ lưu trữ nhanh Intel hỗ trợ NVMe RAID 0/1/5, SATA RAID 0/1/5/10.
** Công nghệ Lưu trữ Nhanh Intel hỗ trợ Bộ nhớ Intel Optane Dòng H trên các khe cắm M.2 gắn với PCH.

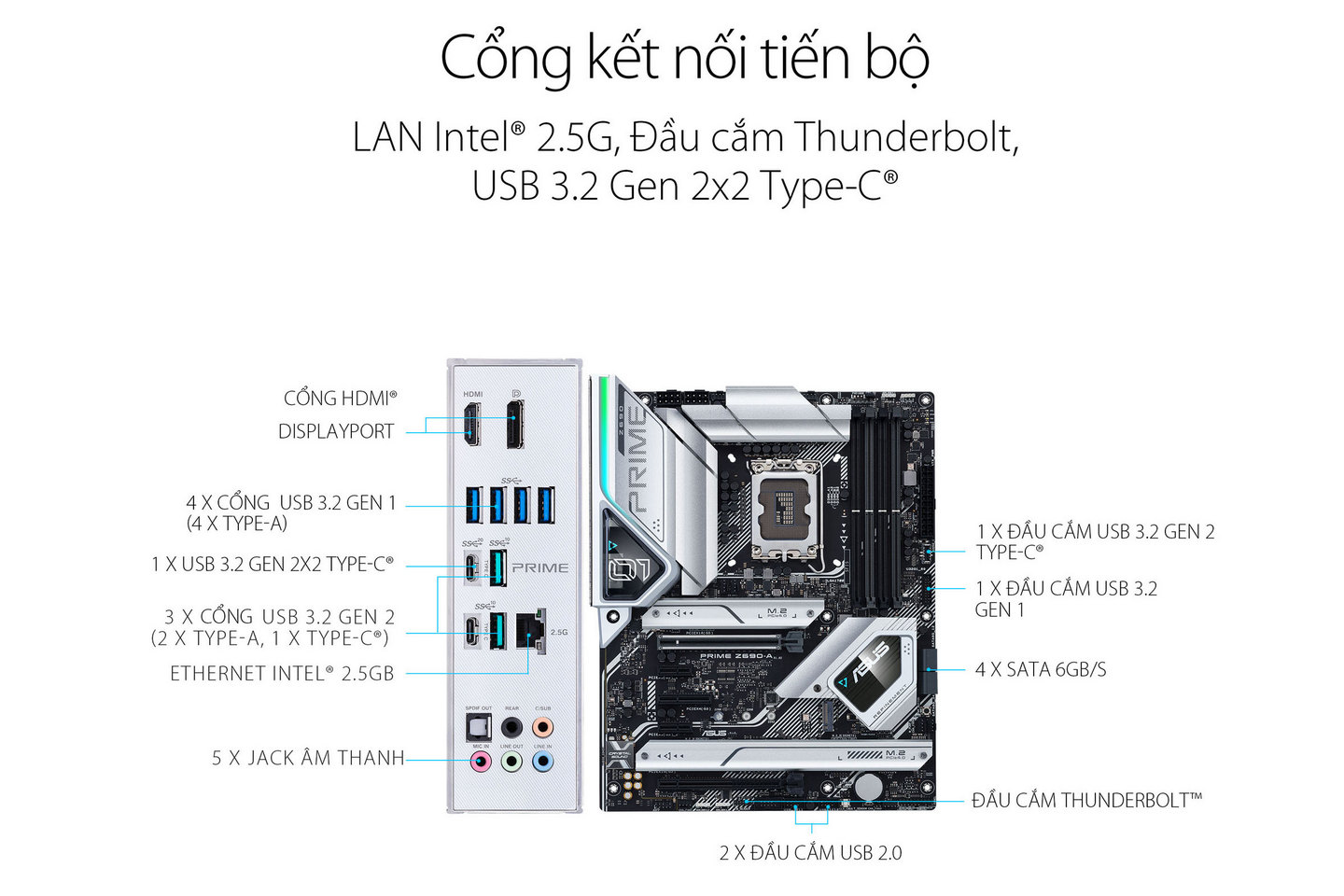

USB phía sau: Tổng số 8 cổng
1 x Cổng USB 3.2 Gen 2x2 (1 x USB Type-C)
3 x Cổng USB 3.2 Gen 2 (2 x Type-A + 1 x USB Type-C)
4 x Cổng USB 3.2 Gen 1 (4 x Loại-A)

USB phía trước: Tổng số 7 cổng
1 x đầu nối USB 3.2 Thế hệ 2 ((các) hỗ trợ USB Type-C)
1 x (Các) tiêu đề USB 3.2 Thế hệ 1 hỗ trợ thêm 2 cổng USB 3.2 Thế hệ 1
2 x đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

Âm thanh vòm Realtek S1220A 7.1 CODEC Âm thanh độ nét cao *
- Cảm giác trở kháng cho đầu ra tai nghe phía trước và phía sau
- Bộ khuếch đại âm thanh bên trong để tăng cường âm thanh chất lượng cao nhất cho tai nghe và loa
- Hỗ trợ: Phát hiện giắc cắm, Đa luồng, Kiểm tra lại giắc cắm ở bảng điều khiển phía trước
- Đầu ra phát lại âm thanh nổi SNR 120 dB chất lượng cao và đầu vào ghi âm 113 dB SNR (Đầu vào)
- Hỗ trợ phát lại lên đến 32-Bit / 192 kHz *

Tính năng âm thanh
- Che chắn âm thanh
- Bộ điều chỉnh trước nguồn giúp giảm nhiễu nguồn điện đầu vào để đảm bảo hiệu suất nhất quán
- Cổng ra S / PDIF quang học phía sau
- Tụ âm thanh cao cấp
- Các lớp PCB âm thanh chuyên dụng
- Bìa âm thanh
- Mạch de-pop độc đáo
* Do hạn chế về băng thông HDA, 32-Bit / 192 kHz không được hỗ trợ cho âm thanh Âm thanh vòm 7.1.

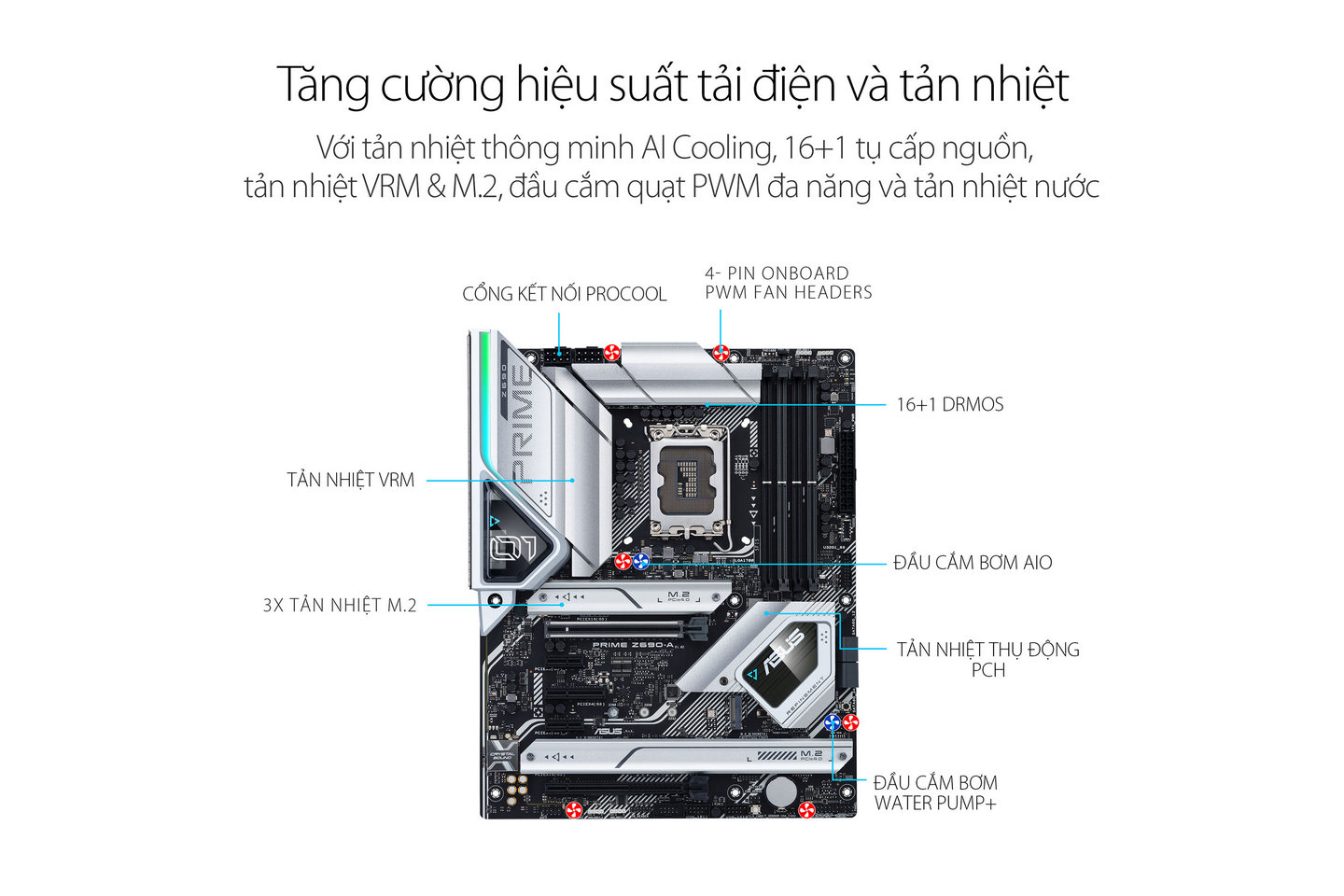

Liên quan đến Quạt và Làm mát
1 x đầu cắm Quạt CPU 4 chân
1 x đầu cắm Quạt OPT CPU 4 chân
1 x 4 đầu cắm AIO Pump
4 x 4-pin đầu cắm Chassis Fan
1 x W_PUMP + tiêu đề

Liên quan đến nguồn
1 x đầu nối Nguồn chính 24 chân
Đầu nối nguồn 2 x 8 chân + 12V
Liên quan đến lưu trữ
4 x khe cắm M.2 (Phím M)
4 x cổng SATA 6Gb / s

USB
1 x đầu nối USB 3.2 Thế hệ 2 ((các) hỗ trợ USB Type-C®)
1 x (Các) tiêu đề USB 3.2 Thế hệ 1 hỗ trợ thêm 2 cổng USB 3.2 Thế hệ 1
2 x đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

Cổng khác

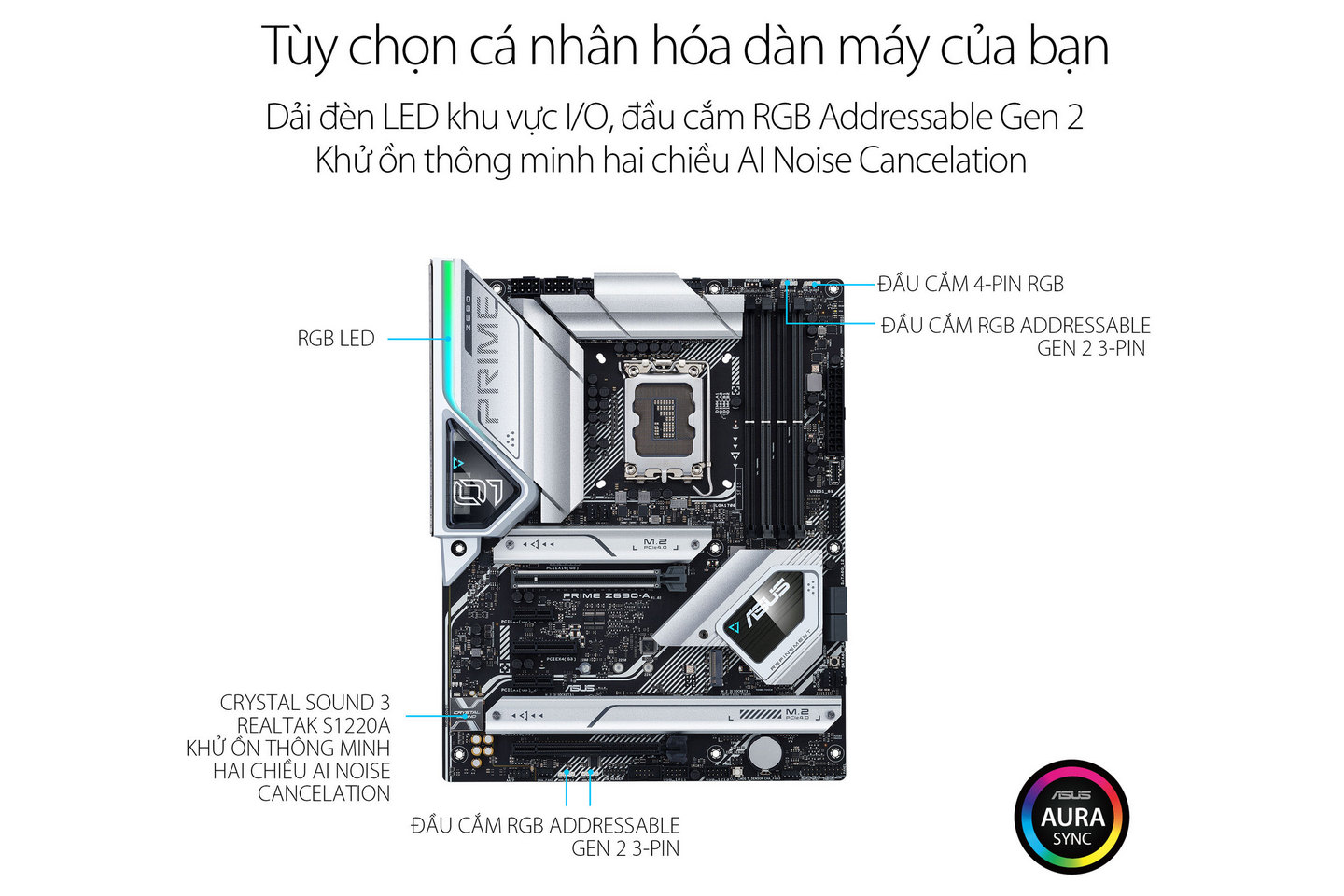

3 x (Các) tiêu đề Gen 2 có thể định địa chỉ
1 x đầu cắm AURA RGB
1 x nút Xóa CMOS
1 x tiêu đề Cổng COM
1 x dây nhảy quá áp CPU
1 x Đầu cắm âm thanh bảng điều khiển phía trước (AAFP)
1 x nút Nguồn
1 x tiêu đề SPI TPM (14-1pin)
1 x 20-3 pin Tiêu đề bảng điều khiển hệ thống với chức năng xâm nhập khung
1 x đầu cắm cảm biến nhiệt
1 x đầu cắm Thunderbolt™
