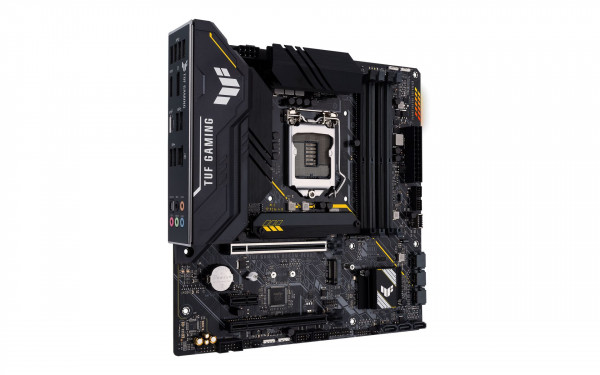

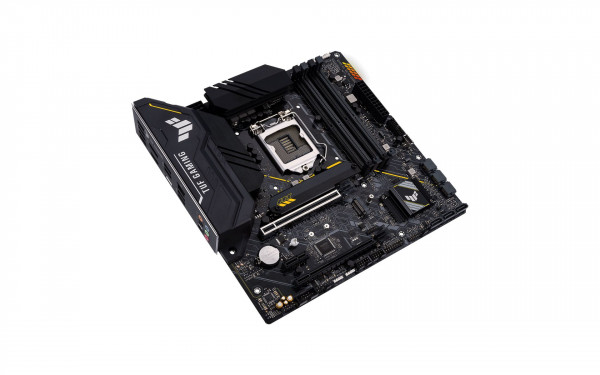

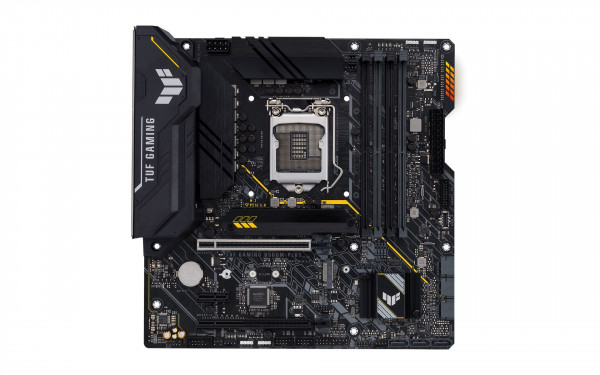

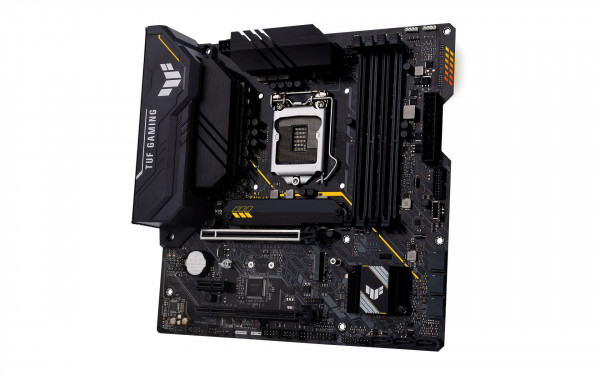

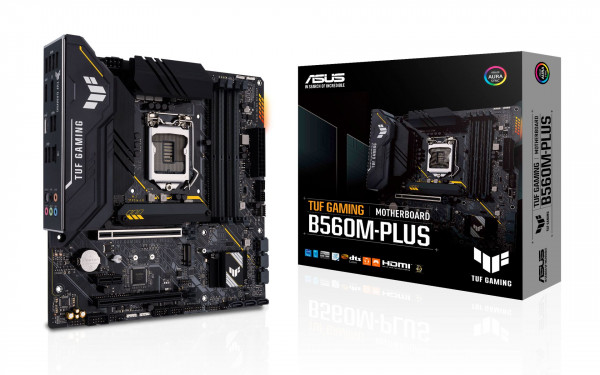

Mainboard ASUS TUF GAMING B560M-PLUS

Mainboard ASUS TUF GAMING B560M-PLUS

Intel® Socket LGA1200 cho Bộ xử lý Intel® Core ™ thế hệ thứ 11 & Bộ xử lý Intel® Core ™, Pentium® Gold và Celeron® thế hệ thứ 10
Hỗ trợ CPU Intel® 14 nm

Hỗ trợ Công nghệ Intel® Turbo Boost 2.0 và Công nghệ Intel® Turbo Boost Max 3.0 **

Kênh bộ nhớ: 4DDR4 (Kênh đôi)
Kích thước bộ nhớ tối đa: 128GB
DDR4 5000 (OC) / 4800 (OC) / 4600 (OC) / 4400 (OC) / 4266 (OC) / 4000 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3333 (OC) / 3200/2933/2800/2666/22400/22133 MHz Không phải ECC, Bộ nhớ không đệm *

Kiến trúc bộ nhớ kênh đôi

Hỗ trợ cấu hình bộ nhớ cao cấp Intel® (XMP)

OptiMem II

* Bộ xử lý Intel® Core ™ i7 / i9 thế hệ thứ 10 hỗ trợ 2933/2800/2666/2400/2133 nguyên bản, những bộ xử lý khác sẽ chạy ở tốc độ truyền tối đa là DDR4 2666MHz.

* Bộ xử lý Intel® thế hệ thứ 11 hỗ trợ 3200/2933/2800/2666/2400/2133 nguyên bản.

1 x DisplayPort 1.4 **
2 x HDMI ™ 2.0
* Thông số kỹ thuật đồ họa có thể khác nhau giữa các loại CPU.

** Bộ xử lý Intel® thế hệ thứ 11 & thứ 10 hỗ trợ DisplayPort 1.4 với độ phân giải 4096 x 2304 @ 60Hz. Vui lòng tham khảo www.intel.com để biết bất kỳ thông tin cập nhật nào.

*** Chỉ bộ xử lý Intel® Thế hệ thứ 11 mới hỗ trợ HDMI ™ 2.0 với tối đa. độ phân giải 4K @ 60Hz, những người khác sẽ chỉ hỗ trợ HDMI ™ 1.4 ở mức tối đa. độ phân giải 4K @ 30Hz. Vui lòng tham khảo www.intel.com để biết bất kỳ thông tin cập nhật nào.

1 x PCIe 4.0 x16 + 1 x PCIe 3.0 x16 (tối đa x4)
Bộ xử lý Intel® thế hệ thứ 11 & thứ 10

1 x khe cắm PCIe 4.0 / 3.0 x16 *

- Bộ xử lý Intel® Thế hệ thứ 11 hỗ trợ PCIe 4.0 x16

- Bộ xử lý Intel® 10th Gen hỗ trợ PCIe 3.0 x16

Bộ chip Intel® B560

1 x khe cắm PCIe 3.0 x16 (hỗ trợ chế độ x4) *

1 x khe cắm PCIe 3.0 x1

* Bật Remapping RST PCIe Storage Remapping cho các khe PCIe gắn PCH để kích hoạt Bộ nhớ Intel® Optane.

Hỗ trợ 2 khe cắm M.2 và 6 cổng SATA 6Gb / s
Bộ xử lý thế hệ thứ 11 của Intel

Khe cắm M.2_1 (Phím M), loại 2242/2260/2280

- Chỉ bộ xử lý Intel® Thế hệ thứ 11 hỗ trợ chế độ PCIe 4.0 x4, khe cắm này sẽ bị vô hiệu hóa đối với các CPU khác

Bộ chip Intel® B560

Khe cắm M.2_2 (Phím M), kiểu 2242/2260/2280 (hỗ trợ chế độ PCIe 3.0 x4 & SATA) *

6 x cổng SATA 6Gb / s

* Khe M.2_2 chia sẻ băng thông với SATA_2. Khi khe M.2_2 đang hoạt động ở chế độ SATA, SATA_2 sẽ bị vô hiệu hóa.

USB phía sau: Tổng số 6 cổng

2 x Cổng USB 3.2 Gen 2 (1 x Type-A + 1 x USB Type-C®)

4 x cổng USB 2.0 (4 x Loại A)

USB phía trước: Tổng số 7 cổng

2 x (Các) tiêu đề USB 3.2 Thế hệ 1 hỗ trợ thêm 4 cổng USB 3.2 Thế hệ 1

1 x (các) đầu cắm USB 2.0 hỗ trợ thêm 2 cổng USB 2.0

1 x (các) đầu cắm USB 2.0 hỗ trợ thêm 1 cổng USB 2.0

ALC887 / 897
- Hỗ trợ: Phát hiện giắc cắm, Đa luồng, Kiểm tra lại giắc cắm ở bảng điều khiển phía trước

- Hỗ trợ phát lại lên đến 24-Bit / 192 kHz "

Tính năng âm thanh

- Che chắn âm thanh

- Tụ âm thanh cao cấp của Nhật Bản

- Các lớp PCB âm thanh chuyên dụng

** Cần có khung với mô-đun âm thanh HD ở bảng điều khiển phía trước để hỗ trợ đầu ra âm thanh Âm thanh vòm 7.1.

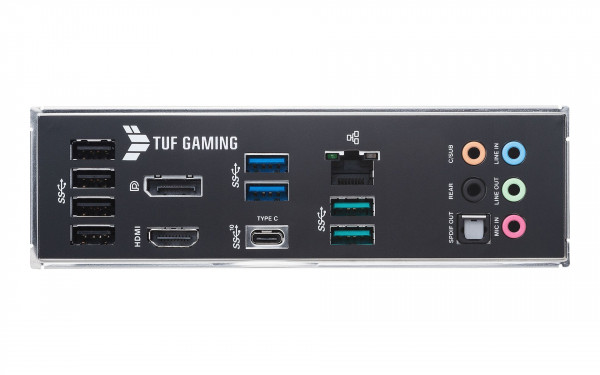

2 x Cổng USB 3.2 Gen 2 (1 x Type-A, 1 x USB Type-C®)

4 x cổng USB 2.0 (4 x Loại A)

1 x DisplayPort

2 x cổng HDMI ™

1 x Cổng Ethernet Intel® I219-V 1Gb

1 x khe cắm V-M.2 (Phím E)

3 x giắc cắm âm thanh

1 x Cổng kết hợp bàn phím / chuột PS / 2

Quạt và Làm mát

1 x đầu cắm Quạt CPU 4 chân

1 x 4 đầu cắm CPU OPT Fan

2 x 4-pin đầu cắm Chassis Fan

Liên quan đến quyền lực

1 x đầu nối Nguồn chính 24 chân

1 x đầu nối nguồn 8 chân + 12V

Lưu trữ

2 x khe cắm M.2 (Phím M)

6 x cổng SATA 6Gb / s

USB

2 x (Các) tiêu đề USB 3.2 Gen 1 hỗ trợ thêm 4 cổng USB 3.2 Gen1

1 x (các) đầu cắm USB 2.0 hỗ trợ thêm 2 cổng USB 2.0

1 x (các) đầu cắm USB 2.0 hỗ trợ thêm 1 cổng USB 2.0

Điều khoản khác

2 x AURA Addressable Gen 2 header(s)

2 x AURA RGB header(s)

1 x Clear CMOS header

1 x COM Port header

1 x Đầu cắm âm thanh bảng điều khiển phía trước (AAFP)

1 x LPT header

1 x S/PDIF Out header

1 x SPI TPM header (14-1pin)

1 x 20-3 pin Hệ thống bảng điều khiển với chức năng xâm nhập khung

ASUS 5X PROTECTION III

- DIGI + VRM

- Bảo vệ quá dòng DRAM nâng cao

- Bảo vệ ESD

- NGÔN NGỮ

- Bảo vệ quá áp

- SafeSlot Core +

- I / O mặt sau bằng thép không gỉ

ASUS Q-Design

- Q-DIMM

- Q-LED (CPU [đỏ], DRAM [vàng], VGA [trắng], Thiết bị khởi động [vàng xanh])

- Q-Slot

Giải pháp tản nhiệt ASUS

- Tản nhiệt M.2 linh hoạt

- Thiết kế tản nhiệt VRM

Đồng bộ hóa AURA

- (Các) tiêu đề AURA RGB

- (Các) tiêu đề RGB Gen 2 có thể định địa chỉ

Phần mềm độc quyền của ASUS

Armoury Crate

- AURA Creator

- AURA Sync

AI Suite 3

- Hiệu suất và Tiện ích tiết kiệm điện

TurboV EVO

EPU

Digi + VRM

Fan Xpert 2+

- Cập nhật EZ

ASUS CPU-Z

Bộ sạc AI

Công cụ DAEMON

Phần mềm chống vi rút Norton (Phiên bản dùng thử miễn phí)

WinRAR

UEFI BIOS

ASUS EZ DIY

- ASUS CrashFree BIOS 3

- ASUS EZ Flash 3

- Chế độ ASUS UEFI BIOS EZ

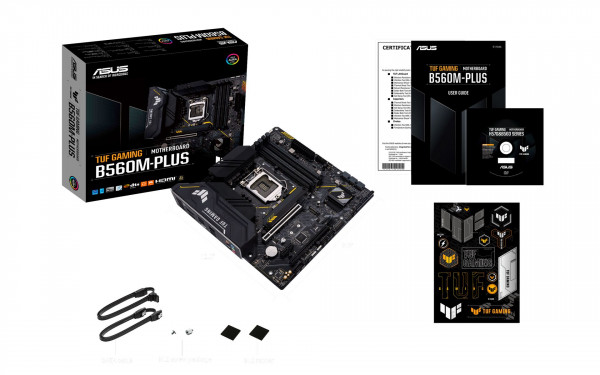

Cáp

2 x cáp SATA 6Gb / s

Điều khoản khác

1 x Gói cao su M.2

1 x gói vít SSD M.2

1 x Bộ giá đỡ M.2 Key E Dọc

Phương tiện cài đặt

1 x hỗ trợ DVD

Tài liệu

1 x Hướng dẫn sử dụng
