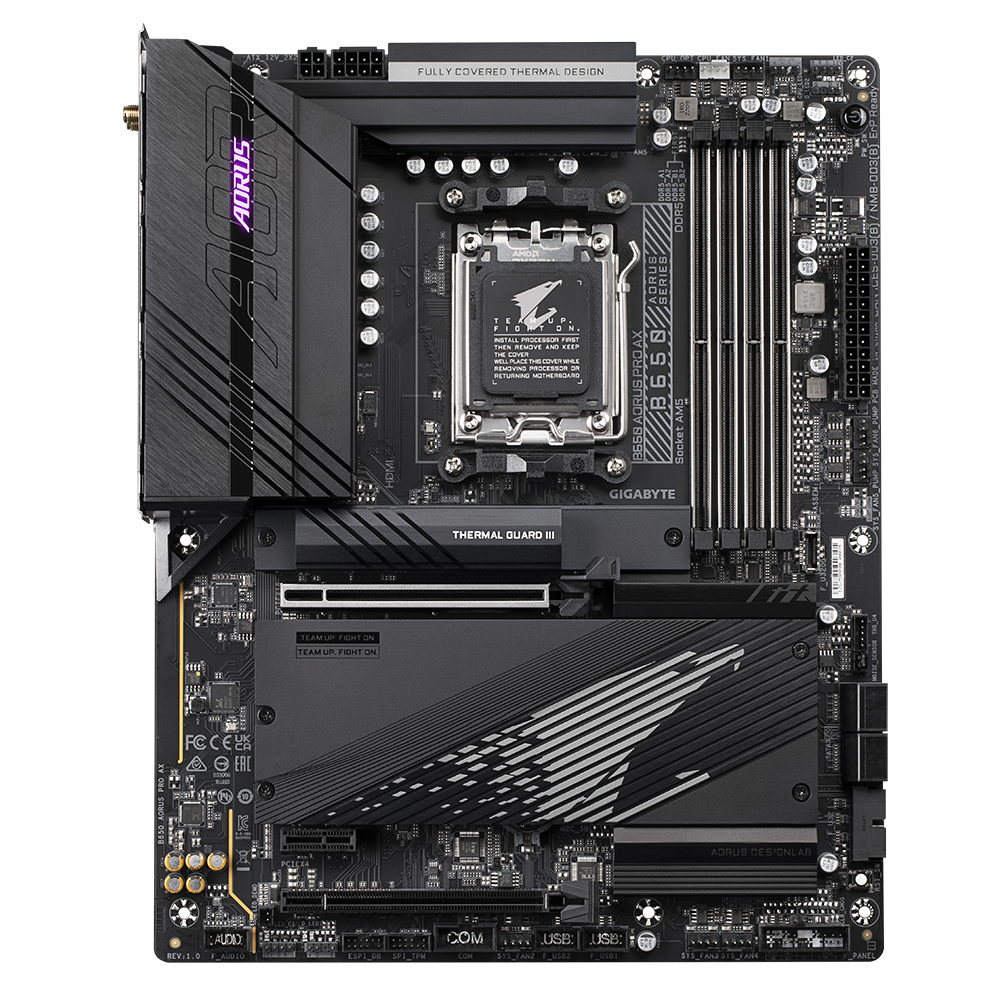

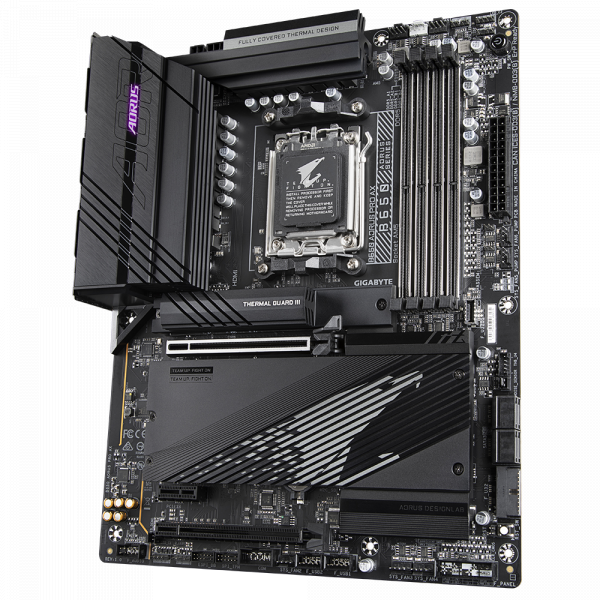

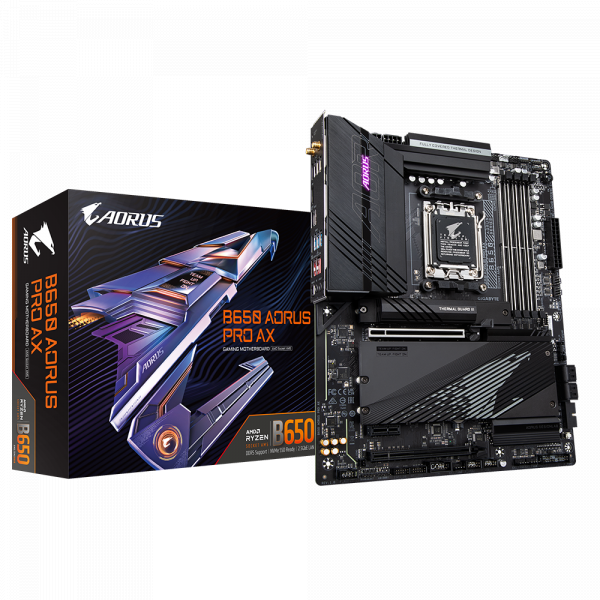

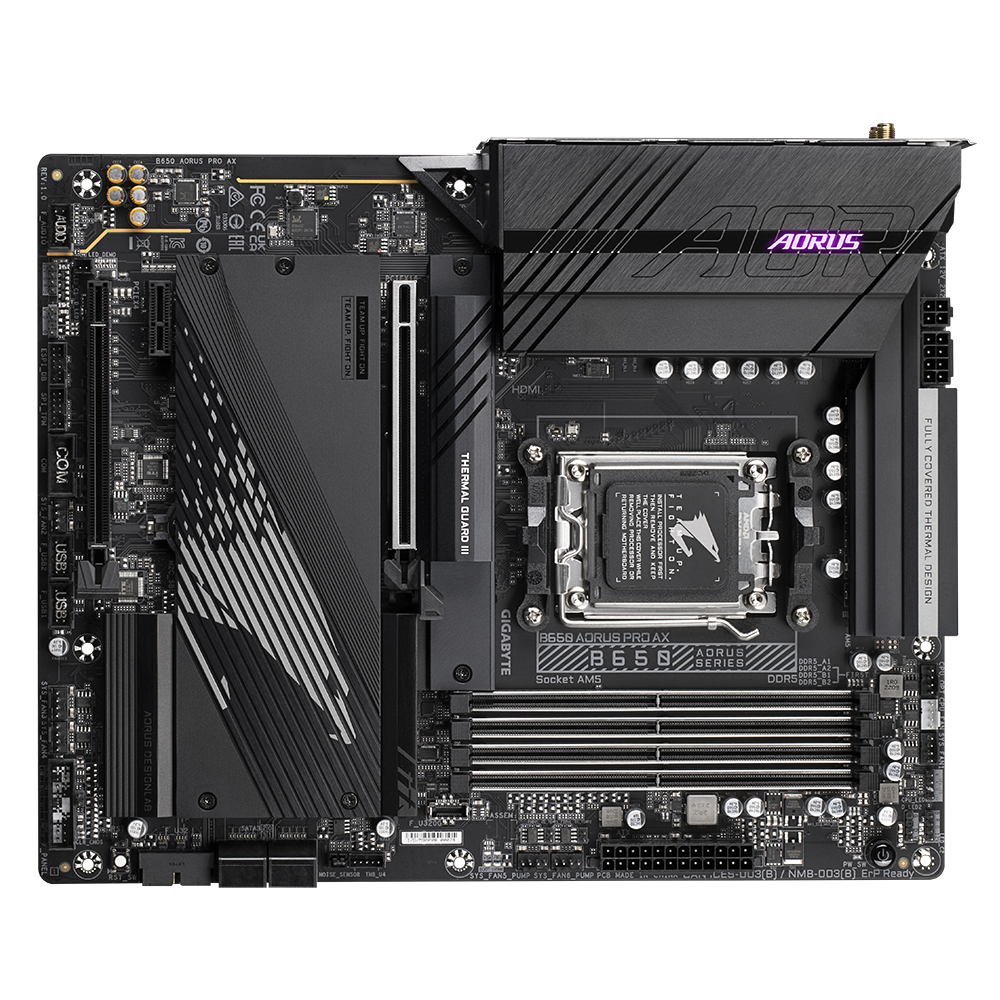

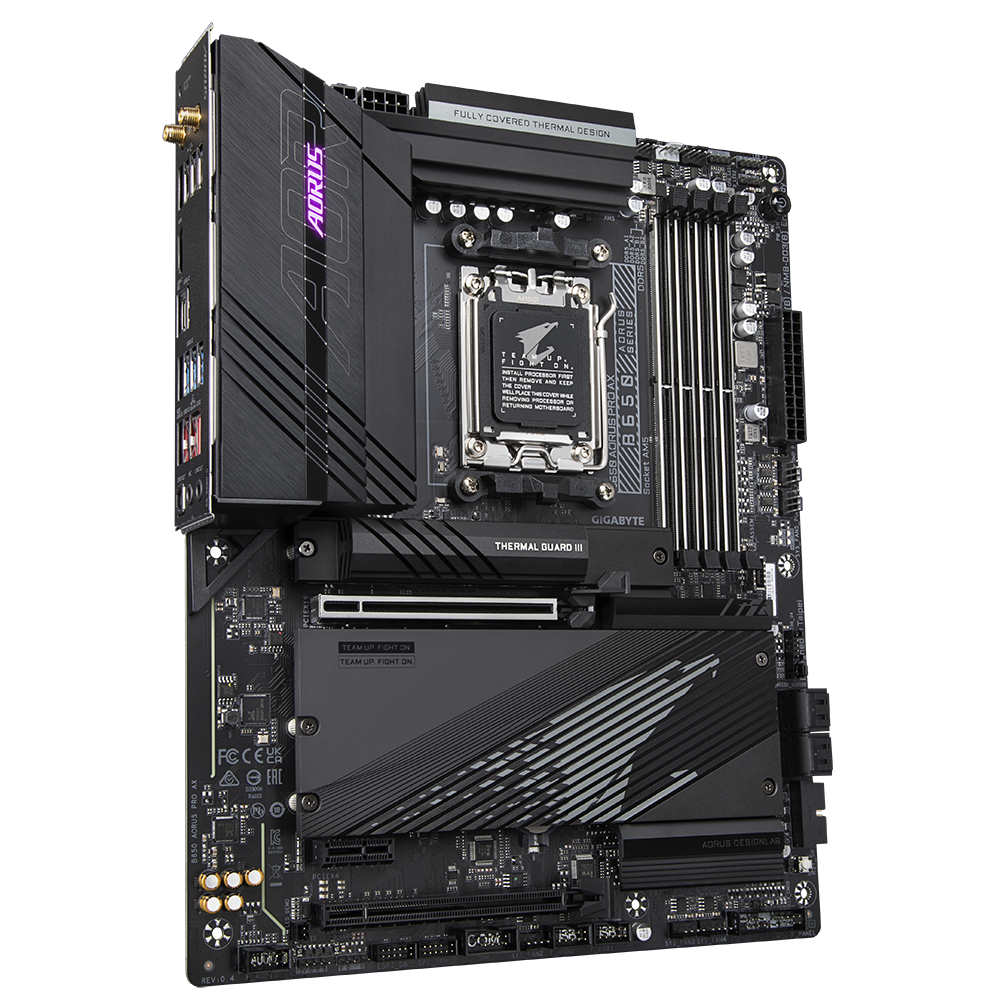

Mainboard Gigabyte B650 AORUS PRO AX (rev. 1.x)

CPU

• AMD Socket AM5, hỗ trợ cho: Bộ xử lý AMD Ryzen ™ 7000 Series

Chipset

• AMD B650

Bộ nhớ

• Hỗ trợ các mô-đun bộ nhớ DDR5 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5600(OC) / 5200 / 4800 / 4400 MT / s
• 4 x ổ cắm DDR5 DIMM hỗ trợ bộ nhớ hệ thống lên đến 128 GB (32 GB dung lượng DIMM đơn)
• Kiến trúc bộ nhớ kênh đôi
• Hỗ trợ các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không phải ECC Un-buffer
• Hỗ trợ cấu hình AMD EXtended để ép xung (AMD EXPO ™) và mô-đun bộ nhớ Extreme Memory Profile (XMP)

Đồ họa tích hợp

• 1 x cổng HDMI, hỗ trợ độ phân giải tối đa 4096x2160 @ 60 Hz

Âm thanh

• Realtek® ALC1220-VB CODEC

• Âm thanh độ nét cao
• 2/4 / 5.1 / 7.1 kênh

• Hỗ trợ S / PDIF Out

LAN

• Chip mạng LAN Intel® 2,5GbE (2,5 Gbps / 1 Gbps / 100 Mb / giây)

Khe mở rộng

• 1 x khe cắm PCI Express x16, hỗ trợ PCIe 4.0 và chạy ở x16 (PCIEX16)
  * Để có hiệu suất tối ưu, nếu chỉ lắp một card đồ họa PCI Express, hãy đảm bảo lắp nó vào khe PCIEX16.

• 1 x khe cắm PCI Express x16, hỗ trợ PCIe 4.0 và chạy ở x4 (PCIEX4)

* Khe cắm PCIEX4 chia sẻ băng thông với đầu nối M2C_SB. Khe cắm PCIEX4 sẽ không khả dụng khi thiết bị được lắp vào đầu nối M2C_SB.

• 1 x khe cắm PCI Express x1, hỗ trợ PCIe 3.0 và chạy ở x1 (PCIEX1)

Hỗ trợ công nghệ AMD CrossFire ™ (PCIEX16 và PCIEX4)

Giao diện lưu trữ

• 1 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 25110/2280 PCIe 5.0 * x4 / x2) (M2A_CPU)

* Hỗ trợ thực tế có thể khác nhau tùy theo CPU.

• 1 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 25110/2280 PCIe 4.0 x4 / x2) (M2B_CPU)

• 1 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 25110/2280 PCIe 4.0 x4 / x2) (M2C_SB)
• 4 x kết nối SATA 6Gb / s

Hỗ trợ RAID 0, RAID 1 và RAID 10 cho các thiết bị lưu trữ SSD NVMe
Hỗ trợ RAID 0, RAID 1 và RAID 10 cho các thiết bị lưu trữ SATA

USB

• 1 x cổng USB Type-C® ở mặt sau, với hỗ trợ USB 3.2 Gen 2
• 2 x cổng USB 3.2 Gen 2 Loại A (màu đỏ) ở mặt sau

• 4 x cổng USB 2.0/1.1 ở mặt sau

• 1 x cổng USB Type-C® với hỗ trợ USB 3.2 Gen 2x2, khả dụng thông qua đầu cắm USB bên trong
• 1 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ) ở mặt sau
• 2 x cổng USB 3.2 Gen 1 khả dụng thông qua đầu cắm USB bên trong
• 4 x cổng USB 2.0 / 1.1 khả dụng thông qua các đầu cắm USB bên trong

Bộ chip + Hub USB 3.2 Gen 1:

• 4 x cổng USB 3.2 Gen 1 ở mặt sau

Đầu nối I / O nội bộ

• 1 x 24 chân đầu nối nguồn chính ATX
• 1 x 8 chân đầu nối nguồn ATX 12V
• 1 x 4 chân đầu nối nguồn ATX 12V
• 1 x đầu cắm quạt CPU
• 1 x đầu cắm quạt tản nhiệt nước CPU
• 4 x đầu cắm quạt hệ thống
• 2 x quạt hệ thống / đầu bơm nước làm mát
• 2 x đầu cắm dải LED có thể định địa chỉ
• 2 x đầu cắm dải LED RGB
• 1 x dải LED làm mát CPU / đầu cắm dải LED RGB
• 3 x đầu nối M.2 Socket 3
• 4 x kết nối SATA 6Gb / s
• 1 x đầu cắm bảng điều khiển phía trước
• 1 x đầu cắm âm thanh bảng điều khiển phía trước
• 1 x đầu cắm USB Type-C®, với hỗ trợ USB 3.2 Gen 2x2
• 1 x đầu cắm USB 3.2 Thế hệ 1
• 2 x đầu cắm USB 2.0 / 1.1
• 1 x đầu cắm phát hiện tiếng ồn
• 1 x đầu nối thẻ bổ trợ THB_U4
• 1 x đầu cắm Mô-đun nền tảng đáng tin cậy (Chỉ dành cho mô-đun GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
• 1 x đầu cắm cổng nối tiếp
• 1 x nút đặt lại
• 1 x jumper đặt lại
• 2 x đầu cắm cảm biến nhiệt độ
• 1 x Clear CMOS jumper

Kết nối mặt sau

• 1 x nút Q-Flash Plus
• 2 x đầu nối ăng ten SMA (2T2R)
• 4 x cổng USB 2.0 / 1.1
• 1 x cổng HDMI
• 3 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ)
• 1 x cổng USB Type-C®, với hỗ trợ USB 3.2 Thế hệ 1
• 4 x cổng USB 3.2 Gen 1
• 1 x cổng RJ-45
• 2 x giắc cắm âm thanh
• 1 x đầu nối quang S / PDIF Out

Bộ điều khiển I / O

• Chip điều khiển iTE ® I / O

Giám sát hệ thống

• Phát hiện điện áp
• Phát hiện nhiệt độ
• Phát hiện tốc độ quạt
• Phát hiện tốc độ dòng chảy làm mát nước
• Cảnh báo lỗi quạt
• Kiểm soát tốc độ quạt

• Phát hiện tiếng ồn

BIOS

• 1 x 256 Mbit flash
• Sử dụng AMI UEFI BIOS được cấp phép
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Các tính năng độc đáo

• Hỗ trợ cho Trung tâm điều khiển GIGABYTE (GCC)

• Hỗ trợ Q-Flash
• Hỗ trợ cho Q-Flash Plus

Phần mềm đóng gói

• Norton® Internet Security (phiên bản OEM)
• Phần mềm quản lý băng thông mạng LAN

Hệ điều hành

• Hỗ trợ cho Windows 11 64-bit

• Hỗ trợ cho Windows 10 64-bit

Kích thước

• ATX

• 30.5cm x 24,4cm
