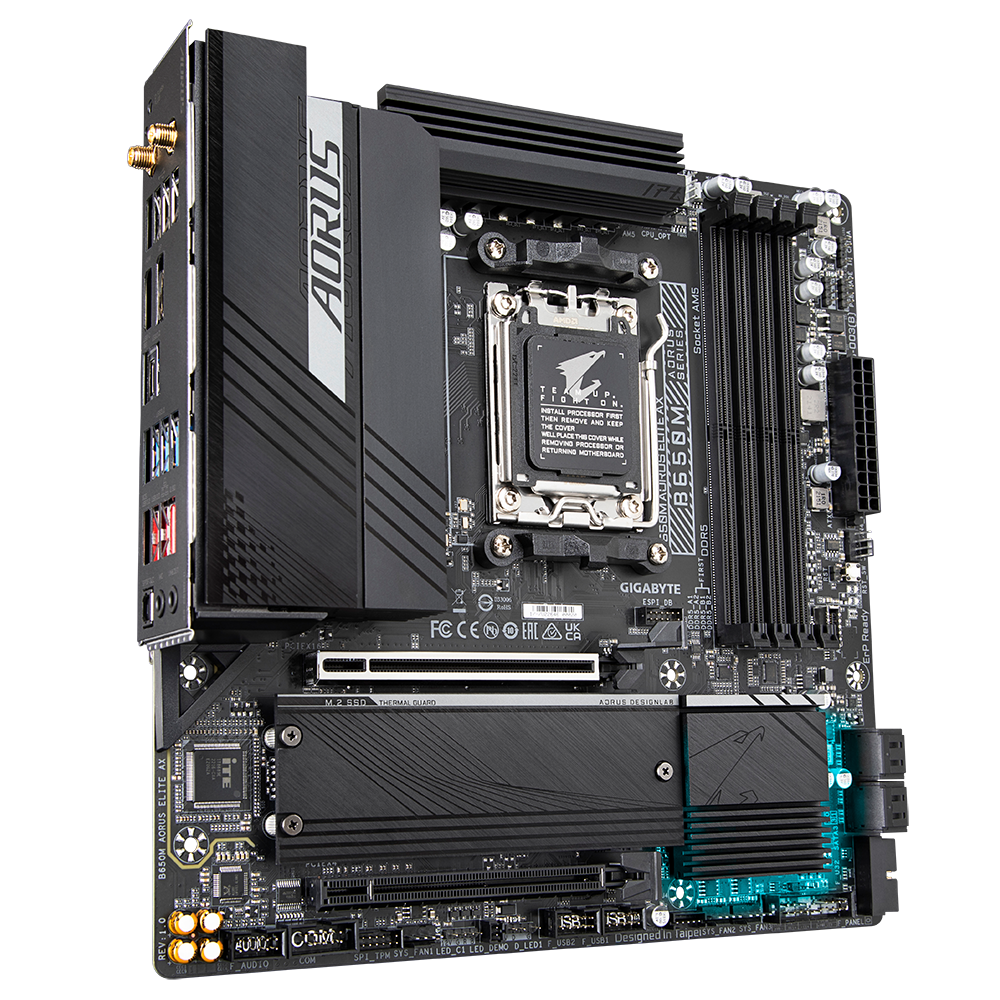

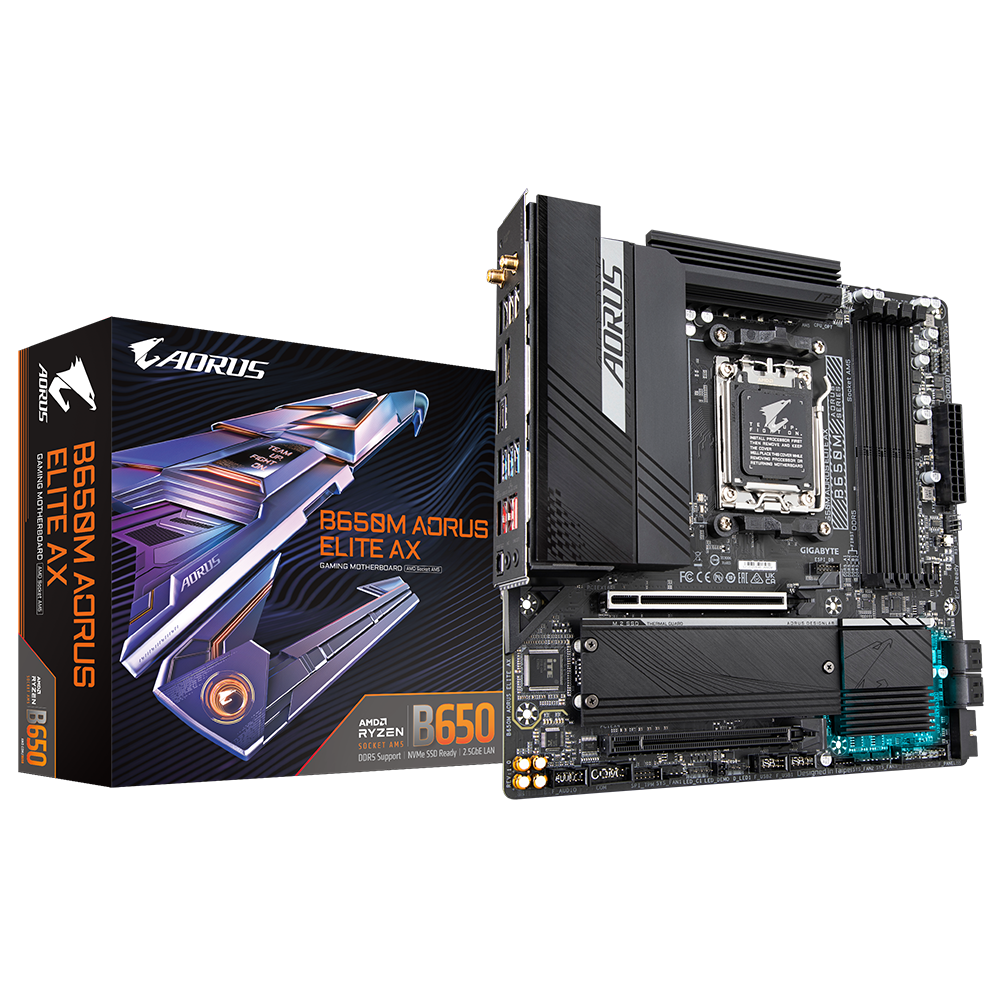

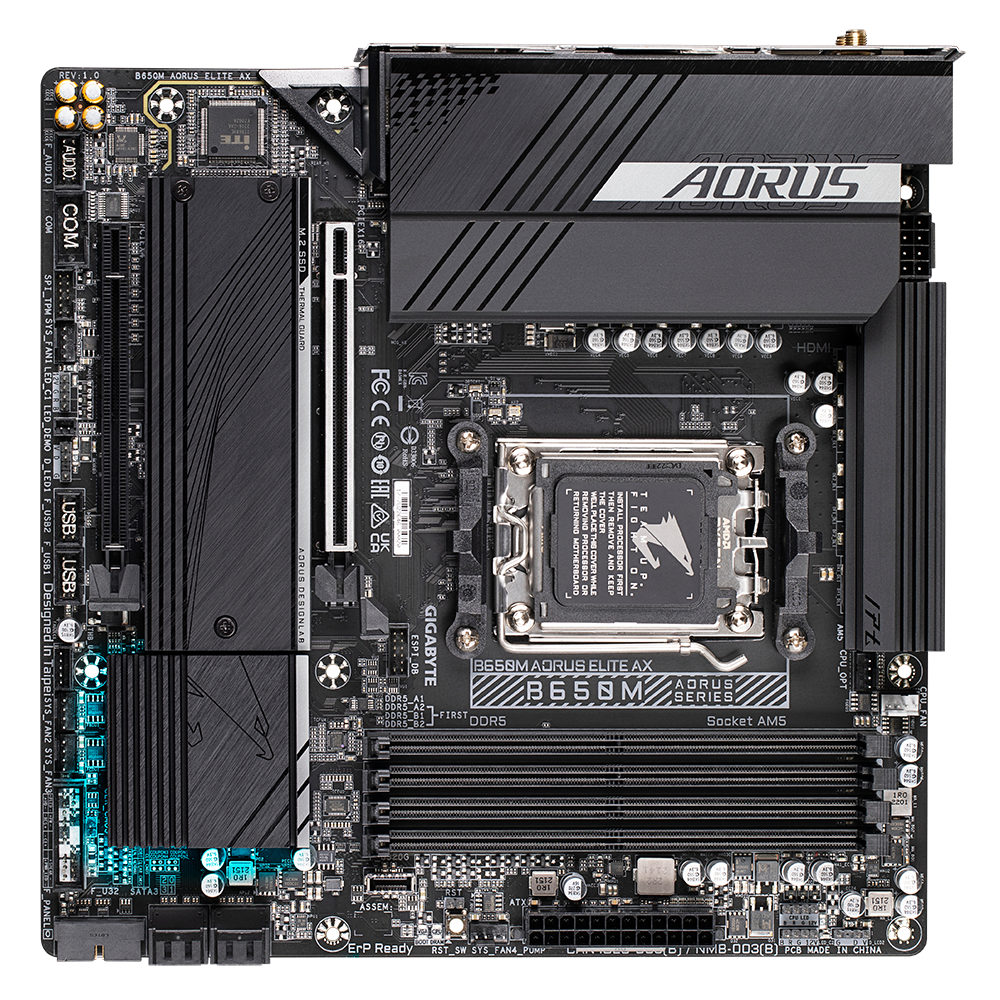

Mainboard Gigabyte B650M AORUS ELITE AX (phiên bản 1.x)

CPU

AMD Socket AM5, hỗ trợ cho: Bộ xử lý AMD Ryzen ™ 7000 Series

Chipset

AMD B650

Bộ nhớ

Hỗ trợ các mô-đun bộ nhớ DDR5 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5600(OC) / 5200 / 4800 / 4400 MT / s

4 x ổ cắm DDR5 DIMM hỗ trợ bộ nhớ hệ thống lên đến 128 GB (32 GB dung lượng DIMM đơn)

Kiến trúc bộ nhớ kênh đôi

Hỗ trợ các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không phải ECC Un-buffer

Hỗ trợ cấu hình AMD EXtended để ép xung (AMD EXPO ™) và mô-đun bộ nhớ Extreme Memory Profile (XMP)

Đồ họa tích hợp

Bộ xử lý đồ họa tích hợp:

1 x DisplayPort, hỗ trợ độ phân giải tối đa 3840x2160 @ 144 Hz

* Hỗ trợ phiên bản DisplayPort 1.4 và HDR.

1 x cổng HDMI, hỗ trợ độ phân giải tối đa 4096x2160 @ 60 Hz

* Hỗ trợ phiên bản HDMI 2.1 và HDCP 2.3.

** Hỗ trợ các cổng tương thích HDMI 2.1 TMDS gốc.

(Thông số kỹ thuật đồ họa có thể khác nhau tùy thuộc vào sự hỗ trợ của CPU.)

Âm thanh

Realtek® Audio CODEC

Âm thanh độ nét cao

2/4 / 5.1 / 7.1 kênh

Hỗ trợ S / PDIF Out

LAN

Chip mạng LAN Realtek® 2,5GbE (2,5 Gbps / 1 Gbps / 100 Mbps)

Khe mở rộng

CPU:

1 x khe cắm PCI Express x16, hỗ trợ PCIe 4.0 và chạy ở x16 (PCIEX16)

* Để có hiệu suất tối ưu, nếu chỉ lắp một cạc đồ họa PCI Express, hãy đảm bảo lắp nó vào khe PCIEX16.

Bộ chip:

1 x khe cắm PCI Express x16, hỗ trợ PCIe 4.0 và chạy ở x4 (PCIEX4)

Giao diện lưu trữ

CPU:

1 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 25110/2280 PCIe 5.0 * x4 / x2) (M2A_CPU)

* Hỗ trợ thực tế có thể khác nhau tùy theo CPU.

1 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 22110/2280 PCIe 4.0 x4 / x2) (M2B_CPU)

Bộ chip:

4 x kết nối SATA 6Gb / s

Hỗ trợ RAID 0, RAID 1 và RAID 10 cho các thiết bị lưu trữ SSD NVMe

Hỗ trợ RAID 0, RAID 1 và RAID 10 cho các thiết bị lưu trữ SATA

USB

CPU:

1 x cổng USB Type-C® ở mặt sau, với hỗ trợ USB 3.2 Gen 2

2 x cổng USB 3.2 Gen 2 Loại A (màu đỏ) ở mặt sau

CPU + HUB USB 2.0:

4 x cổng USB 2.0/1.1 ở mặt sau

Bộ chip:

1 x cổng USB Type-C® với hỗ trợ USB 3.2 Gen 2x2, khả dụng thông qua đầu cắm USB bên trong

3 x cổng USB 3.2 Gen 1 (1 cổng ở mặt sau, 2 cổng có sẵn thông qua đầu cắm USB bên trong)

4 x cổng USB 2.0 / 1.1 khả dụng thông qua các đầu cắm USB bên trong

Bộ chip + Hub USB 3.2 Gen 1:

4 x cổng USB 3.2 Gen 1 ở mặt sau

Đầu nối I / O nội bộ

1 x 24 chân đầu nối nguồn chính ATX

1 x 8 chân đầu nối nguồn ATX 12V

1 x đầu cắm quạt CPU

1 x đầu cắm quạt tản nhiệt nước CPU

3 x đầu cắm quạt hệ thống

1 x đầu cắm quạt hệ thống / máy bơm làm mát nước

2 x đầu cắm dải LED có thể định địa chỉ

2 x đầu cắm dải LED RGB

1 x dải LED làm mát CPU / đầu cắm dải LED RGB

2 x đầu nối M.2 Socket 3

4 x kết nối SATA 6Gb / s

1 x đầu cắm bảng điều khiển phía trước

1 x đầu cắm âm thanh bảng điều khiển phía trước

1 x đầu cắm USB Type-C®, với hỗ trợ USB 3.2 Gen 2x2

1 x đầu cắm USB 3.2 Thế hệ 1

2 x đầu cắm USB 2.0 / 1.1

1 x đầu cắm cổng nối tiếp

1 x đầu nối thẻ bổ trợ THB_U4

1 x đầu cắm Mô-đun nền tảng đáng tin cậy (Chỉ dành cho mô-đun GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)

1 x nút đặt lại

1 x jumper đặt lại

1 x Clear CMOS jumper

Kết nối mặt sau

1 x nút Q-Flash Plus

2 x đầu nối ăng ten SMA (2T2R)

1 x DisplayPort

1 x cổng HDMI

1 x cổng USB Type-C®, với hỗ trợ USB 3.2 Gen 2

2 x cổng USB 3.2 Gen 2 Type-A (màu đỏ)

5 x cổng USB 3.2 Gen 1

4 x cổng USB 2.0 / 1.1

1 x cổng RJ-45

1 x đầu nối quang S / PDIF Out

2 x giắc cắm âm thanh

Bộ điều khiển I / O

Chip điều khiển iTE ® I / O

Giám sát hệ thống

Phát hiện điện áp

Phát hiện nhiệt độ

Phát hiện tốc độ quạt

Phát hiện tốc độ dòng chảy làm mát nước

Cảnh báo lỗi quạt

Kiểm soát tốc độ quạt

BIOS

1 x 256 Mbit flash

Sử dụng AMI UEFI BIOS được cấp phép

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Các tính năng độc đáo

Hỗ trợ cho Trung tâm điều khiển GIGABYTE (GCC)

Hỗ trợ Q-Flash

Hỗ trợ cho Q-Flash Plus

Phần mềm đóng gói

Norton® Internet Security (phiên bản OEM)

Phần mềm quản lý băng thông mạng LAN

Hệ điều hành

Hỗ trợ cho Windows 11 64-bit

Hỗ trợ cho Windows 10 64-bit

Kích thước

 Micro ATX

 24,4cm x 24,4cm
