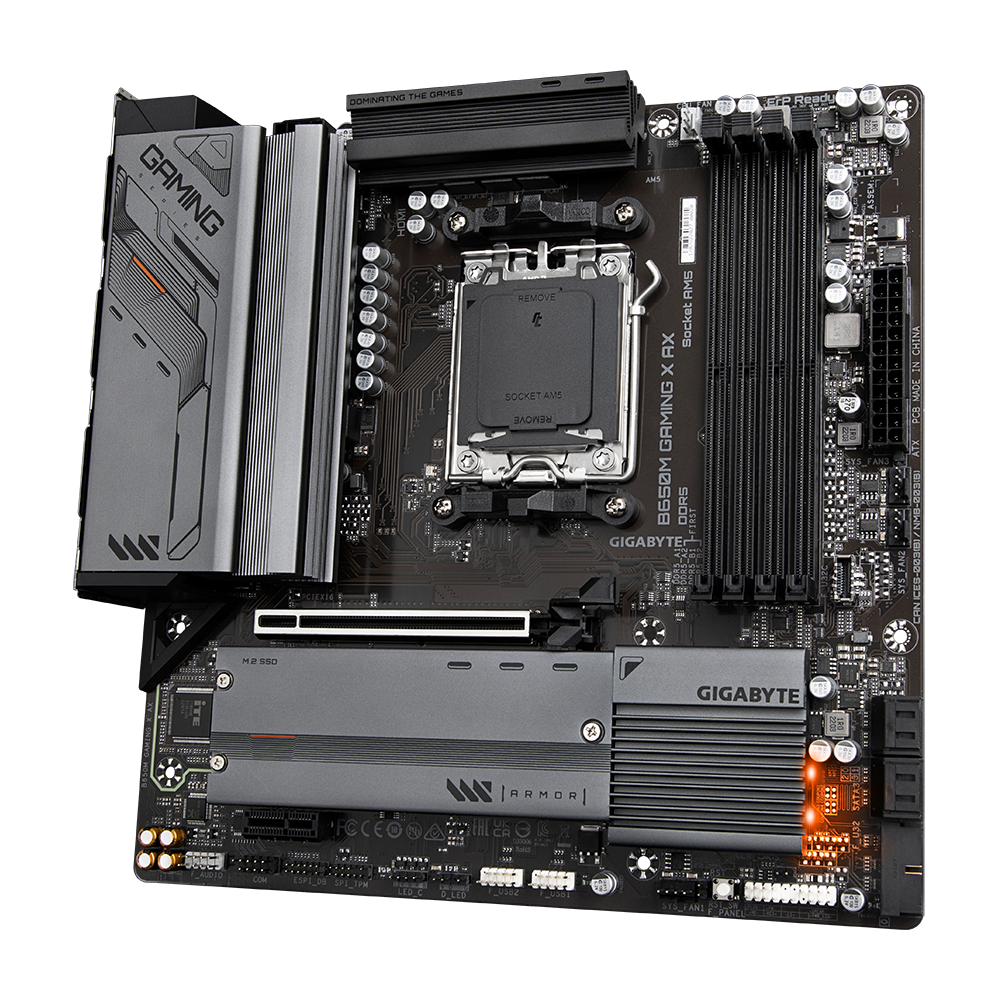

Mainboard Gigabyte B650M GAMING X AX (phiên bản 1.x)

Hãng sản xuất

Model

CPU

AMD Socket AM5, hỗ trợ cho: Bộ xử lý AMD Ryzen ™ 7000 Series

Chipset

AMD B650

Bộ nhớ

Hỗ trợ các mô-đun bộ nhớ DDR5 6400 (OC) / 6200 (OC) / 6000 (OC) / 5600 (OC) / 5200/400/400 MT / s
4 x ổ cắm DDR5 DIMM hỗ trợ bộ nhớ hệ thống lên đến 128 GB (32 GB dung lượng DIMM đơn)
Kiến trúc bộ nhớ kênh đôi
Hỗ trợ các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không phải ECC Un-buffer
Hỗ trợ cấu hình AMD EXtended để ép xung (AMD EXPO ™) và mô-đun bộ nhớ Extreme Memory Profile (XMP)

Đồ họa tích hợp

Bộ xử lý đồ họa tích hợp:

2 x Cổng DisplayPort, hỗ trợ độ phân giải tối đa 3840x2160 @ 144 Hz
* Hỗ trợ phiên bản DisplayPort 1.4 và HDR.
1 x cổng HDMI, hỗ trợ độ phân giải tối đa 4096x2160 @ 60 Hz
* Hỗ trợ phiên bản HDMI 2.1 và HDCP 2.3.
** Hỗ trợ các cổng tương thích HDMI 2.1 TMDS gốc.
(Thông số kỹ thuật đồ họa có thể khác nhau tùy thuộc vào sự hỗ trợ của CPU.)

Hỗ trợ tối đa 3 màn hình cùng một lúc

Âm thanh

Realtek® ALC1220-VB CODEC

Âm thanh độ nét cao

2/4/5.1/7.1 kênh

Hỗ trợ S/PDIF Out

LAN

Chip mạng LAN Intel® 2,5GbE (2,5 Gbps/1 Gbps/100 Mb / giây)

Khe mở rộng

CPU:

1 x khe cắm PCI Express x16, hỗ trợ PCIe 4.0 và chạy ở x16 (PCIEX16)

* Để có hiệu suất tối ưu, nếu chỉ lắp một cạc đồ họa PCI Express, hãy đảm bảo lắp nó vào khe PCIEX16.

Bộ chip:

1 x khe cắm PCI Express x16, hỗ trợ PCIe 4.0 và chạy ở x4 (PCIEX4)

* Khe cắm PCIEX4 chia sẻ băng thông với đầu nối M2C_SB. Khe cắm PCIEX4 sẽ không khả dụng khi thiết bị được lắp vào đầu nối M2C_SB.

1 x khe cắm PCI Express x16, hỗ trợ PCIe 3.0 và chạy ở x1 (PCIEX1)

Hỗ trợ công nghệ AMD CrossFire ™ (PCIEX16 và PCIEX4)

Giao diện lưu trữ

CPU:
2 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 25110/2280 PCIe 4.0 x4 / x2)
Bộ chip:
4 x đầu nối SATA 6Gb / s
Hỗ trợ RAID 0, RAID 1 và RAID 10 cho các thiết bị lưu trữ SSD NVMe Hỗ trợ
RAID 0, RAID 1 và RAID 10 cho các thiết bị lưu trữ SATA

USB

CPU:
1 x cổng USB Type-C ® ở mặt sau, với hỗ trợ USB 3.2 Gen 2
1 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ) ở mặt sau
CPU + Trung tâm USB 2.0:
4 x cổng USB 2.0 / 1.1 ở mặt sau
Bộ chip:
1 x cổng USB Type-C ® với hỗ trợ USB 3.2 Gen 2, khả dụng thông qua đầu cắm USB bên trong
4 x cổng USB 3.2 Gen 1 (2 cổng ở mặt sau, 2 cổng có sẵn thông qua đầu cắm USB bên trong)
4 x cổng USB 2.0 / 1.1 khả dụng thông qua các đầu cắm USB bên trong

Đầu nối I / O nội bộ

1 x đầu nối nguồn chính ATX 24 chân
1 x đầu nối nguồn ATX 12V 8 chân
1 x đầu cắm quạt CPU
3 x đầu cắm quạt hệ thống
1 x tiêu đề dải LED có thể định địa chỉ
1 x đầu cắm dải LED RGB
2 x đầu nối M.2 Socket 3
4 x đầu nối SATA 6Gb / s
1 x tiêu đề bảng điều khiển phía trước
1 x tiêu đề âm thanh bảng điều khiển phía trước
1 x đầu cắm USB Type-C ® , với hỗ trợ USB 3.2 Gen 2
1 x đầu cắm USB 3.2 Thế hệ 1
2 x đầu cắm USB 2.0 / 1.1
1 x tiêu đề Mô-đun nền tảng đáng tin cậy (Chỉ dành cho mô-đun GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
1 x tiêu đề cổng nối tiếp
1 x nút đặt lại
1 x jumper đặt lại
1 x Clear CMOS jumper

Kết nối mặt sau

4 x cổng USB 2.0 / 1.1
1 x cổng bàn phím / chuột PS / 2
2 x đầu nối ăng ten SMA (2T2R)
2 x DisplayPorts
1 x cổng HDMI
1 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ)
1 x cổng USB Type-C ® , với hỗ trợ USB 3.2 Gen 2
1 x nút Q-Flash Plus
1 x cổng RJ-45
2 x cổng USB 3.2 Gen 1
3 x giắc cắm âm thanh

Bộ điều khiển I / O

Chip điều khiển iTE ® I / O

Giám sát hệ thống

Phát hiện điện áp

Phát hiện nhiệt độ

Phát hiện tốc độ quạt

Phát hiện tốc độ dòng chảy làm mát nước

Cảnh báo lỗi quạt

Kiểm soát tốc độ quạt

BIOS

1 x 256 Mbit flash
Sử dụng AMI UEFI BIOS được cấp phép
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Các tính năng độc đáo

Hỗ trợ cho Trung tâm điều khiển GIGABYTE (GCC)

Hỗ trợ Q-Flash

Hỗ trợ cho Q-Flash Plus

Phần mềm đóng gói

Norton® Internet Security (phiên bản OEM)

Phần mềm quản lý băng thông mạng LAN

Hệ điều hành

Hỗ trợ cho Windows 11 64-bit

Hỗ trợ cho Windows 10 64-bit

Kích thước

Hệ số hình thức Micro ATX; 24,4cm x 24,4cm
