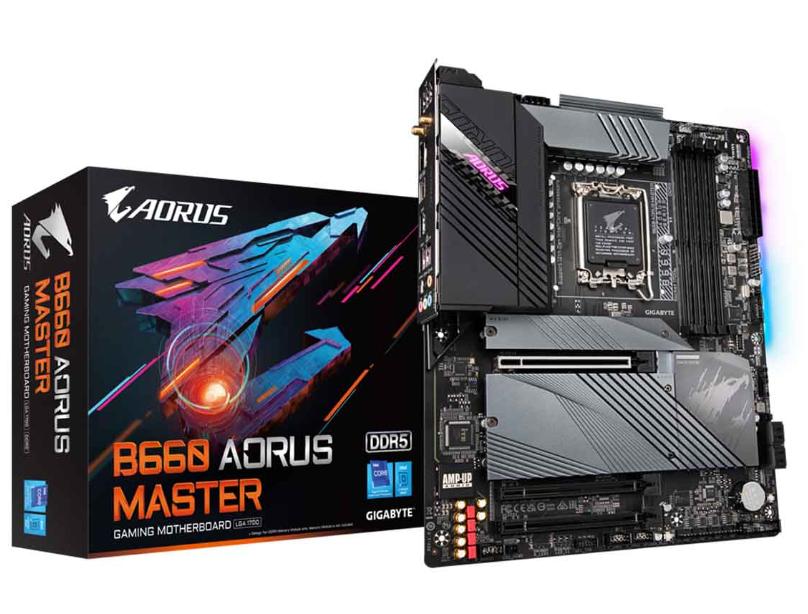

Mainboard Gigabyte B660 Aorus Master DDR5

Sản phẩm

Bo mạch chủ

Tên Hãng

Gigabyte

Model

B660 AORUS MASTER

CPU hỗ trợ

Intel

Chipset

B660

Ram hỗ trợ

4 x DDR5 DIMM Slots ( tối đa 128GB )

Hỗ trợ các mô-đun bộ nhớ DDR5 6000 (OC) / 5800 (OC) / 5600 (OC) / 5400 (OC) / 5200 (OC) / 4800/4000 MHz
4 x ổ cắm DDR DIMM hỗ trợ bộ nhớ hệ thống lên đến 128 GB (dung lượng 32 GB đơn DIMM)
Kiến trúc bộ nhớ kênh đôi
Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 không đệm của ECC (hoạt động ở chế độ không ECC)
Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không có bộ đệm ECC Un-buffer
Hỗ trợ mô-đun bộ nhớ Extreme Memory Profile (XMP)

Đồ họa tích hợp

Bộ xử lý đồ họa tích hợp- Hỗ trợ đồ họa HD Intel ® :
1 x DisplayPort, hỗ trợ độ phân giải tối đa 4096x2304 @ 60 Hz
* Hỗ trợ phiên bản DisplayPort 1.2 và HDCP 2.3
1 x cổng HDMI, hỗ trợ độ phân giải tối đa 4096x2160 @ 60 Hz
* Hỗ trợ phiên bản HDMI 2.1 và HDCP 2.3.
** Hỗ trợ các cổng tương thích HDMI 2.1 TMDS gốc
(Thông số kỹ thuật đồ họa có thể khác nhau tùy thuộc vào sự hỗ trợ của CPU.)

LAN / Wireless

Realtek^® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

Âm thanh

Realtek ® ALC1220-VB CODEC
* Giắc cắm đầu ra của bảng điều khiển phía sau hỗ trợ âm thanh DSD.
Âm thanh độ nét cao
2/4 / 5.1 / 7.1 kênh
Hỗ trợ S / PDIF Out

Mô-đun giao tiếp không dây

Mô-đun WIFI
WIFI a, b, g, n, ac, ax, hỗ trợ Băng tần kép 2,4 / 5 GHz
BLUETOOTH 5.2
Hỗ trợ chuẩn không dây 11ax 160MHz và tốc độ dữ liệu lên đến 2,4 Gbps
* Tốc độ dữ liệu thực tế có thể thay đổi tùy theo môi trường và thiết bị.

Khe mở rộng

1 x Khe cắm PCI Express x16, chạy ở x16 (PCIEX16)
(Khe cắm PCIEX16 tuân theo tiêu chuẩn PCI Express 4.0.)
1 x Khe PCI Express x16, chạy ở x4 (PCIEX4)
* Khe PCIEX4 chia sẻ băng thông với đầu nối M2M_SB. Khe cắm PCIEX4 sẽ không khả dụng khi thiết bị được lắp vào đầu nối M2M_SB.
1 x khe cắm PCI Express x16, chạy ở x1 (PCIEX1)
(Các khe cắm PCIEX4 và PCIEX1 phù hợp với tiêu chuẩn PCI Express 3.0.)

Công nghệ đa đồ họa

Hỗ trợ công nghệ AMD Quad-GPU CrossFire ™ và AMD CrossFire ™ 2 chiều

Giao diện lưu trữ

CPU:
1 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SSD PCIe 4.0 x4 / x2) (M2A_CPU)
Bộ chip:
1 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SSD PCIe 4.0 x4 / x2) (M2P_SB)
1 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 2260/2280/22110 PCIe 3.0 x4 / x2) (M2M_SB)
4 x kết nối SATA 6Gb / s
Hỗ trợ SATA RAID 0, RAID 1, RAID 5 và RAID 10 Sẵn sàng cho Bộ nhớ
Intel ® Optane ™
* Tăng tốc hệ thống với Bộ nhớ Intel ® Optane ™ chỉ có thể được kích hoạt trên các đầu nối M.2 được hỗ trợ bởi Chipset.

USB

Bộ chip:
1 x cổng USB Type-C ® ở mặt sau, với hỗ trợ USB 3.2 Gen 2x2
1 x cổng USB Type-C ® với hỗ trợ USB 3.2 Gen 2, khả dụng thông qua đầu cắm USB bên trong
1 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ) ở mặt sau
4 x cổng USB 2.0 / 1.1 khả dụng thông qua các đầu cắm USB bên trong
Bộ chip + 2 Trung tâm USB 3.2 Thế hệ 1:
6 x cổng USB 3.2 Gen 1 (4 cổng ở mặt sau, 2 cổng có sẵn thông qua đầu cắm USB bên trong)
Bộ chip + Hub USB 2.0:
4 x cổng USB 2.0 / 1.1 ở mặt sau

Đầu nối I / O nội bộ

1 x đầu nối nguồn chính ATX 24 chân
1 x đầu nối nguồn ATX 12V 8 chân
1 x đầu nối nguồn ATX 12V 4 chân
1 x đầu cắm quạt CPU
1 x đầu cắm quạt tản nhiệt nước CPU
4 x đầu cắm quạt hệ thống
2 x quạt hệ thống / đầu bơm nước làm mát
2 x đầu cắm dải LED có thể định địa chỉ
2 x đầu cắm dải LED RGB
3 x đầu nối M.2 Socket 3
4 x kết nối SATA 6Gb / s
1 x tiêu đề bảng điều khiển phía trước
1 x tiêu đề âm thanh bảng điều khiển phía trước
1 x đầu cắm USB Type-C ® , với hỗ trợ USB 3.2 Gen 2
1 x đầu cắm USB 3.2 Thế hệ 1
2 x đầu cắm USB 2.0 / 1.1
1 x tiêu đề phát hiện tiếng ồn
2 x đầu nối thẻ bổ trợ Thunderbolt ™
1 x tiêu đề Mô-đun nền tảng đáng tin cậy (Chỉ dành cho mô-đun GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
1 x nút đặt lại
1 x nút Q-Flash Plus
1 x jumper đặt lại
2 x đầu cắm cảm biến nhiệt độ
1 x Clear CMOS jumper

Kết nối bảng mặt sau

1 x cổng USB Type-C ® , với hỗ trợ USB 3.2 Gen 2x2
1 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ)
4 x cổng USB 3.2 Gen 1
4 x cổng USB 2.0 / 1.1
2 x đầu nối ăng ten SMA (2T2R)
1 x DisplayPort
1 x cổng HDMI 2.0
1 x cổng RJ-45
1 x đầu nối quang S / PDIF Out
5 x giắc cắm âm thanh

Yếu tố hình thức

Hệ số hình thức ATX; 30,5cm x 24,4cm
