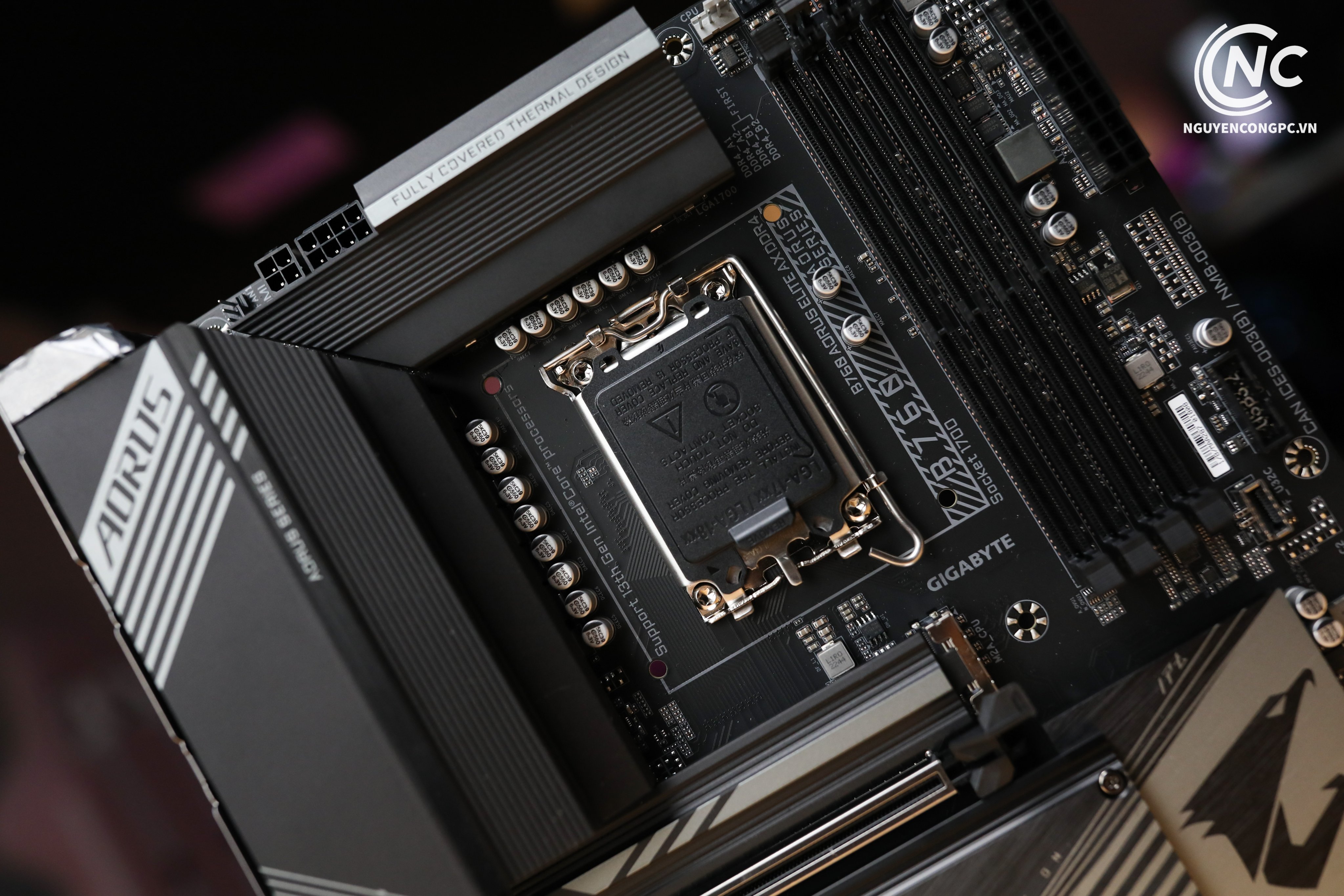

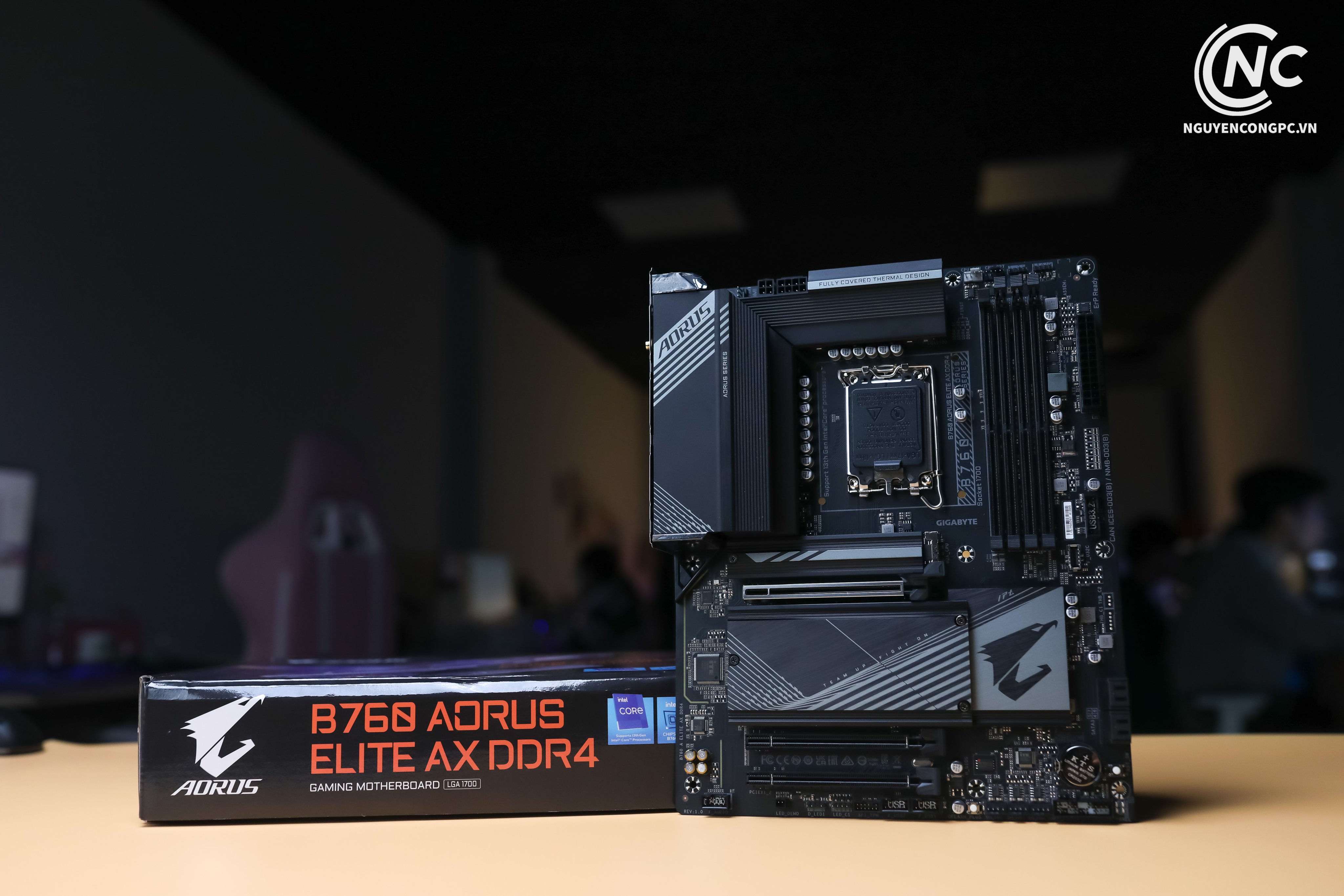

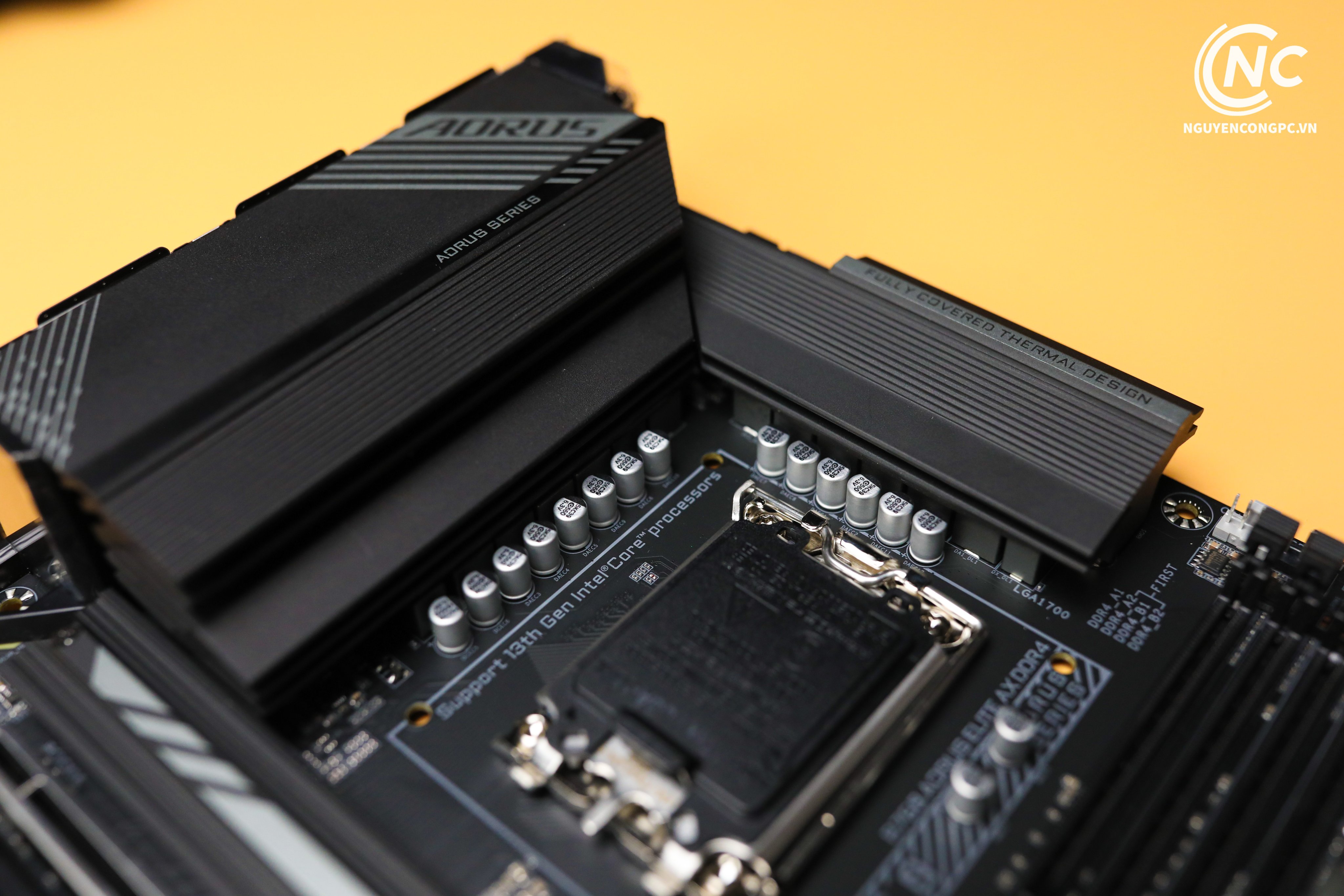

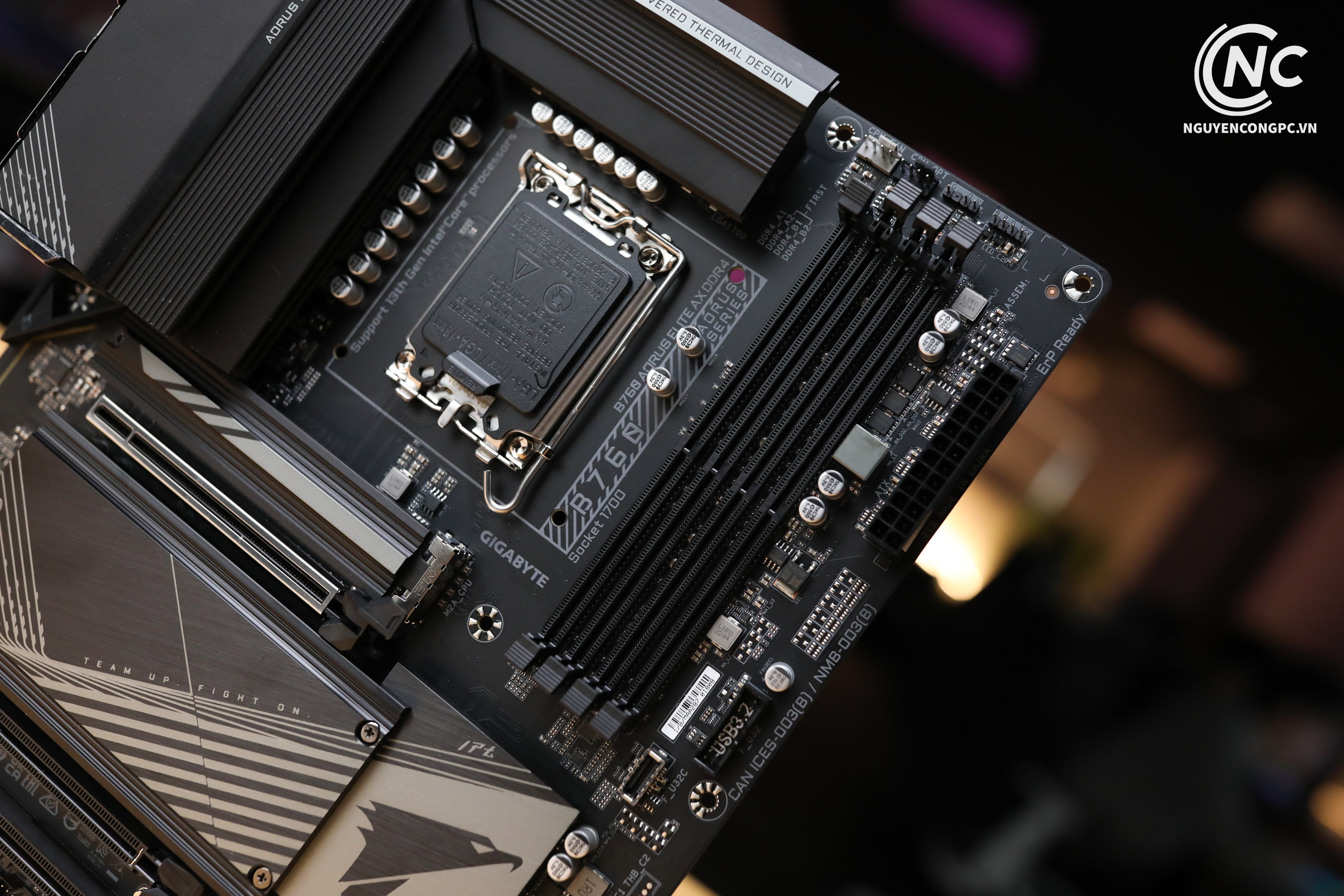

Mainboard Gigabyte B760 AORUS ELITE AX DDR4 (rev. 1.0)

Hãng sản xuất

Gigabyte

Model

AORUS ELITE AX DDR4

CPU hỗ trợ

Intel

Chipset

 B760

RAM hỗ trợ

Hỗ trợ DDR4 5333(OC) / 5133(OC) / 5000(OC) / 4933(OC) / 4800(OC) / 4700(OC) / 4600(OC) / 4500(OC) / 4400(OC) / 4300( OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3666(OC) / 3600(OC) / 3466(OC) / 3400( OC) / 3333(OC) / 3300(OC) / 3200 / 3000 / 2933 / 2666 / 2400 / 2133 Mô-đun bộ nhớ MT/s
4 x ổ cắm DDR DIMM hỗ trợ bộ nhớ hệ thống lên đến 128 GB (dung lượng DIMM đơn 32 GB)
Kiến trúc bộ nhớ kênh đôi
Hỗ trợ các mô-đun bộ nhớ DIMM 1Rx8/2Rx8 không đệm ECC (hoạt động ở chế độ không ECC)
Hỗ trợ các mô-đun bộ nhớ DIMM 1Rx8/2Rx8/1Rx16 không có bộ nhớ đệm ECC
Hỗ trợ các mô-đun bộ nhớ Extreme Memory Profile (XMP)

Đồ họa tích hợp

Hỗ trợ Bộ xử lý đồ họa tích hợp-Intel ® HD Graphics:
1 cổng HDMI, hỗ trợ độ phân giải tối đa 4096x2160@60 Hz
* Hỗ trợ phiên bản HDMI 2.0 và HDCP 2.3.
1 x DisplayPort, hỗ trợ độ phân giải tối đa 4096x2304@60 Hz
* Hỗ trợ phiên bản DisplayPort 1.2 và HDCP 2.3
(Thông số kỹ thuật đồ họa có thể khác nhau tùy thuộc vào sự hỗ trợ của CPU.)

âm thanh

Bộ giải mã âm thanh Realtek ®
Âm thanh độ nét cao
Kênh 2/4/5.1/7.1
* Bạn có thể thay đổi chức năng của giắc cắm âm thanh bằng phần mềm âm thanh. Để định cấu hình âm thanh kênh 7.1, hãy truy cập phần mềm âm thanh để cài đặt âm thanh.
Hỗ trợ cho S/PDIF Out

mạng LAN

Chip LAN Realtek ® 2.5GbE (2,5 Gbps/1 Gbps/100 Mbps)

Mô-đun truyền thông không dây

Intel ® Wi-Fi 6E AX211
WIFI a, b, g, n, ac, ax, hỗ trợ băng tần sóng mang 2.4/5/6 GHz
BLUETOOTH 5.3
Hỗ trợ chuẩn không dây 11ax 160MHz và tốc độ dữ liệu lên tới 2,4 Gbps
(Tốc độ dữ liệu thực tế có thể khác nhau tùy thuộc vào môi trường và thiết bị.)

Khe cắm mở rộng

CPU:
1 x Khe cắm PCI Express x16, hỗ trợ PCIe 4.0 và chạy ở x16 (PCIEX16)
* Để có hiệu suất tối ưu, nếu chỉ lắp một card đồ họa PCI Express, hãy đảm bảo lắp nó vào khe cắm PCIEX16.
Chipset:
2 x khe cắm PCI Express x16, hỗ trợ PCIe 3.0 và chạy ở x1 (PCIEX1_1, PCIEX1_2)

Giao diện lưu trữ

CPU:
1 x đầu nối M.2 (Socket 3, phím M, hỗ trợ SSD loại 22110/2280 PCIe 4.0 x4/x2) (M2A_CPU)
Chipset:
2 đầu nối M.2 (Ổ cắm 3, Phím M, hỗ trợ SSD loại 22110/2280 PCIe 4.0 x4/x2) (M2P_SB, M2M_SB)
4 x đầu nối SATA 6Gb/s
Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho các thiết bị lưu trữ SATA

USB

Chipset:
2 cổng USB Type-C ® , có hỗ trợ USB 3.2 Gen 2 (1 cổng ở mặt sau, 1 cổng có sẵn thông qua tiêu đề USB bên trong)
1 x Cổng USB 3.2 Gen 2 Type-A (đỏ) ở mặt sau
2 cổng USB 3.2 Gen 1 có sẵn thông qua tiêu đề USB bên trong
Chipset + Trung tâm USB 3.2 Gen 1:
4 cổng USB 3.2 Gen 1 ở mặt sau
Chipset + 2 Hub USB 2.0:
8 x cổng USB 2.0/1.1 (4 cổng ở mặt sau, 4 cổng có sẵn thông qua đầu cắm USB bên trong)

Đầu nối I/O bên trong

Đầu nối nguồn chính ATX 1 x 24 chân
1 x Đầu nối nguồn ATX 12V 8 chân
Đầu nối nguồn 1 x 4 chân ATX 12V
1 x đầu cắm quạt CPU
1 x Đầu cắm quạt CPU/bơm làm mát nước
3 x đầu cắm quạt hệ thống
1 x đầu cắm quạt hệ thống/bơm làm mát nước
2 x tiêu đề dải LED có thể định địa chỉ
2 x Đầu cắm dải đèn LED RGB
3 đầu nối M.2 Socket 3
4 x đầu nối SATA 6Gb/s
1 x tiêu đề bảng điều khiển phía trước
1 x tiêu đề âm thanh bảng điều khiển phía trước
1 x Đầu cắm USB Type-C ® , hỗ trợ USB 3.2 Gen 2
1 x Đầu cắm USB 3.2 Gen 1
2 x đầu cắm USB 2.0/1.1
1 x Tiêu đề mô-đun nền tảng đáng tin cậy (Chỉ dành cho mô-đun GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1 nút đặt lại
1 x nút Q-Flash Plus
1 x dây nhảy thiết lập lại
1 x Dây nhảy Clear CMOS

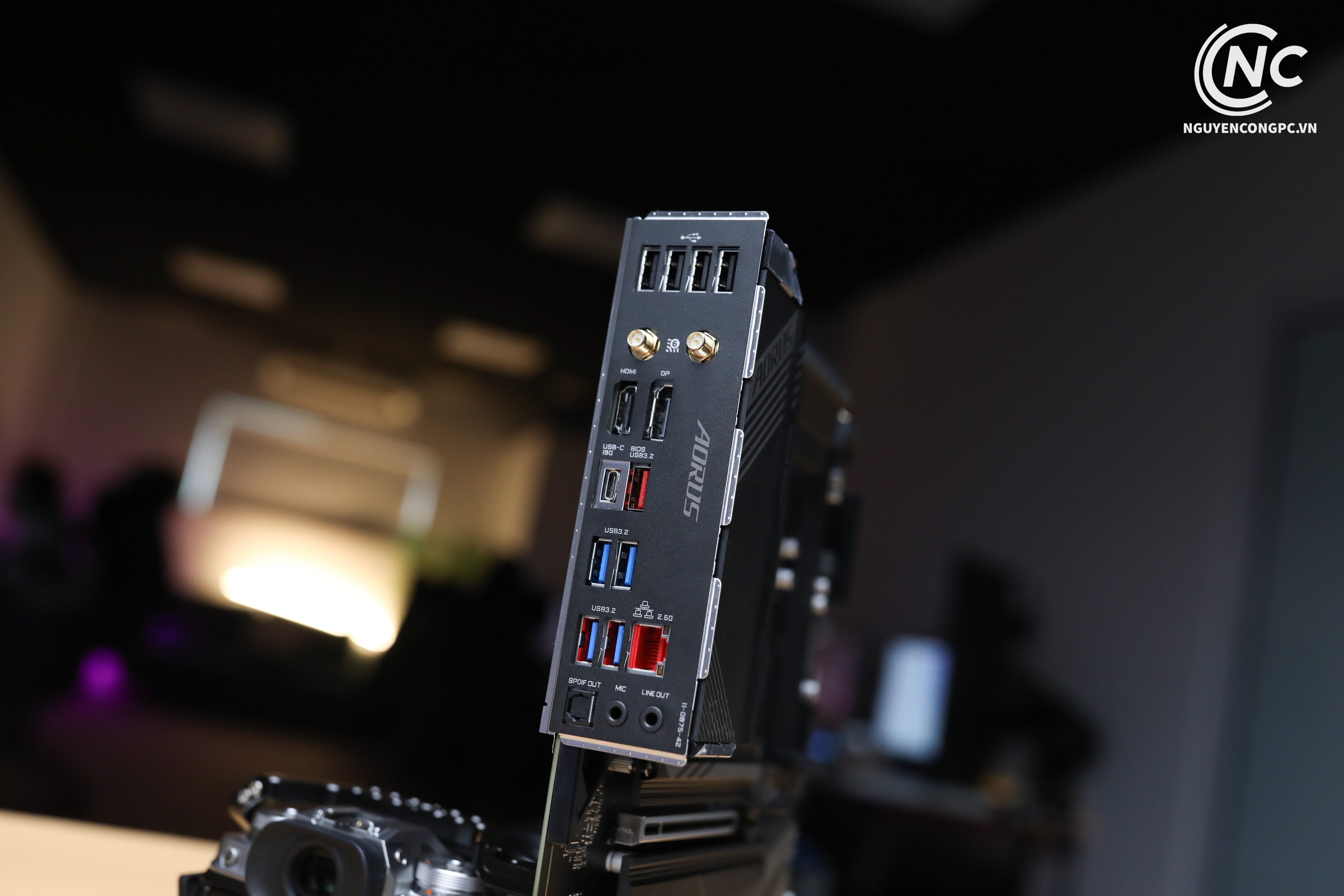

Kết nối bảng điều khiển phía sau

1 x cổng USB Type-C ® , hỗ trợ USB 3.2 Gen 2
1 x Cổng USB 3.2 Gen 2 Type-A (đỏ)
4 cổng USB 3.2 Gen 1
4 cổng USB 2.0/1.1
2 x đầu nối ăng-ten SMA (2T2R)
1 cổng HDMI
1 x Cổng hiển thị
1 cổng RJ-45
1 x Đầu nối quang S/PDIF Out
2 x giắc cắm âm thanh

BIOS

1 x 256 Mbit flash
Sử dụng AMI UEFI BIOS được cấp phép
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Yếu tố hình thức

Yếu tố hình thức ATX; 30,5cm x 24,4cm
