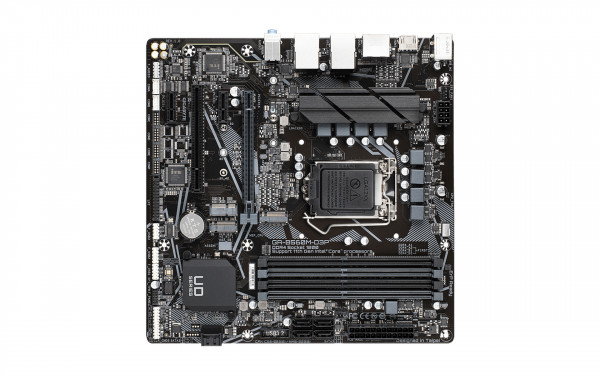

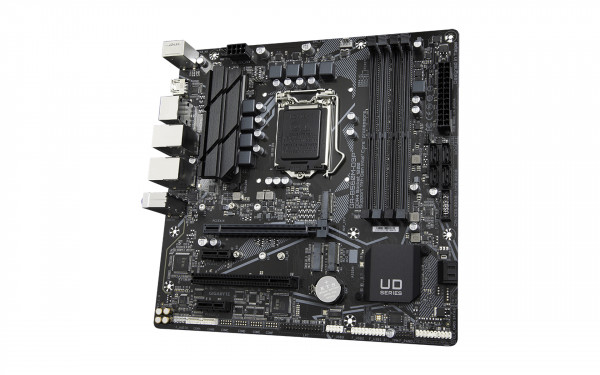

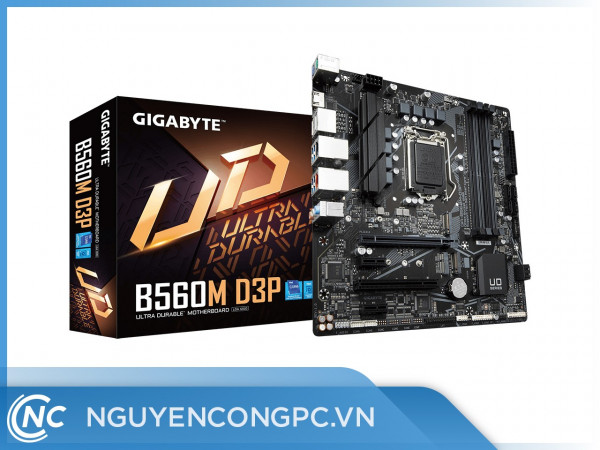

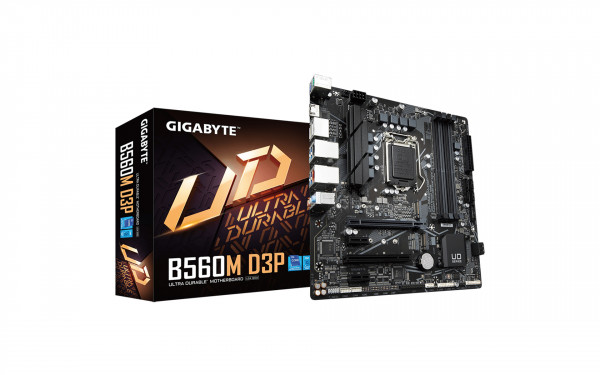

Mainboard Gigabyte GA-B560M-D3P

Liên hệ

Ngừng kinh doanh 36 tháng

  • Hỗ trợ tư vấn lắp đặt trong nội thành Hà Nội.
  • Hỗ trợ mua hàng trả góp.
  • Hỗ trợ cài đặt các phần mềm đồ họa.
  • Được tham gia các chương trình giảm giá sốc.

Giới thiệu sản phẩm Mainboard Gigabyte GA-B560M-D3P

Mainboard Gigabyte GA-B560M-D3P với VRM kỹ thuật số pha trực tiếp 6 + 2, Thiết kế PCIe 4.0 * đầy đủ, PCIe x4 M.2 kép, Mạng LAN kép Intel ® GbE với cFosSpeed, Điện trở chống lưu huỳnh





GIẢI PHÁP VRM KỸ THUẬT SỐ 6 + 2 PHA TRỰC TIẾP VỚI MOSFET RDS (BẬT) THẤP



GIẢI PHÁP VRM KỸ THUẬT SỐ 6 + 2 PHA TRỰC TIẾP VỚI MOSFET RDS (BẬT) THẤP



Cung cấp năng lượng sạch hơn và hiệu quả hơn cho CPU với hiệu suất nhiệt tốt hơn đảm bảo sự ổn định dưới tần số CPU cao và tải nặng.

  • Bộ điều khiển PWM kỹ thuật số để cung cấp điện áp thích hợp cho CPU.
  • Trực tiếp 6 + 2 pha MOSFET RDS (bật) thấp không có Bộ đôi PWM, mỗi pha nguồn kết nối trực tiếp với CPU.
  • Tụ điện hoàn toàn rắn để cải thiện phản ứng nhất thời và giảm thiểu dao động.
  • Đầu nối nguồn CPU 8 chân Solid Pin.



SMART FAN 6



SMART FAN 6

Smart Fan 6 có một số tính năng làm mát độc đáo đảm bảo PC chơi game duy trì hiệu suất hoạt động trong khi vẫn mát mẻ và yên tĩnh. Nhiều đầu cắm quạt có thể hỗ trợ quạt và máy bơm PWM / DC và người dùng có thể dễ dàng xác định từng đường cong của quạt dựa trên các cảm biến nhiệt độ khác nhau trên bảng thông qua giao diện người dùng trực quan.



Tính năng làm mát



- Hỗ trợ hiện tại cao

Mỗi đầu cắm quạt hỗ trợ PWM và quạt DC và Máy bơm làm mát nước, và lên đến 24W (12V x 2A) với Bảo vệ quá dòng



- Kiểm soát độ chính xác

Lên đến 7 điểm điều khiển nhiệt độ / tốc độ quạt cho đường cong quạt chính xác



- Chế độ đường cong kép

Chế độ kép Dốc / Cầu thang cho các tình huống người dùng khác nhau



- Ngừng quạt

Quạt có thể dừng hoàn toàn dưới nhiệt độ quy định của người dùng



THIẾT KẾ ĐẦY ĐỦ PCIE 4.0



THIẾT KẾ ĐẦY ĐỦ PCIE 4.0



ÂM THANH HI-END



ÂM THANH HI-END



Tụ âm thanh cao cấp



Bo mạch chủ GIGABYTE sử dụng tụ âm thanh cao cấp. Các tụ điện chất lượng cao này giúp cung cấp âm thanh có độ phân giải cao và độ trung thực cao để mang đến hiệu ứng âm thanh trung thực nhất cho game thủ.



Chống ồn âm thanh



Bo mạch chủ GIGABYTE có tính năng bảo vệ tiếng ồn về cơ bản tách các thành phần âm thanh analog nhạy cảm của bo mạch khỏi ô nhiễm tiếng ồn tiềm ẩn ở mức PCB.



KẾT NỐI PCIE 4.0 / 3.0 X4 M.2 KÉP



KẾT NỐI PCIE 4.0 / 3.0 X4 M.2 KÉP



Bo mạch chủ GIGABYTE Ultra Durable tập trung vào việc cung cấp công nghệ M.2 cho những người đam mê muốn tối đa hóa tiềm năng Hệ thống của họ.



* Hỗ trợ PCIe 4.0 khác nhau tùy theo bộ xử lý được cài đặt, hãy tham khảo thông số sản phẩm để biết thêm chi tiết.



MẠNG LAN KÉP INTEL ® GBE VỚI MẠNG CFOSSPEED ​​INTERNET ACCELERATOR



MẠNG LAN KÉP INTEL ® GBE VỚI MẠNG CFOSSPEED ​​INTERNET ACCELERATOR



Dual Intel ® GbE LAN có tính năng cFosSpeed, một ứng dụng quản lý lưu lượng mạng giúp cải thiện độ trễ mạng và duy trì thời gian ping thấp để mang lại khả năng đáp ứng tốt hơn trong môi trường mạng LAN đông đúc.



EasyTune ™



EasyTune



GIGABYTE's EasyTune ™ là một giao diện đơn giản và dễ sử dụng cho phép người dùng tinh chỉnh cài đặt hệ thống của họ hoặc điều chỉnh đồng hồ và điện áp của hệ thống và bộ nhớ trong môi trường Windows. Với Smart Quick Boost, chỉ cần một cú nhấp chuột là có thể tự động ép xung hệ thống của bạn, giúp tăng hiệu suất khi bạn cần nhất.



CHỐNG LƯU HUỲNH



Các hợp chất lưu huỳnh trong không khí có thể xuyên qua các điện trở cực nhỏ trên bo mạch tạo ra sự thay đổi hóa học và khiến các điện trở này bị hở hoặc ngắn. Nếu một trong hai điều này xảy ra, bo mạch chủ sẽ không hoạt động. Bằng cách trang bị điện trở với Thiết kế chống lưu huỳnh GIGABYTE mang đến cho Bo mạch chủ siêu bền một ý nghĩa hoàn toàn mới. CHỐNG LƯU HUỲNH



Thông số kỹ thuật

Hãng sản xuất Gigabyte
Model GA-B560M-D3P
CPU LGA1200 package:
1.    11th Generation Intel® Core™ i9 processors / Intel® Core™ i7 processors / Intel® Core™ i5 processors
2.    10th Generation Intel® Core™ i9 processors / Intel® Core™ i7 processors / Intel® Core™ i5 processors / Intel® Core™ i3 processors/ Intel® Pentium® processors / Intel® Celeron® processors*
* Limited to processors with 4 MB Intel® Smart Cache, Intel® Celeron® G5xx5 family.
3.    L3 cache varies with CPU
(Please refer to "CPU Support List" for more information.)
Chipset

Intel® B560 Express Chipset

Bộ nhớ 1.    11th Generation Intel® Core™ i9/i7/i5 processors:
Support for DDR4 3200/3000/2933/2666/2400/2133 MHz memory modules
2.    10th Generation Intel® Core™ i9/i7 processors:
Support for DDR4 2933/2666/2400/2133 MHz memory modules
3.    10th Generation Intel® Core™ i5/i3 /Pentium®/Celeron® processors:
Support for DDR4 2666/2400/2133 MHz memory modules
4.    4 x DDR4 DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory
5.    Dual channel memory architecture
6.    Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode)
7.    Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
8.    Support for Extreme Memory Profile (XMP) memory modules
(Go to GIGABYTE's website for the latest supported memory speeds and memory modules.)
Card đồ họa Integrated Graphics Processor-Intel® HD Graphics support:
1.    1 x HDMI port, supporting a maximum resolution of 4096x2160@30 Hz
* Support for HDMI 1.4 version and HDCP 2.3.
2.    2 x DisplayPorts, supporting a maximum resolution of 4096x2304@60 Hz
* Support for DisplayPort 1.2 version and HDCP 2.3
(Graphics specifications may vary depending on CPU support.)
Support for up to 3 displays at the same time
Âm thanh

1.    Realtek® Audio CODEC
2.    High Definition Audio
3.    2/4/5.1/7.1-channel

LAN

1.    Intel® GbE LAN chip (1 Gbit/100 Mbit) (LAN1)
2.    Intel® 2.5GbE LAN chip (2.5 Gbit/1 Gbit/100 Mbit) (LAN2)

Khe cắm mở rộng

1.    1 x PCI Express x16 slot, running at x16 (PCIEX16)
(The PCIEX16 slot conforms to PCI Express 4.0 standard.)(Note)
2.    2 x PCI Express x1 slots (PCIEX1_1/PCIEX1_2)
(The PCIEX1 slots conform to PCI Express 3.0 standard.)
3.    1 x PCI slot
4.    1 x M.2 Socket 1 connector for the wireless communication module (M2_WIFI)

Giao diện lưu trữ

CPU:
1.    1 x M.2 connector (Socket 3, M key, type 2260/2280/22110 PCIe 4.0 x4/x2 SSD support) (M2P_CPU)(Note)
Chipset:
1.    1 x M.2 connector (Socket 3, M key, type 2242/2260/2280 SATA and PCIe 3.0 x4/x2 SSD support) (M2A_SB)
6 x SATA 6Gb/s connectors
* Refer to "1-7 Internal Connectors," for the installation notices for the M.2 and SATA connectors.

Intel® Optane™ Memory Ready
* System acceleration with Intel® Optane™ Memory can only be enabled on the M2P_CPU connector and with an 11th Generation Intel® processor installed.


USB

Chipset:
1.    6 x USB 3.2 Gen 1 ports (4 ports on the back panel, 2 ports available through the internal USB header)
2.    4 x USB 2.0/1.1 ports available through the internal USB headers
Chipset+2 USB 2.0 Hubs:
1.    2 x USB 2.0/1.1 ports available through the internal USB header

Kết nối I/O bên trong

1.    1 x 24-pin ATX main power connector
2.    1 x 8-pin ATX 12V power connector
3.    1 x CPU fan header
4.    2 x system fan headers
5.    6 x SATA 6Gb/s connectors
6.    2 x M.2 Socket 3 connectors
7.    1 x front panel header
8.    1 x front panel audio header
9.    1 x USB 3.2 Gen 1 header
10.    3 x USB 2.0/1.1 headers
11.    1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only)
12.    2 x serial port headers
13.    1 x parallel port header
14.    1 x Clear CMOS jumper

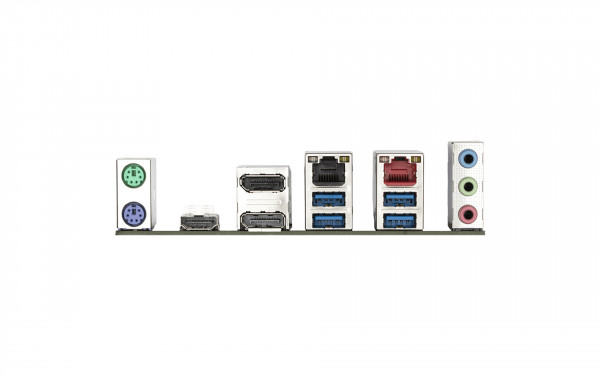

Kết nối phía sau

1.    1 x PS/2 mouse port
2.    1 x PS/2 keyboard port
3.    1 x HDMI port
4.    2 x DisplayPorts
5.    4 x USB 3.2 Gen 1 ports
6.    2 x RJ-45 ports
7.    3 x audio jacks

Điều khiển I/O

iTE® I/O Controller Chip

Theo dõi phần cứng

1.    Voltage detection
2.    Temperature detection
3.    Fan speed detection
4.    Fan fail warning
5.    Fan speed control
* Whether the fan speed control function is supported will depend on the cooler you install.

BIOS

1.    1 x 256 Mbit flash
2.    Use of licensed AMI UEFI BIOS
3.    PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Tính năng nổi bật

1.    Support for APP Center
* Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
@BIOS
EasyTune
Fast Boot
Game Boost
ON/OFF Charge
RGB Fusion
Smart Backup
System Information Viewer
2.    Support for Q-Flash
3.    Support for Xpress Install

Phần mềm

1.    Norton® Internet Security (OEM version)
2.    cFosSpeed

Hệ điều hành

Windows 10 64-bit

Kích cỡ

Micro ATX Form Factor; 24.4cm x 24.4cm

Lưu ý Supported by 11th Generation processors only
