Giới thiệu sản phẩm Mainboard Gigabyte X570S AORUS PRO AX

Mainboard Gigabyte X570S AORUS PRO AX là một con quái vật thực sự trong số các bo mạch chủ nhờ vào các thành phần chất lượng tốt nhất và khả năng thiết kế R&D tích lũy qua nhiều thế hệ.



Tính năng chính

- Hỗ trợ bộ xử lý AMD Ryzen 5000 Series / Ryzen 4000 G Series / Ryzen 3000 Series / Ryzen 3000 G Series / Ryzen 2000 Series / Ryzen 2000 G Series
- RAM DDR4 kênh đôi không bộ đệm không ECC, 4 DIMM
- Các tính năng Active OC Tuner Thay đổi động giữa Cài đặt PBO và OC thủ công
- Giải pháp VRM kỹ thuật số 12 + 2 pha với 60A DrMOS
- Giải pháp tản nhiệt tiên tiến với Fins-Array II, Direct Touch Heatpipe II và M.2 Thermal Guard III
- Intel WiFi 6 802.11ax & BT 5.2
- Ba khe NVMe PCIe 4.0 / 3.0 x4 M.2 với bộ phận bảo vệ nhiệt
- Mạng LAN Fast Intel 2.5GbE rực rỡ với cFosSpeed
- SuperSpeed ​​USB 3.2 Gen2x2 TYPE-C mang lại tốc độ truyền lên đến 20Gb / giây
- Âm thanh AMP-UP với Tụ âm thanh ALC1220-VB và WIMA
- Quạt thông minh 6 có nhiều cảm biến nhiệt độ, đầu cắm quạt lai với FAN STOP
- RGB FUSION 2.0 với thiết kế hiển thị ánh sáng LED địa chỉ đa vùng, hỗ trợ dải LED và dải LED RGB có thể định địa chỉ
- Q-Flash Plus Cập nhật BIOS mà không cần cài đặt CPU, bộ nhớ và card đồ họa.

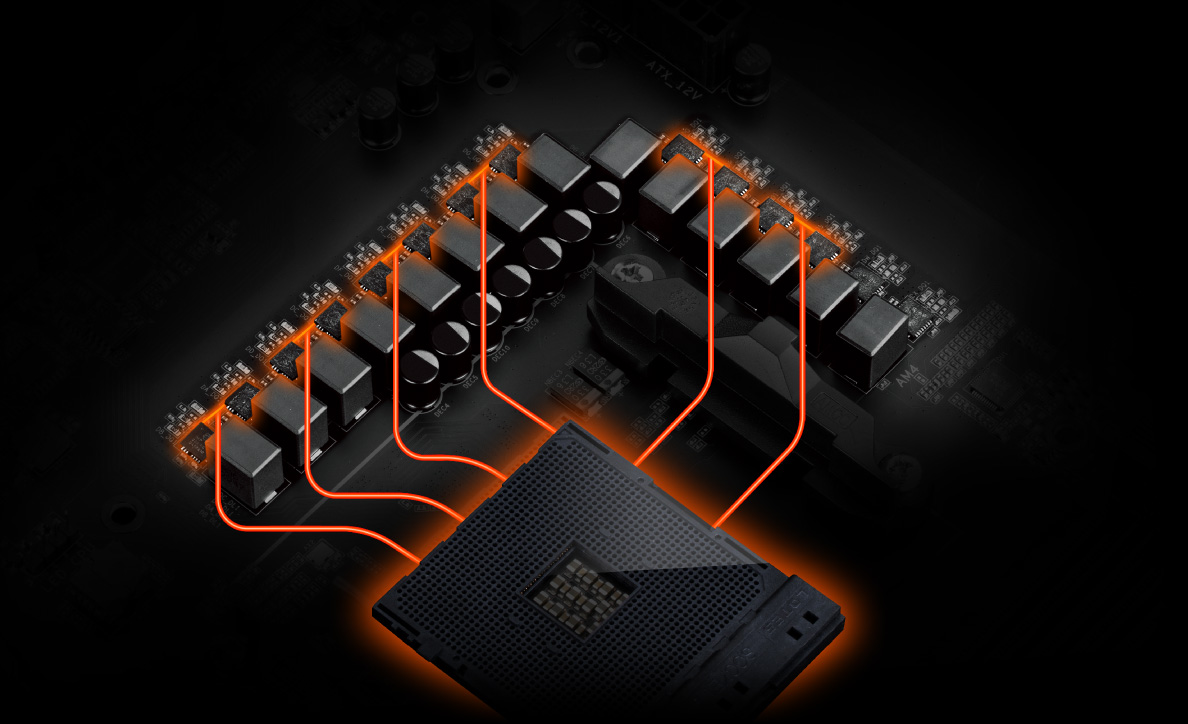

Thiết kế Twin Power 12 + 2 pha với 60A DrMOS


Bo mạch chủ GIGABYTE X570S AORUS PRO AX được trang bị giải pháp cấp nguồn tốt nhất để giải phóng toàn bộ tiềm năng của các CPU AMD Ryzen™ 5000 Series mới nhất. Thiết kế nguồn VRM bao gồm MOSFETs Vcore và SOC đi kèm với PWM kỹ thuật số, cuộn cảm cao cấp và tụ điện chất lượng cao để cung cấp độ ổn định và độ chính xác phi thường cho CPU hiệu suất cao. Ngoài ra, PCB sáu lớp và giải pháp tản nhiệt toàn diện cho phép những người đam mê tận hưởng hiệu suất ép xung vượt trội mà không bị ảnh hưởng.





Tản nhiệt Fins-Array II


Fins-Array II sử dụng công nghệ vây xếp chồng có mái che hoàn toàn mới thường chỉ được sử dụng trên thiết bị công nghiệp cần thiết bị trao đổi nhiệt nhỏ gọn. Nó có một vây thứ cấp đặc biệt cấu trúc giúp tăng cường hiệu suất truyền nhiệt. Do sự chênh lệch áp suất và tách dòng, một vùng hoàn lưu sẽ được hình thành ở giữa vây lớn. Sự lưu thông này sẽ gây ra dòng chảy cuốn theo và đẩy ra ở dạng xoáy cái mà cải thiện hiệu suất nhiệt.





GIGABYTE Active OC Tuner


Với chức năng Active OC Tuner BIOS độc quyền của GIGABYTE, CPU* có thể hoạt động với AMD PBO để chơi game và các các ứng dụng khối lượng công việc nhẹ với xung nhịp tăng CPU cao nhất, nhưng khi các ứng dụng yêu cầu tất cả các lõi CPU mã lực, nó sẽ tự động chuyển sang chế độ Manual OC, nơi nó có thể sử dụng tần số cao cho tất cả các lõi CPU.

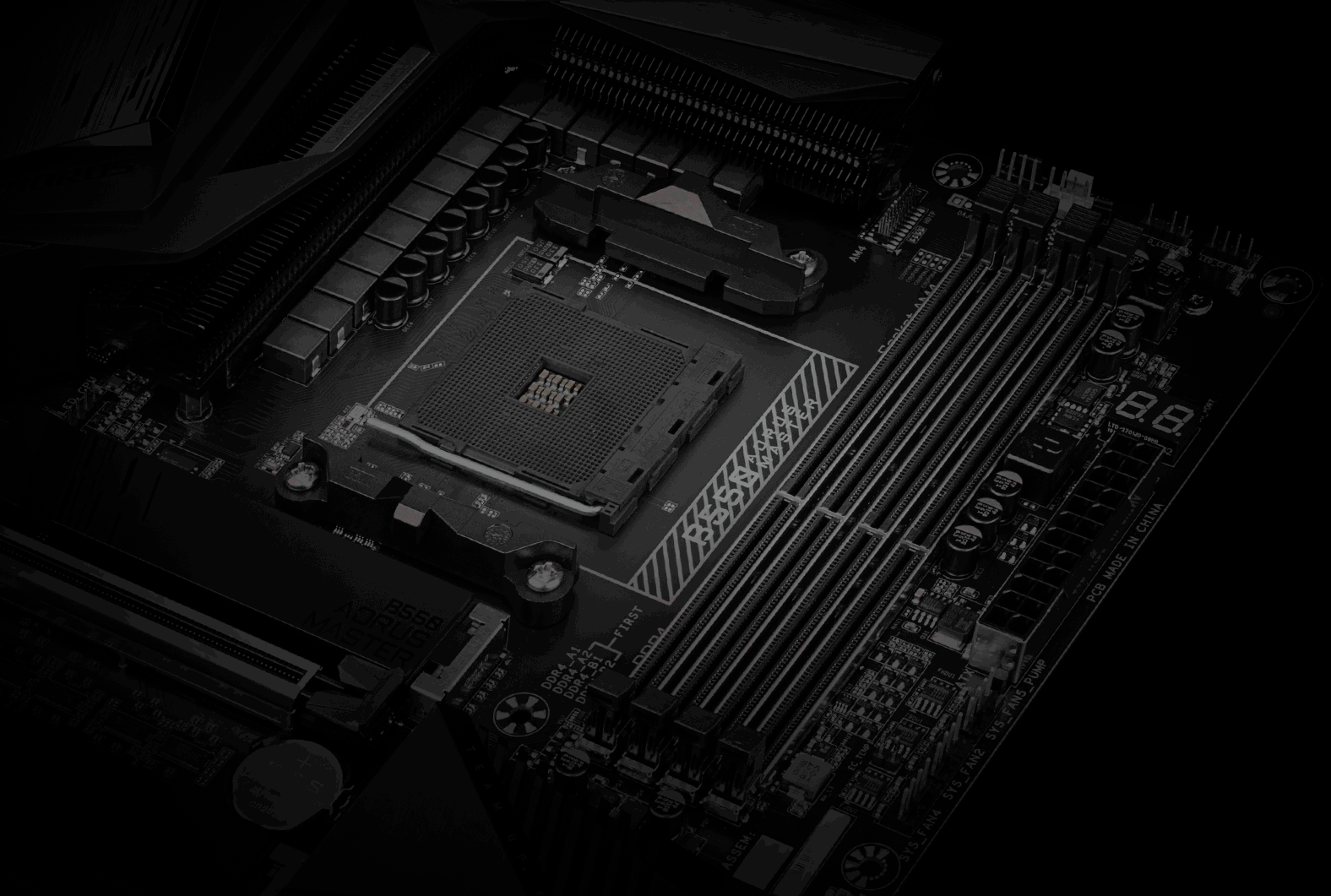

Bố cục bộ nhớ chuỗi Daisy


Với định tuyến theo chuỗi được tối ưu hóa, bo mạch chủ Gigabyte X570S AORUS MASTER cung cấp tốc độ đã được kiểm chứng lên đến DDR4-5400+ MHz với các mô-đun bộ nhớ mật độ cao. Định tuyến theo chuỗi được tối ưu hóa giúp loại bỏ hiệu ứng sơ khai, đẩy một DIMM cho mỗi kênh ở chế độ xen kẽ kênh đôi để đạt được tần số bộ nhớ cao hơn, đồng thời cung cấp cho các game thủ chuyên nghiệp trải nghiệm bộ nhớ hệ thống dày đặc hơn và nhanh hơn.

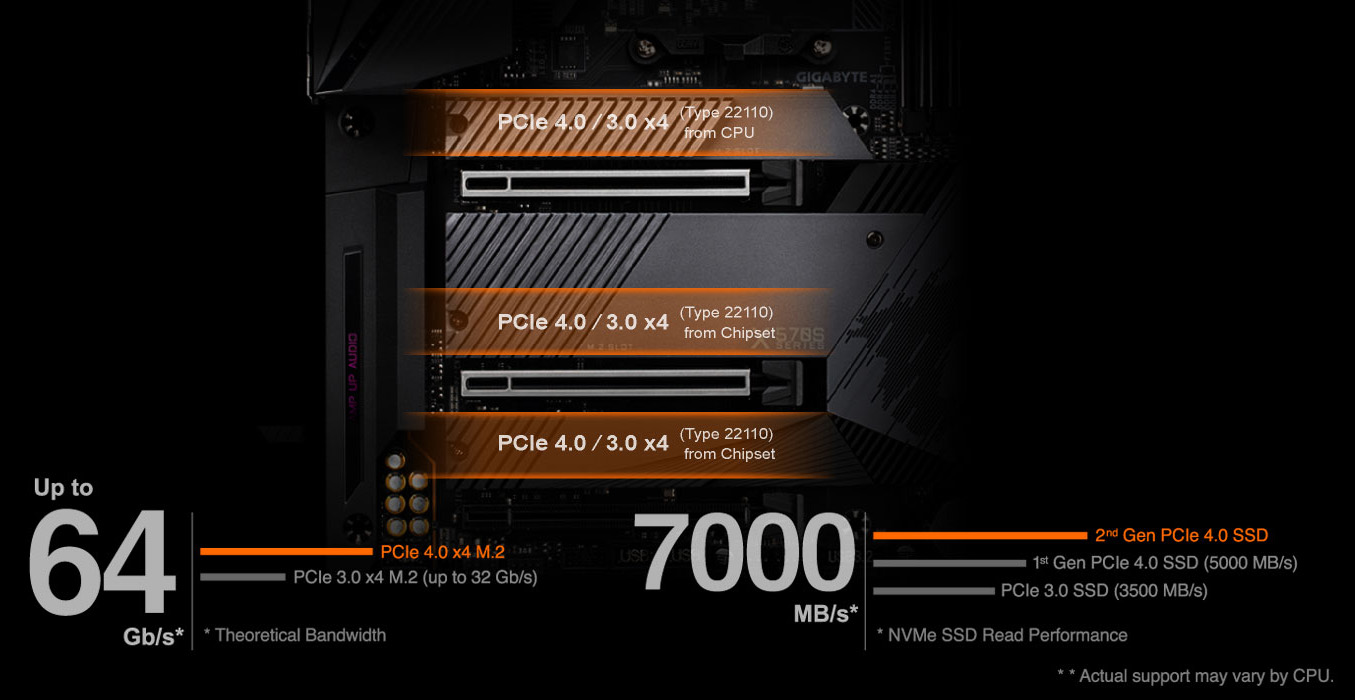

M.2 PCIe 4.0 / 3.0 x4 với bộ phận bảo vệ nhiệt


Bo mạch chủ chơi game GIGABYTE X570S AORUS PRO AX tập trung vào việc cung cấp công nghệ M.2 cho những người đam mê muốn phát huy tối đa tiềm năng Hệ thống của họ.





LAN 2,5 GbE tích hợp


Việc áp dụng mạng LAN 2,5G cung cấp kết nối mạng lên đến 2,5 GbE, với ít nhất 2 lần tốc độ truyền nhanh hơn so với đến mạng 1GbE chung, được thiết kế hoàn hảo cho các game thủ chơi game trực tuyến đỉnh cao.





Intel WIFI WiFi 6 802.11ax + BT 5

Giải pháp không dây mới nhất của Intel WIFI 6 802.11ax với băng tần 6GHz chuyên dụng mới, cho phép hiệu suất không dây gigabit, cung cấp khả năng truyền phát video mượt mà, trải nghiệm chơi game tốt hơn, ít kết nối bị rớt và tốc độ lên đến 2,4Gbps *. Hơn thế nữa, Bluetooth 5 cung cấp phạm vi 4X so với BT 4.2 và tốc độ truyền nhanh hơn. WIFI 6E




USB Type-C 3.2 Gen 2x2

USB Type-C 3.2 Gen 2x2
Có thiết kế USB 3.2 Gen 2x2, tăng gấp đôi hiệu suất so với thế hệ trước của USB 3.2 Gen 2. Nó hoạt động truyền dữ liệu cực nhanh lên đến 20Gbps trong khi kết nối với các thiết bị ngoại vi tương thích với USB 3.2. Thông qua đầu nối USB Type-C®, người dùng có thể tận hưởng sự linh hoạt của kết nối có thể đảo ngược để truy cập và lưu trữ một lượng lớn dữ liệu nhanh chóng.







Hỗ trợ HDMI 2.1 cho 4K / 60P / 21:9 / HDCP 2.3

Hỗ trợ HDMI 2.1 cho 4K / 60P / 21:9 / HDCP 2.3

HDMI 2.1, tương thích ngược với HDMI 2.0/1.4 và cung cấp băng thông 48Gb/giây - gấp hai lần so với thế hệ trước. Điều này mở ra tiềm năng cho người dùng chuyển nhiều luồng video, cũng như tỷ lệ 21:9 điện ảnh gốc (mà hầu hết các phim điện ảnh được quay), hỗ trợ Full HDR và HDCP 2.3, để mang lại trải nghiệm hình ảnh tốt nhất cho người xem.

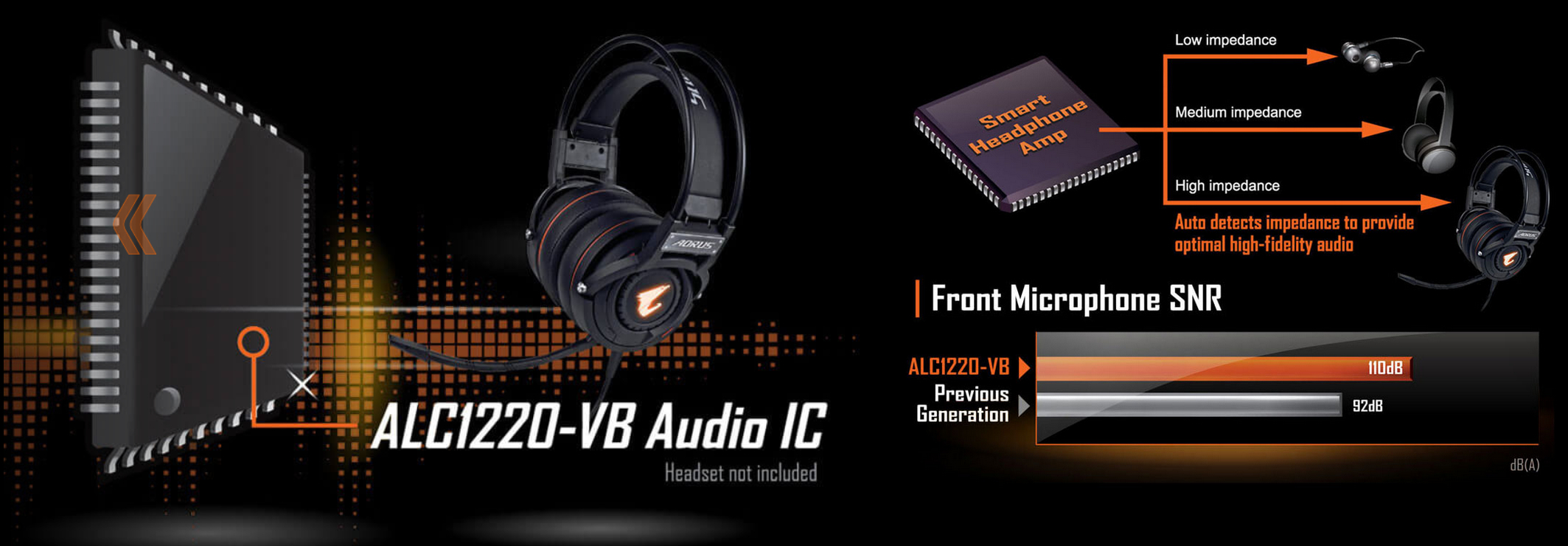

Bộ giải mã âm thanh cao cấp


ALC1220-VB 120dB (A) SNR HD Audio với Smart Headphone Amp tự động phát hiện trở kháng của thiết bị âm thanh bạn đeo, ngăn ngừa các vấn đề như âm lượng thấp và biến dạng. Với bộ điều khiển âm thanh dòng VB mới, truyền giọng nói của bạn đến thế giới một cách sống động với cả hai SNR micrô trước / sau lên đến 110 / 114dB (A).

Thông số kỹ thuật

Loại sản phẩm Bo mạch chủ Gigabye
Model X570S AORUS PRO AX

CPU hỗ trợ

AMD Socket AM4, hỗ trợ cho: AMD Ryzen 5000 Series / Ryzen 5000 G-Series / AMD Ryzen 4000 G-Series / AMD Ryzen 3000 Series / AMD Ryzen 3000 G-Series / AMD Ryzen 2000 Series / Bộ xử lý AMD Ryzen 2000 G-Series

Chipset

AMD X570

RAM hỗ trợ

Bộ xử lý AMD Ryzen 5000 Series:
Hỗ trợ DDR4 5100 (OC) / 5000 (OC) / 4866 (OC) / 4600 (OC) / 4400 (OC) / 4300 (OC) / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 ( OC) / 3800 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / 3300 (OC) / 3200/2933/2667/2400/2133 MHz mô-đun bộ nhớ


Bộ xử lý AMD Ryzen 4000 G-Series:
Hỗ trợ DDR4 5400 (OC) / 5200 (OC) / 5000 (OC) / 4866 (OC) / 4600 (OC) / 4400 (OC) / 4300 (OC) / 4266 (OC) / 4133 (OC) / 4000 ( OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / 3300 (OC) / 3200/2933/2667/2400 / Mô-đun bộ nhớ 2133 MHz


Bộ xử lý AMD Ryzen 3000 Series:
Hỗ trợ DDR4 5200 (OC) / 5000 (OC) / 4866 (OC) / 4600 (OC) / 4400 (OC) / 4300 (OC) / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 ( OC) / 3800 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / 3300 (OC) / 3200/2933/2667/2400/2133 MHz mô-đun bộ nhớ


Bộ xử lý AMD Ryzen 3000 G-Series / Bộ xử lý AMD Ryzen 2000 Series / Bộ xử lý AMD Ryzen 2000 G-Series:
Hỗ trợ các mô-đun bộ nhớ DDR4 3600 (OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / 3300 (OC) / 3200 (OC) / 2933/2667/2400/2133 MHz


4 x ổ cắm DDR4 DIMM hỗ trợ bộ nhớ hệ thống lên đến 128 GB (dung lượng 32 GB đơn DIMM)
Kiến trúc bộ nhớ kênh đôi
Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 không đệm của ECC
Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không có bộ đệm ECC Un-buffer
Hỗ trợ mô-đun bộ nhớ Extreme Memory Profile (XMP)

Đồ họa tích hợp Bộ xử lý đồ họa tích hợp:
1 x cổng HDMI, hỗ trợ độ phân giải tối đa 4096x2160 @ 60 Hz
* Hỗ trợ phiên bản HDMI 2.1, HDCP 2.3 và HDR.
Bộ nhớ chia sẻ tối đa 16 GB
Đối với Bộ xử lý AMD Ryzen 4000 G-Series / Bộ xử lý AMD Ryzen 3000 G-Series / AMD Ryzen Chỉ 2000 bộ xử lý G-Series.

Âm Thanh

Realtek ® Bộ giải mã âm thanh ALC1220-VB
* Giắc cắm đầu ra của bảng điều khiển phía sau hỗ trợ âm thanh DSD.
Hỗ trợ cho DTS: X ® Ultra
Âm thanh độ nét cao
2/4 / 5.1 / 7.1 kênh
Hỗ trợ S / PDIF Out

LAN

Realtek 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)
Không dây

Intel Wi-Fi 6 AX200
WIFI a, b, g, n, ac, ax, hỗ trợ Băng tần kép 2,4 / 5 GHz
BLUETOOTH 5.1
Hỗ trợ tiêu chuẩn không dây 11ax 160MHz và tốc độ dữ liệu lên đến 2,4 Gbps


* Tốc độ dữ liệu thực tế có thể thay đổi tùy thuộc vào môi trường và thiết bị.

Khe cắm mở rộng

1 x khe cắm PCI Express x16 (PCIEX16), được tích hợp trong CPU:
Bộ xử lý AMD Ryzen 5000 Series / Bộ xử lý AMD Ryzen 3000 Series hỗ trợ chế độ PCIe 4.0 x16
Bộ xử lý AMD Ryzen 4000 G-Series / Bộ xử lý AMD Ryzen 2000 Series hỗ trợ chế độ PCIe 3.0 x16
Bộ xử lý AMD Ryzen 3000 G-Series / Bộ xử lý AMD Ryzen 2000 G-Series hỗ trợ chế độ PCIe 3.0 x8


1 x khe cắm PCI Express x16 (PCIEX8), được tích hợp trong CPU:
Bộ xử lý AMD Ryzen 5000 Series / Bộ xử lý AMD Ryzen 3000 Series hỗ trợ chế độ PCIe 4.0 x8
Bộ xử lý AMD Ryzen 4000 G-Series / Bộ xử lý AMD Ryzen 2000 Series hỗ trợ chế độ PCIe 3.0 x8
Bộ xử lý AMD Ryzen 3000 G-Series / Bộ xử lý AMD Ryzen 2000 G-Series không hỗ trợ khe cắm này.


* Để có hiệu suất tối ưu, nếu chỉ lắp một cạc đồ họa PCI Express, hãy đảm bảo lắp nó vào khe PCIEX16.
* Khe cắm PCIEX8 chia sẻ băng thông với khe cắm PCIEX16. Khi khe PCIEX8 được điền, khe PCIEX16 sẽ hoạt động ở chế độ x8.


1 x khe cắm PCI Express x16 (PCIEX4), được tích hợp trong Chipset:
Hỗ trợ chế độ PCIe 4.0 * / 3.0 x4


* Chỉ dành cho Bộ xử lý AMD Ryzen 5000 Series / Bộ xử lý AMD Ryzen 3000 Series.

Đa card màn hình Hỗ trợ các công nghệ AMD Quad-GPU CrossFire và 2-WayAMD CrossFire
Đối với Bộ xử lý AMD Ryzen 5000 Series / Bộ xử lý AMD Ryzen 4000 G-Series / AMD Ryzen Bộ xử lý Dòng 3000 / Chỉ Bộ xử lý AMD Ryzen 2000

Lưu trữ

1 x đầu nối M.2 (M2A_CPU), tích hợp trong CPU, hỗ trợ Socket 3, phím M, ổ SSD loại 2242/2280/22110:
Bộ xử lý AMD Ryzen 5000 Series / Bộ xử lý AMD Ryzen 3000 Series hỗ trợ SSD SATA và PCIe 4.0 x4 / x2
Bộ xử lý AMD Ryzen 4000 G-Series / Bộ xử lý AMD Ryzen 3000 G-Series / Bộ xử lý AMD Ryzen 2000 Series / Bộ xử lý AMD Ryzen 2000 G-Series hỗ trợ SSD SATA và PCIe 3.0 x4 / x2
1 x đầu nối M.2 (M2B_SB), tích hợp trong Chipset, hỗ trợ Socket 3, phím M, SSD loại 2242/2280/22110:
Hỗ trợ SSD PCIe 4.0 * / 3.0 x4 / x2
* Chỉ dành cho Bộ xử lý AMD Ryzen 5000 Series / Bộ xử lý AMD Ryzen 3000 Series.
1 x đầu nối M.2 (M2C_SB), tích hợp trong Chipset, hỗ trợ Socket 3, phím M, SSD loại 2242/2280/22110:
Hỗ trợ SSD SATA và PCIe 4.0 * / 3.0 x4 / x2
* Chỉ dành cho Bộ xử lý AMD Ryzen 5000 Series / Bộ xử lý AMD Ryzen 3000 Series.
6 x đầu nối SATA 6Gb / s, tích hợp trong Chipset:
Hỗ trợ RAID 0, RAID 1 và RAID 10
* Tham khảo "1-8 Kết nối Nội bộ", để biết thông báo cài đặt cho các đầu nối M.2 và SATA.

USB

CPU:
1 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ) ở mặt sau
3 x cổng USB 3.2 Gen 1 ở mặt sau
Chipset+ASMedia ® USB 3.2 Gen 2x2 Controller:
1 x cổng USB Type-C ® ở mặt sau, với hỗ trợ USB 3.2 Gen 2x2


Chipset:
1 x cổng USB Type-C ® với hỗ trợ USB 3.2 Gen 2, khả dụng thông qua đầu cắm USB bên trong
3 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ) ở mặt sau
4 x cổng USB 3.2 Gen 1 khả dụng thông qua các đầu cắm USB bên trong


Bộ chip + 2 Trung tâm USB 2.0:
8 x cổng USB 2.0 / 1.1 (4 cổng ở mặt sau, 4 cổng có sẵn thông qua đầu cắm USB bên trong)

Cổng kết nối I/O bên trong

1 x đầu nối nguồn chính ATX 24 chân
1 x đầu nối nguồn ATX 12V 8 chân
1 x đầu nối nguồn ATX 12V 4 chân
1 x đầu cắm quạt CPU
1 x đầu cắm quạt tản nhiệt nước CPU
4 x đầu cắm quạt hệ thống
2 x quạt hệ thống / đầu bơm nước làm mát
2 x đầu cắm dải LED có thể định địa chỉ
2 x đầu cắm dải LED RGB
1 x dải LED làm mát CPU / đầu cắm dải LED RGB
3 x đầu nối M.2 Socket 3
6 x đầu nối SATA 6Gb / s
1 x tiêu đề bảng điều khiển phía trước
1 x tiêu đề âm thanh bảng điều khiển phía trước
1 x đầu cắm USB Type-C ® , với hỗ trợ USB 3.2 Gen 2
2 x đầu cắm USB 3.2 Thế hệ 1
2 x đầu cắm USB 2.0 / 1.1
1 x tiêu đề Mô-đun nền tảng đáng tin cậy (TPM) (chân 2x6, chỉ dành cho mô-đun GC-TPM2.0_S)
1 x đầu nối thẻ bổ trợ Thunderbolt
1 x Clear CMOS jumper
2 x đầu cắm cảm biến nhiệt độ

Cổng kết nối I/O phía sau

4 x cổng USB 2.0 / 1.1
2 x đầu nối ăng ten SMA (2T2R)
1 x cổng HDMI
1 x cổng USB Type-C ® , với hỗ trợ USB 3.2 Gen 2x2
4 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ)
3 x cổng USB 3.2 Gen 1
1 x cổng RJ-45
1 x đầu nối quang S / PDIF Out
5 x giắc cắm âm thanh
Điều khiển I/O

iTE I/O Controller Chip

BIOS 1 x 256 Mbit flash
Sử dụng AMI UEFI BIOS được cấp phép
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Kích thước

ATX Form Factor; 30.5cm x 24.4cm
