Mainboard Gigabyte Z590 AORUS TACHYON (rev. 1.0)

14.250.000 đ

Còn hàng 36 tháng

  • Hỗ trợ tư vấn lắp đặt trong nội thành Hà Nội.
  • Hỗ trợ mua hàng trả góp.
  • Hỗ trợ cài đặt các phần mềm đồ họa.
  • Được tham gia các chương trình giảm giá sốc.

Giới thiệu sản phẩm Mainboard Gigabyte Z590 AORUS TACHYON (rev. 1.0)

Mainboard Gigabyte Z590 AORUS TACHYON là đỉnh cao của bo mạch chủ ép xung được thiết kế bởi những người liên tục tìm cách phá vỡ giới hạn hiệu năng không tưởng. Thiết kế VRM chuyên biệt, theo dõi bố cục bộ nhớ và các nút và công tắc ép xung tích hợp cho phép những người đam mê ép xung có thể phát huy hết tiềm năng của bộ vi xử lý Intel Core thế hệ mới nhất.





THIẾT KẾ VRM



+ Thiết kế VRM 12 giai đoạn trực tiếp

+ 100A DrMOS cho mỗi pha vCore

+ Ma trận tụ điện polyme Tantali

+ Nhiệt độ thấp hơn

+ Phản hồi thoáng qua tốt hơn

Bộ điều khiển PWM kỹ thuật số

Thiết kế VRM sử dụng bộ điều khiển Intersil ISL69269 PWM truyền động trực tiếp 12 pha cho hiệu quả cao nhất.

100A DrMOS

Mỗi pha vcore VRM sử dụng 100A Vishay SiC840 DrMOS cho công suất dòng điện tối đa trong điều kiện ép xung khắc nghiệt.

Ma trận tụ điện Tantali

Thiết kế VRM sử dụng 100% tụ điện polyme tantali đầy đủ để đáp ứng thoáng qua tốt hơn và ít can thiệp cơ học hơn với thiết bị làm mát ép xung cực mạnh.

Đầu nối nguồn CPU kép

Các đầu nối nguồn CPU 8 chân kép với tấm chắn kim loại cung cấp đầu vào dòng điện tối đa cho bộ xử lý.


KIẾN TRÚC ĐIỆN



Z590 AORUS TACHYON sử dụng thiết kế VRM 12 pha trực tiếp với DrMOS 100A cao nhất và các tụ điện polyme tantali đầy đủ xung quanh khu vực VRM, để tối đa hóa hiệu suất điện năng và phản ứng nhất thời, đồng thời loại bỏ gợn điện áp trong quá trình ép xung tần số cực cao.



MA TRẬN TỤ ĐIỆN POLYME TANTALI



Bằng cách sử dụng 100% thiết kế tụ điện polyme tantali, các tay ép xung chuyên nghiệp sẽ dễ dàng hơn trong việc cách nhiệt khu vực VRM và sử dụng nồi LN2 để làm mát CPU mà không cần can thiệp cơ học.





SO SÁNH HIỆU QUẢ NĂNG LƯỢNG






BỘ NHỚ XTREME


Với bố cục theo dõi bộ nhớ chuỗi 2-DIMM, Z590 AORUS TACHYON có thể đạt được khoảng cách DIMM bộ nhớ ngắn nhất giữa các CPU, do đó đạt được xung bộ nhớ cao nhất và độ trễ thấp nhất.

ĐỊNH TUYẾN BỘ NHỚ ĐƯỢC BẢO VỆ



Tất cả định tuyến bộ nhớ đều nằm dưới lớp bên trong PCB được che chắn bởi một lớp mặt đất lớn để bảo vệ khỏi sự can thiệp từ bên ngoài.


HIỆU SUẤT PCIE 4.0 M.2

TÍCH HỢP MẠNG LAN INTEL 2.5GBE - NHANH HƠN GẤP 2 LẦN



Việc áp dụng mạng LAN 2,5G cung cấp kết nối mạng lên đến 2,5 GbE, với tốc độ truyền nhanh hơn ít nhất hai lần so với mạng 1GbE thông thường. Nó hoàn toàn phù hợp cho các game thủ và streamer với trải nghiệm trực tuyến mượt mà và tối ưu. Nó cũng tương thích ngược với ethernet RJ-45 Multi-Gig (10/100/1000 / 2500Mbps).





INTEL 802.11AX WIFI 6E

Giải pháp không dây mới nhất của Intel 802.11ax WIFI 6E với băng tần 6GHz chuyên dụng mới, cho phép hiệu suất không dây gigabit, cung cấp truyền video mượt mà, trải nghiệm chơi game tốt hơn, ít kết nối bị ngắt và tốc độ lên đến 2,4Gbps *. Hơn nữa, Bluetooth 5 cung cấp phạm vi 4X so với BT 4.2 và truyền tải nhanh hơn.

LỢI ÍCH CỦA WIFI 6E

Phổ chuyên dụng ở băng tần 6GHz để ít nhiễu hơn

Thông lượng 5,5 lần so với 802.11ac 1x1 *

Dung lượng mạng tốt hơn gấp 4 lần, không bị tắc đường, đặc biệt là ở những khu vực đông đúc với nhiều thiết bị

Tăng hiệu quả mạng để có trải nghiệm người dùng tốt hơn

ƯU ĐIỂM CỦA WIFI 6E

Sự tắc nghẽn phổ là vấn đề rất lớn trong môi trường WIFI hiện tại vì quá nhiều thiết bị đều sử dụng phổ tần 2.4GHz và 5GHz hiện có, và nó gây ra kết nối không đáng tin cậy và tốc độ chậm hơn. WIFI 6E được mở rộng tiêu chuẩn thành WIFI 6 và nó sử dụng băng tần 6GHz chuyên dụng, cung cấp không chỉ tần số hoàn toàn mới để truyền dữ liệu mà còn cung cấp phổ tần rộng rãi cho nhiều thiết bị hơn trong tương lai. Với WIFI 6E,



ĂNG-TEN AORUS

Tất cả các ăng-ten mới đều hỗ trợ 802.11ac 2.4GHz & 5GHz, tăng tín hiệu 4dBi

Cường độ tín hiệu gấp đôi so với thiết kế ăng-ten truyền thống

Hai ăng-ten với chức năng ăng-ten thông minh để truyền tín hiệu WIFI tốt nhất

Độ nghiêng nhiều góc và đế từ tính cho hướng và vị trí cường độ tín hiệu tốt nhất



USB 3.2 GEN2X2 TYPE-C ®




BỘ ÉP XUNG


1. Nút nguồn

Hệ thống Bật / Tắt nguồn.


2. Nút reset
Hệ thống khởi động lại.


3. Chế độ LIMP
Cho phép hệ thống tự động khởi động lại với cài đặt mặc định hoặc cài đặt an toàn mà không cần phải xóa cài đặt CMOS trước. Điều này rất hữu ích trong các tình huống khi người dùng không khởi động được hệ thống với các thông số bộ nhớ tự xác định của họ.


4. Nút Reset nguội
Sử dụng nút này để buộc hệ thống của bạn khởi động lại. Điều này thường được sử dụng nếu xảy ra sự cố CPU hoặc lỗi bộ nhớ hoặc khởi động lại ấm không hoạt động khi điều chỉnh cài đặt hệ thống của bạn. Nhấn nút này để buộc hệ thống tắt và khởi động lại.


5. Xóa CMOS
Xóa cài đặt BIOS.


6. Chuyển đổi tỷ lệ CPU
Tăng hoặc giảm tỷ lệ CPU theo cách thủ công.


7. Chuyển đổi hồ sơ
Tải cấu hình A & B cài sẵn trong BIOS vào lần khởi động tiếp theo.


8. Đo điện thế
Dùng đồng hồ vạn năng liên hệ với các điểm đó để đo các giá trị hiệu điện thế khác nhau.


9. Công tắc kích hoạt OC
Công tắc này có thể được sử dụng để giảm tần số CPU để hạ nhiệt độ CPU trước khi chạy điểm chuẩn mà không cần phải thay đổi bất kỳ cài đặt phần mềm nào. Ngay lập tức thiết lập công tắc TGR trở lại vị trí mặc định của nó khi điểm chuẩn bắt đầu sẽ hoàn nguyên tần số CPU về giá trị ban đầu.


10. Chế độ LN2 nâng cao
Phụ thuộc vào cài đặt Chuyển chế độ LN2 (không khả dụng nếu LN2_SW được đặt thành 1). Bật công tắc này sẽ cho phép CPU khởi động ở nhiệt độ càng thấp càng tốt.


11. Công tắc dành riêng
Công tắc này được dành riêng cho việc mở rộng phần cứng. Thiết kế nguồn một pha được dành riêng cho việc sử dụng trong tương lai.


12. Chuyển chế độ LN2
Sử dụng công tắc này để bật hoặc tắt chế độ LN2 được tối ưu hóa. Bật công tắc này sẽ cho phép CPU khởi động hiệu quả ở nhiệt độ thấp hơn.


13. Công tắc SB
Công tắc SB cho phép bật hoặc tắt chức năng Dual BIOS.


14. Công tắc BIOS
Công tắc BIOS (BIOS_SW) cho phép người dùng dễ dàng chọn một BIOS khác để khởi động hoặc ép xung, giúp giảm thiểu lỗi BIOS trong quá trình ép xung.

Thông số kỹ thuật

Mainboard Gigabyte Z590 AORUS TACHYON (rev. 1.0)



CPU

LGA1200:
1. Bộ xử lý Intel ® Core ™ i9 thế hệ thứ 11 / bộ xử lý Intel ® Core ™ i7 / bộ xử lý Intel ® Core ™ i5
2. Bộ xử lý Intel ® Core ™ i9 thế hệ thứ 10 / bộ xử lý Intel ® Core ™ i7 / bộ xử lý Intel ® Core ™ i5 / bộ xử lý Intel ® Core ™ i3 / bộ xử lý Intel ® Pentium ® / bộ xử lý Intel ® Celeron ® *

* Giới hạn đối với bộ xử lý Intel 4 MB ® Smart Cache, dòng Intel ® Celeron ® G5xx5.
3. Bộ nhớ đệm L3 thay đổi theo CPU

Chipset Bộ chip Intel ® Z590 Express
Bộ nhớ

1. Bộ xử lý Intel ® Core ™ i9 / i7 / i5 thế hệ thứ 11 : Hỗ trợ các mô-đun bộ nhớ DDR4 3200/3000/2933/2666/2400/2133 MHz

2. Bộ xử lý Intel ® Core ™ i9 / i7 thế hệ thứ 10 : Hỗ trợ các mô-đun bộ nhớ DDR4 2933/2666/2400/2133 MHz

3. Bộ xử lý Intel ® Core ™ i5 / i3 / Pentium® / Celeron ® thế hệ thứ 10 : Hỗ trợ cho các mô-đun bộ nhớ DDR4 2666/2400/2133 MHz

4. 2 x ổ cắm DDR4 DIMM hỗ trợ bộ nhớ hệ thống lên đến 64 GB (32 GB dung lượng DIMM đơn)

5. Kiến trúc bộ nhớ kênh đôi

6. Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 không đệm của ECC (hoạt động ở chế độ không ECC)

7. Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không có bộ đệm ECC Un-buffer

8. Hỗ trợ mô-đun bộ nhớ Extreme Memory Profile (XMP)

Đồ họa 1 x cổng HDMI, hỗ trợ độ phân giải tối đa 4096x2160 @ 60 Hz
* Hỗ trợ phiên bản HDMI 2.0 và HDCP 2.3.
Âm thanh

1.Realtek ® ALC1220-VB codec

* Giắc cắm đầu ra của bảng điều khiển phía sau hỗ trợ âm thanh DSD.

2.Hỗ trợ cho DTS: X ® Ultra

3.Âm thanh độ nét cao

4. 2/4 / 5.1 / 7.1 kênh

5.Hỗ trợ S / PDIF Out

LAN Chip mạng LAN Intel ® 2,5GbE (2,5 Gbit / 1 Gbit / 100 Mbit)
Wireless

Intel ® Wi-Fi 6E AX210

1. WIFI a, b, g, n, ac, ax, hỗ trợ băng tần sóng mang 2,4 / 5/6 GHz

2. BLUETOOTH 5.2

3. Hỗ trợ chuẩn không dây 11ax 160MHz và tốc độ dữ liệu lên đến 2,4 Gbps

* Tốc độ dữ liệu thực tế có thể thay đổi tùy theo môi trường và thiết bị.

Khe mở rộng

1 x Khe cắm PCI Express x16, chạy ở x16 (PCIEX16)

* Để có hiệu suất tối ưu, nếu chỉ lắp một cạc đồ họa PCI Express, hãy đảm bảo lắp nó vào khe cắm PCIEX16.

1 x Khe PCI Express x16, chạy ở x8 (PCIEX8)

* Khe PCIEX8 chia sẻ băng thông với khe PCIEX16. Khi khe PCIEX8 được điền, khe PCIEX16 sẽ hoạt động ở chế độ x8.

(Các khe cắm PCIEX16 và PCIEX8 tuân theo tiêu chuẩn PCI Express 4.0.) *

* Chỉ được hỗ trợ bởi các bộ xử lý Thế hệ thứ 11.

1 x khe cắm PCI Express x16, chạy ở x4 (PCIEX4)

1 x khe cắm PCI Express x16, chạy ở x1 (PCIEX1)

(Các khe cắm PCIEX4 và PCIEX1 phù hợp với tiêu chuẩn PCI Express 3.0.)

Đồ họa Hỗ trợ công nghệ AMD Quad-GPU CrossFire ™ và AMD CrossFire ™ 2 chiều
Giao diện lưu trữ

CPU:
1 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SSD PCIe 4.0 x4 / x2) (M2A_CPU) *
* Chỉ được hỗ trợ bởi bộ vi xử lý Thế hệ thứ 11.

Bộ chip:
2 x đầu nối M.2 (Socket 3, M key, hỗ trợ SATA loại 2280/22110 và PCIe 3.0 x4 / x2 SSD) (M2P_SB) (M2M_SB)
6 x đầu nối SATA 6Gb / s (SATA3 0 ~ 5)
* Tham khảo "1-9 Kết nối nội bộ", để biết thông báo cài đặt cho đầu nối M.2 và SATA.

Hỗ trợ RAID 0, RAID 1, RAID 5, RAID và 10
Intel ® Optane Memory ™ Ready

ASMedia ® ASM1061 chip:
2 x đầu nối SATA 6Gb / s (SATA3 6,7), chỉ hỗ trợ chế độ IDE / AHCI

USB

Bộ chip:

1 x cổng USB Type-C ® ở mặt sau, với hỗ trợ USB 3.2 Gen 2x2
3 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ) ở mặt sau
2 x cổng USB 3.2 Gen 1 khả dụng thông qua đầu cắm USB bên trong
4 x cổng USB 2.0 / 1.1 khả dụng thông qua các đầu cắm USB bên trong

Bộ điều khiển ASMedia ® USB 3.2 Gen 2:
1 x cổng USB Type-C ® với hỗ trợ USB 3.2 Gen 2, khả dụng thông qua đầu cắm USB bên trong
1 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ) trên bo mạch

Chipset + Realtek ® USB 3.2 Gen 1 Hub:
4 x cổng USB 3.2 Gen 1 ở mặt sau

Đầu nối I / O nội bộ 1 x 24-pin ATX main power connector
2 x 8-pin ATX 12V power connectors
1 x CPU fan header
1 x water cooling CPU fan header
4 x system fan headers
2 x system fan/water cooling pump headers
2 x addressable LED strip headers
2 x RGB LED strip headers
3 x M.2 Socket 3 connectors
8 x SATA 6Gb/s connectors
1 x front panel header
1 x front panel audio header
1 x USB Type-C® header, with USB 3.2 Gen 2 support
1 x USB 3.2 Gen 2 Type-A port (red)
1 x USB 3.2 Gen 1 header
2 x USB 2.0/1.1 headers
1 x noise detection header
2 x Thunderbolt™ add-in card connectors
1 x Clear CMOS jumper
1 x power button (PW_SW)
1 x reset button (RST_SW)
1 x Clear CMOS button (CMOS_SW)
2 x BIOS switches (BIOS_SW)(SB)
1 x Cold Reset button (RTY_SW)
1 x Protection Mode button (LIMP_MODE)
1 x CPU Ratio up button (RATIO_UP)
1 x CPU Ratio down button (RATIO_DW)
1 x Profile A button (PROFILE_A)
1 x Profile B button (PROFILE_B)
1 x OC Trigger switch (TGR)
1 x LN2 Mode switch (LN2_SW)
1 x Enhanced LN2 Mode switch (LN2_OFFSET)
1 x Reserved switch (RSV_SW)
* Tất cả các tiêu đề quạt đều phải hỗ trợ AIO_Pump, Pump và quạt hiệu suất cao với khả năng cung cấp lên đến 2A / 12V @ 24W.
Kết nối bảng mặt sau

1 x Q-Flash Plus button

1 x OC Ignition button

1 x PS/2 keyboard port

1 x PS/2 mouse port

2 x SMA antenna connectors (2T2R)

1 x HDMI port

1 x USB Type-C® port, with USB 3.2 Gen 2x2 support

3 x USB 3.2 Gen 2 Type-A ports (red)

4 x USB 3.2 Gen 1 ports

1 x RJ-45 port

1 x optical S/PDIF Out connector

5 x audio jacks

Bộ điều khiển I / O Chip điều khiển iTE ® I / O
H/W Monitoring

Phát hiện điện áp
Phát hiện nhiệt độ
Phát hiện tốc độ quạt
Phát hiện tốc độ dòng chảy làm mát nước
Cảnh báo lỗi quạt
Điều khiển tốc độ quạt

* Chức năng điều khiển tốc độ quạt (máy bơm) có được hỗ trợ hay không sẽ phụ thuộc vào quạt (máy bơm) bạn cài đặt.
Phát hiện tiếng ồn

BIOS 2 x 256 Mbit flash
Sử dụng AMI UEFI BIOS được cấp phép
Hỗ trợ cho DualBIOS ™
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Các tính năng độc đáo Hỗ trợ cho Trung tâm APP
* Các ứng dụng có sẵn trong Trung tâm APP có thể khác nhau tùy theo kiểu bo mạch chủ. Các chức năng được hỗ trợ của từng ứng dụng cũng có thể khác nhau tùy thuộc vào thông số kỹ thuật của bo mạch chủ.
@BIOS
EasyTune
Khởi động nhanh
Game Boost
RGB Fusion Trình xem thông tin hệ thống
sao lưu thông minh
Hỗ trợ Q-Flash Plus
Hỗ trợ Q-Flash
Hỗ trợ cài đặt Xpress
Phần mềm
  1. Norton ® Internet Security (phiên bản OEM)
  2. cFosSpeed
Hệ điều hành Windows 10 64bit
Yếu tố hình thức E-ATX; 30,5cm x 27cm

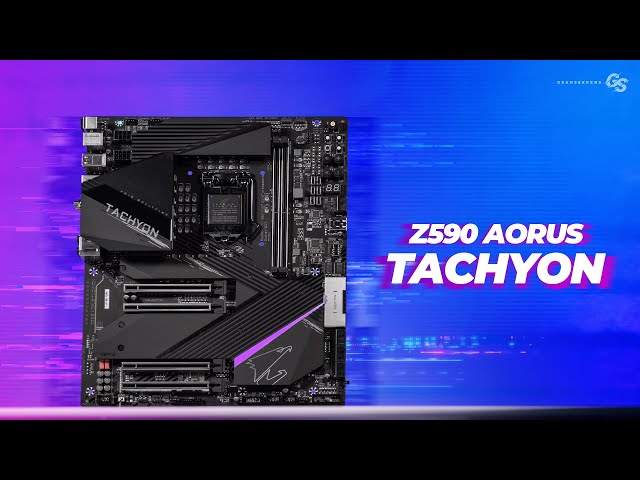

Video sản phẩm
