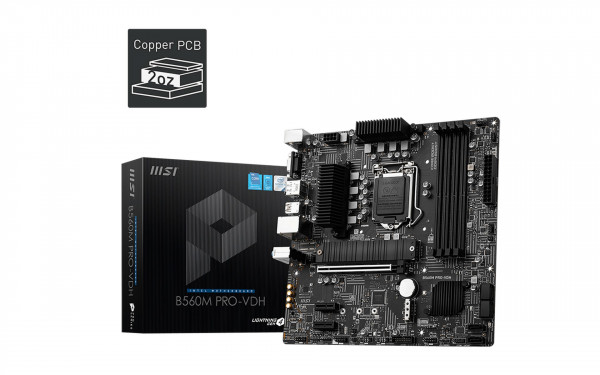

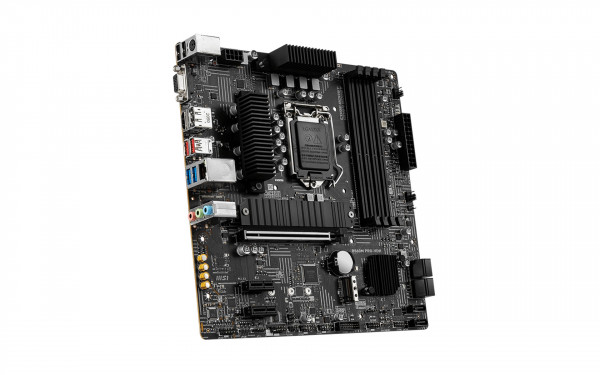

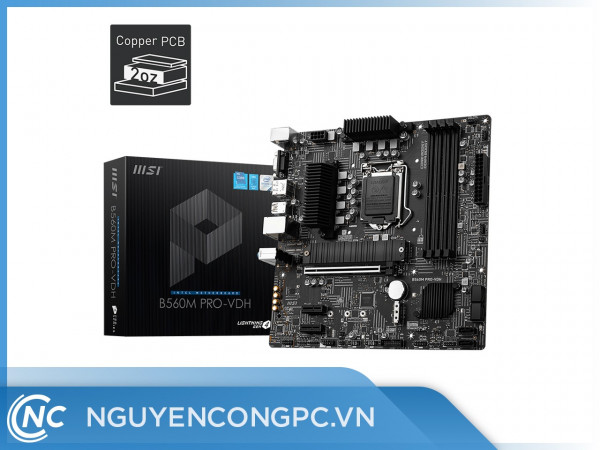

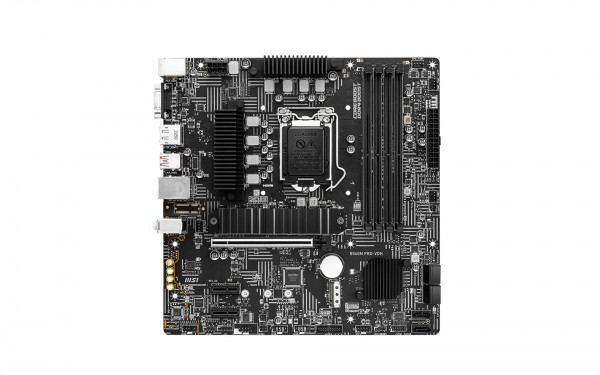

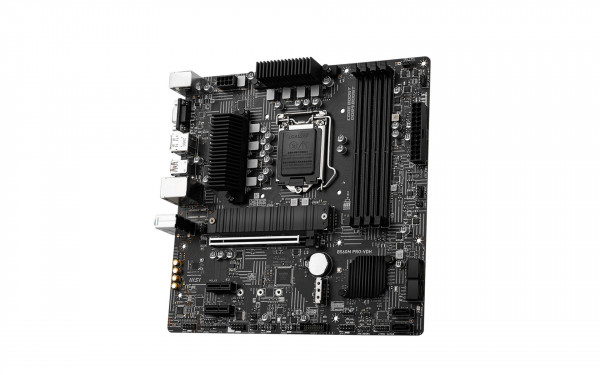

Mainboard MSI B560M PRO-VDH

CPU hỗ trợ

Supports 10th Gen Intel^® Core^™ Processors, 11th Gen Intel^® Core^™ Processors, Pentium^® Gold and Celeron^® Processors

Processor socket LGA1200

Chipset

RAM hỗ trợ

4x DDR4 memory slots, support up to 128GB
Supports 1R 2133/ 2666/ 2933 MHz for 10th Gen Intel® CPU (by JEDEC & POR)
Supports 1R 2133/ 2666/ 2933/ 3200 MHz for 11th Gen Intel® CPU (by JEDEC & POR)

Tần số ép xung tối đa:
1DPC 1R Max speed up to 5066 MHz
1DPC 2R Max speed up to 4600+ MHz
2DPC 1R Max speed up to 4266+ MHz
2DPC 2R Max speed up to 4000+ MHz

Hỗ trợ chế độ kênh đôi
Hỗ trợ bộ nhớ không ECC, không đệm
Hỗ trợ cấu hình bộ nhớ cao cấp Intel® (XMP)

Hình ảnh

1x HDMI 2.0b with HDR port, supports a maximum resolution of 4K 60Hz

1x DisplayPort 1.4 port, supports a maximum resolution of 4K 60Hz

1x VGA port, supports the maximum resolutions of 2048x1536 @50Hz, 2048x1280 @60Hz and 1920x1200 @60Hz

Chỉ khả dụng trên các bộ xử lý có đồ họa tích hợp.
Thông số kỹ thuật đồ họa có thể khác nhau tùy thuộc vào CPU được cài đặt.

Lưu trữ

6x SATA 6Gb/s ports (From B560 chipset)

2x M.2 slot (Key M)

M2_1 slot

Supports up to PCIe 4.0 x4 for 11th Gen Intel^® CPU (From CPU)

Supports up to PCIe 3.0 x4 & SATA 6Gb/s for 10th Gen Intel^® CPU (From B560 chipset)

Supports 2242/ 2260/ 2280/ 22110 storage devices

M2_2 slot (from B560 chipset)

Supports up to PCIe 3.0 x4

Supports 2242/ 2260/ 2280 storage devices

Intel^® Optane™ Memory Ready

Supports Intel^® Smart Response Technology for Intel Core^™ processors

SATA2 sẽ không khả dụng khi cài đặt M.2 SATA SSD vào khe cắm M2_1.

Trước khi sử dụng mô-đun bộ nhớ Intel® Optane ™, hãy đảm bảo rằng bạn đã cập nhật trình điều khiển và BIOS lên phiên bản mới nhất từ ​​trang web MSI.

USB

Intel^® B560 Chipset

2x USB 3.2 Gen 2 10Gbps Type-A ports on the back panel

4x USB 3.2 Gen 1 5Gbps ports (2 Type-A ports on the back panel, and 2 ports are available through the internal USB 3.2 Gen 1 5Gbps connector)

2x USB 2.0 Type-A ports on the back panel

USB Hubs GL850G

4x USB 2.0 ports are available through the internal USB 2.0 connectors

Âm Thanh

Realtek^® AL897 Codec

7.1-Channel High Definition Audio

LAN

Cổng kết nối I/O bên trong

1x 24-pin ATX main power connector

1x 8-pin ATX 12V power connector

6x SATA 6Gb/s connectors

2x M.2 slots (M-Key)

1x USB 3.2 Gen 1 5Gbps connector (supports additional 2 USB Gen 1 ports)

2x USB 2.0 connectors (supports additional 4 USB 2.0 ports)

1x 4-pin CPU fan connector

1x 4-pin water-pump fan connector

2x 4-pin system fan connectors

1x Front panel audio connector

2x System panel connectors

1x Chassis Intrusion connector

1x Clear CMOS jumper

1x TPM module connector

1x Serial port connector

1x Tuning Controller Connector

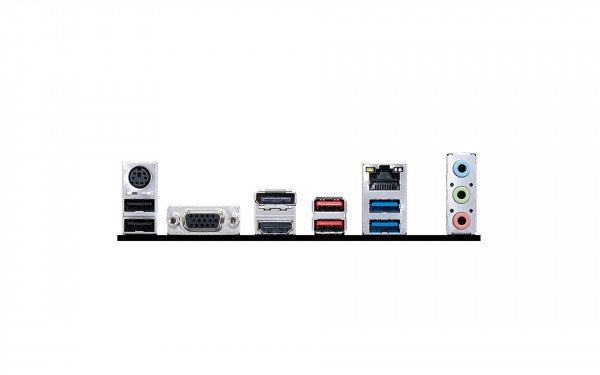

Cổng kết nối I/O Phía sau

1. Keyboard / Mouse
2. VGA
3. DisplayPort
4. USB 3.2 Gen 2 10Gbps Type-A
5. LAN port
6. Audio connector
7. USB 2.0
8. HDMI
9. USB 3.2 Gen 1 5Gbps Type-A

Kích cỡ

Miro-ATX Form Factor

9.6 in. x 9.6 in. (24.4 cm x 24.4 cm)

Các tính năng của bios

1x 256 Mb flash

UEFI AMI BIOS

ACPI 6.2, SMBIOS 3.0

Multi-language
