Mainboard ASRock Z690 Taichi Razer Edition DDR5

Mainboard ASRock Z690 Taichi Razer Edition DDR5

Bên trong hộp cùng với bảng mạch là một số phụ kiện giúp thiết lập và vận hành hệ thống của bạn. ASRock bao gồm các phụ kiện thông thường, bao gồm đĩa trình điều khiển, cáp SATA và vít/giá đỡ M.2. Nó cũng bao gồm hai quạt bổ sung để bổ sung khả năng làm mát VRM cùng với giá đỡ card đồ họa để hỗ trợ các card màn hình nặng. Dưới đây là danh sách tất cả mọi thứ bao gồm.

• Hướng dẫn cài đặt nhanh
• Đĩa CD hỗ trợ
• (4) Cáp dữ liệu SATA
• Giá đỡ card đồ họa
• Giá đỡ USB Dongle không dây
• Quạt làm mát 3010 có giá đỡ và gói vít
• Giá đỡ quạt làm mát và gói vít 4010
• Anten WiFi ASRock 2.4/5/6 GHz
• (3) Vít cho ổ cắm M.2
• Bế tắc cho ổ cắm M.2

ASRock Z690 Taichi Razer Edition - Thiết kế tinh xảo, đầy mạnh mẽ

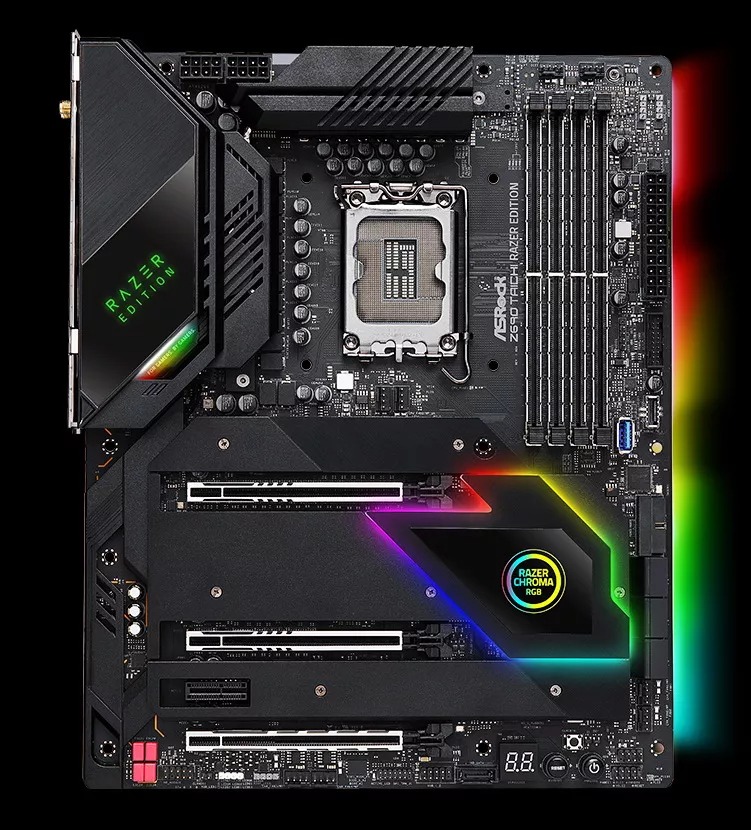

Nhìn vào bo mạch, bạn có thể thấy nó được làm từ PCB 12 lớp màu đen tuyền với các bộ tản nhiệt và tấm che phù hợp bao phủ phần lớn bo mạch. So với những chiếc không phải Razer Taichi thì vẻ ngoài có phần dịu mắt hơn một chút, tản nhiệt toàn màu đen thể thao cho toàn bộ bo mạch. Trong khi phiên bản không phải Razer Taichi có vẻ ngoài độc đáo với các bánh răng chuyển động, thì phiên bản Razer Edition tiêu chuẩn hơn với các điểm nhấn bằng nhôm và mờ cùng với một số đèn RGB ẩn bên dưới chiếu sáng nhãn hiệu Razer Edition trên tản nhiệt VRM bên trái.

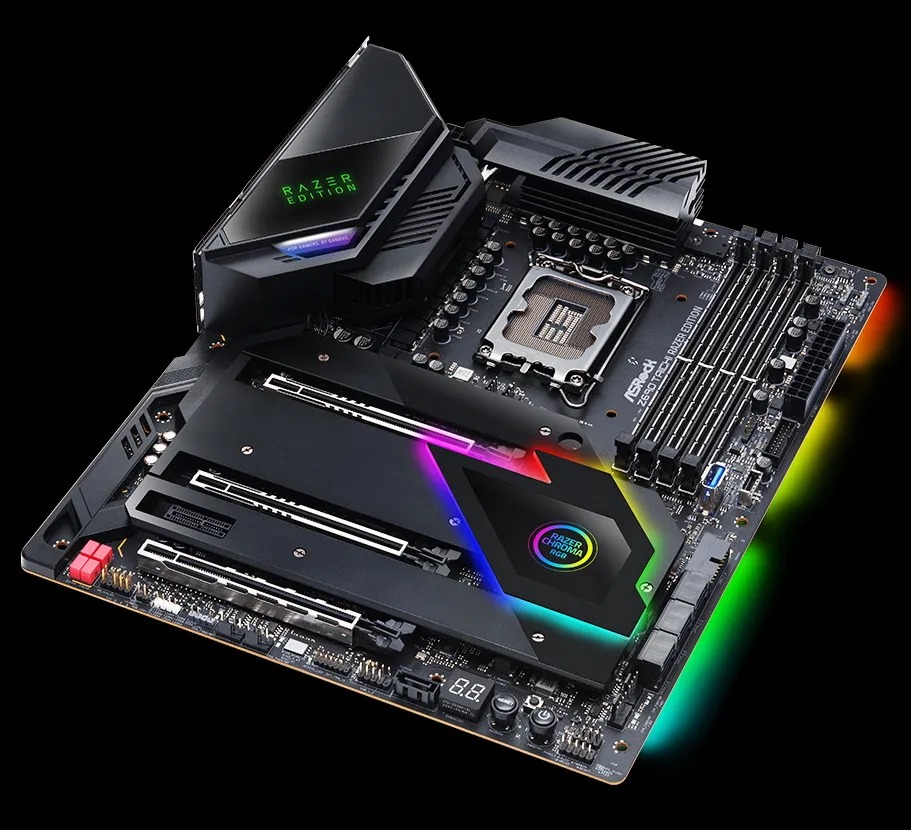

Các khu vực được trang trí RGB khác bao gồm xung quanh tản nhiệt chipset có một dải mờ bao quanh chu vi của tản nhiệt với nhãn hiệu Razer Chroma RGB sáng lên ở giữa, thay thế các bánh răng ở đó trên Taichi ban đầu. Dọc theo cạnh phải của bo mạch là một dải đèn RGB khác. Ở đây các đèn LED gắn vào bảng và tấm ốp lưng cung cấp lớp phủ mờ để khuếch tán ánh sáng. RGB tích hợp sáng, màu sắc đẹp và bão hòa. Nếu điều này không đủ ánh sáng, có một số tiêu đề có sẵn để biết thêm. Bạn điều khiển RGB thông qua phần mềm Razer Synapse, phần mềm này có rất nhiều chức năng cài sẵn cũng như khả năng tạo của riêng bạn. Cuối cùng, chúng tôi thích vẻ ngoài của nó, đặc biệt đối với những người theo đuổi một tấm bảng hào nhoáng để khoe phần cứng của mình.

ASRock Z690 Taichi Razer Edition - Kết hợp hoàn hảo

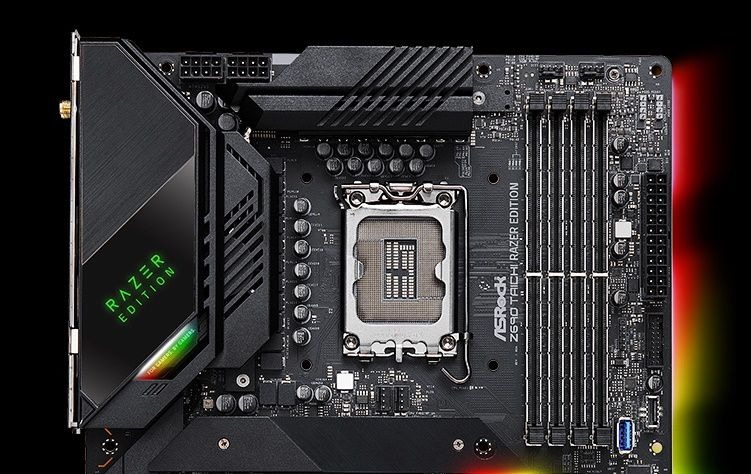

Tập trung vào nửa trên của Taichi Razer Edition, chúng ta có cái nhìn sâu hơn về tản nhiệt VRM, cùng những thứ khác. Hai tản nhiệt kết nối thông qua một ống dẫn nhiệt để chia sẻ tải giữa chúng. Chúng lớn, có khối lượng lớn và có nhiều diện tích bề mặt để làm mát hiệu quả. Cạnh trái giấu một chiếc quạt nhỏ để giúp giữ mát cho các bộ nguồn. Những điều này đã làm rất tốt việc giữ cho các bit nguồn luôn mát, ngay cả khi Intel Core  i9-12900K của chúng tôi bị đẩy đến giới hạn nhiệt. Chúng tôi không nghe thấy tiếng quạt VRM trên quạt hệ thống trong quá trình thử nghiệm. Phía trên các tản nhiệt là hai đầu nối 8-EPS để cấp nguồn cho bộ xử lý (bắt buộc phải có một đầu nối).

Tiếp tục bên phải, ngay bên dưới ổ cắm là hai đầu cắm quạt 4 chân. Vị trí kỳ lạ này dành cho các đầu cắm phù hợp với (các) quạt khung phía sau hoặc thậm chí kết nối bộ tản nhiệt/bộ làm mát AIO của bạn mặc dù các dây được gắn ở đây có xu hướng nhô ra ngoài so với các dây nằm ở rìa. Tiếp theo, chúng tôi gặp bốn khe DRAM được gia cố để khóa các thanh ở cả hai bên. ASRock liệt kê dung lượng tối đa 128GB và tốc độ lên tới DDR5 6400+(OC). Chúng tôi không gặp phải bất kỳ vấn đề nào khi sử dụng một trong hai bộ sản phẩm. Ngay phía trên các khe DRAM là hai đầu cắm quạt 4 chân nữa (board có tổng cộng tám cái). Công suất đầu ra thay đổi tùy theo đầu cắm nhưng nằm trong khoảng từ 1A/12W đến 3A/36W đối với một trong các đầu cắm máy bơm. Hầu hết các đầu cắm đều tự động phát hiện nếu có quạt điều khiển bằng DC hoặc Watt và điều chỉnh cho phù hợp.

Đi xuống cạnh phải, chúng tôi gặp các tiêu đề RGB đầu tiên của mình. Trong trường hợp này, hai ARGB 3 chân. Bạn sẽ tìm thấy một tiêu đề ARGB 3 chân khác và một tiêu đề RGB 4 chân khác dọc theo cạnh dưới. Có rất nhiều đầu cắm để bo mạch này gắn thêm đèn RGB. Điều đó, cùng với các chức năng nâng cao hơn trong phần mềm Razer, sẽ mang lại một số cấu hình sáng tạo để làm nổi bật hệ thống.

Tiếp theo, chúng ta chạy vào đầu nối ATX 24 chân để cấp nguồn cho bo mạch. Bên dưới là hai đầu USB và một cổng USB để kết nối bảng mặt trước. Từ trên xuống dưới, chúng tôi theo dõi tiêu đề USB 3.2 Gen1 (5 Gbps), tiêu đề USB 3.2 Gen 2x2 (20 Gbps) và cuối cùng là cổng USB chủ yếu được sử dụng cho nhiệm vụ Flashback BIOS.

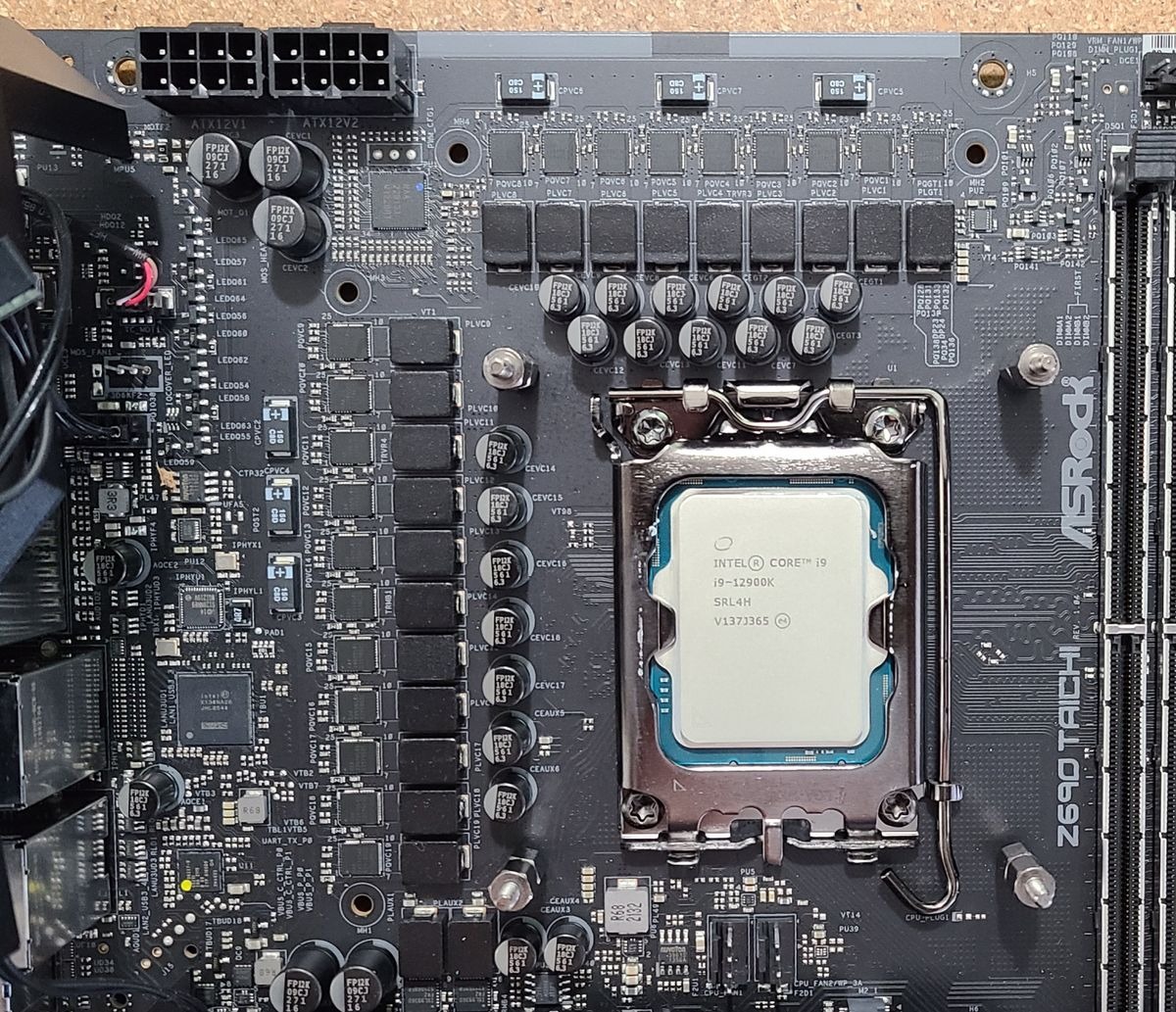

Giống như Z690 Taichi đầu tiên chúng tôi xem xét, ở đây một lần nữa, chúng tôi thấy VRM 20 pha với 19 pha cho Vcore. Nguồn điện chạy qua (các) đầu nối EPS 8 chân đến bộ điều khiển 20 kênh Renesas RAA229131, sau đó đến MOSFET 105A Renesas RAA22010540 Smart Power Stage (SPS) mạnh mẽ. Điều này mang lại dòng điện đáng kinh ngạc 1.995A có sẵn cho bộ xử lý và rất nhiều để hỗ trợ Intel Core i9-12900K ngốn điện ở tốc độ tiêu chuẩn và được ép xung (bao gồm cả làm mát xung quanh). VRM trên Taichi Razer sẽ không cản trở bộ xử lý và vẫn là một trong những VRM có khả năng cao hơn mà chúng tôi đã gặp trong dòng Z690.

 ASRock Z690 Taichi Razer Edition - Cổng kết nối đa dạng

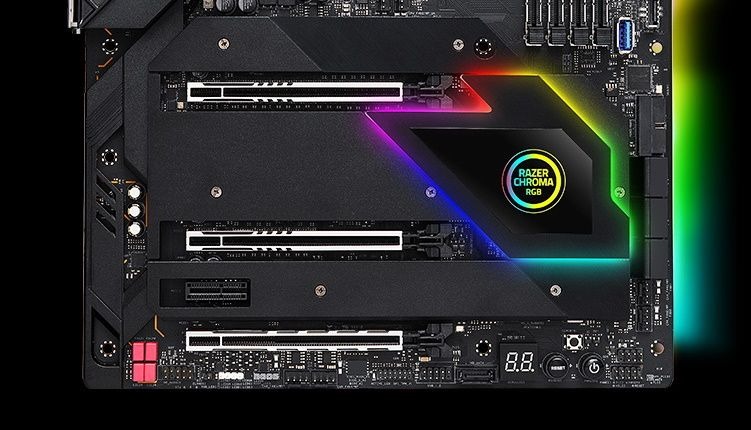

Kéo xuống nửa dưới của bảng, chúng ta sẽ bắt đầu từ bên trái với phần âm thanh được che một phần. Ở đây, chúng tôi thấy bốn tụ điện WIMA màu đỏ và một số tụ âm thanh Nichicon khác nhô ra xung quanh các tấm che. Chúng kết hợp với codec Realtek ALC1220 và DAC ESS Sabre 9219 cho âm thanh bảng mặt trước và hỗ trợ tai nghe lên đến 600 Ohm. Mặc dù đây là sản phẩm chủ lực thế hệ cuối cùng của Realtek và hầu hết mọi người đều thấy đây là một giải pháp có thể chấp nhận được, nhưng tôi vẫn muốn thấy codec Realtek ALC408x được triển khai để phù hợp với hầu hết các bo mạch khác ở mức giá này.

Phần giữa bo mạch chứa ba ổ cắm M.2 và tổng cộng bốn khe cắm PCIe. Bắt đầu với PCIe, ba khe cắm có chiều dài đầy đủ sử dụng phần gia cố để tránh bị cắt từ các card đồ họa nặng và giảm thiểu EMI. Hai khe có chiều dài đầy đủ trên cùng kết nối thông qua CPU, trong khi khe dưới cùng là PCIe 4.0 và các làn nguồn từ chipset. Các khe cắm GPU chính chạy ở x16/x0 hoặc x8/x8 với khe cắm thứ hai, cả PCIe 5.0. Cấu hình này hỗ trợ công nghệ đa GPU AMD Crossfire, nhưng đáng ngạc nhiên là vì nó có làn/băng thông nên Nvidia SLI không được liệt kê. Khe x1 nhỏ lấy băng thông từ chipset và chạy ở PCIe 3.0 x1.

Xung quanh các khe cắm PCIe là ba ổ cắm M.2, tất cả đều nằm dưới tản nhiệt riêng. Từ trên xuống, hai khe cắm đầu tiên (M2_1 và M2_2) hỗ trợ các mô-đun PCIe 4.0 x4 (64 Gbps) dài tới 80mm. Khe thứ ba, M2_3, hỗ trợ các chế độ SATA và PCIe 3.0 x2 (16 Gbps) và các mô-đun lên đến 80mm. Hầu hết các bo mạch ở mức giá này đều có bốn (hoặc nhiều) ổ cắm M.2, một số sử dụng ổ cắm PCIe 5.0. Ba vẫn là đủ cho hầu hết mọi người, nhưng một lần nữa, những người khác có nhiều hơn. Nếu bạn muốn đưa những thứ này vào RAID, Z690 Taichi Razer Edition hỗ trợ RAID0/1/5 cho các thiết bị lưu trữ NVMe.

Chúng tôi tìm thấy một cổng USB 3.1 Gen1 (5 Gbps) khác và sáu cổng SATA ở cạnh phải, tất cả đều được kết nối thông qua chipset. RAID0/1/5/10 được hỗ trợ thông qua các cổng SATA. Ngay bên dưới các đầu nối SATA là hai đầu cắm quạt 4 chân nữa.

Ở phía dưới là một số tiêu đề, bao gồm cổng USB và RGB. Taichi cũng đặt cổng SATA độc lập ở khu vực này, bên cạnh đèn LED gỡ lỗi 2 ký tự và nút nguồn/reset. Đây là danh sách đầy đủ, từ trái sang phải:

• Âm thanh bảng mặt trước
• Jumper CMOS rõ ràng
• Đầu cắm RGB 4 chân
• Tiêu đề ARGB 3 chân
• (2) Đầu cắm quạt hệ thống
• Tiêu đề TPM
• Đầu cắm USB 2.0
• Cổng SATA độc lập
• Đèn LED gỡ lỗi 2 ký tự
• Nút Nguồn và Đặt lại
• Nút xóa CMOS
• Tiêu đề bảng mặt trước

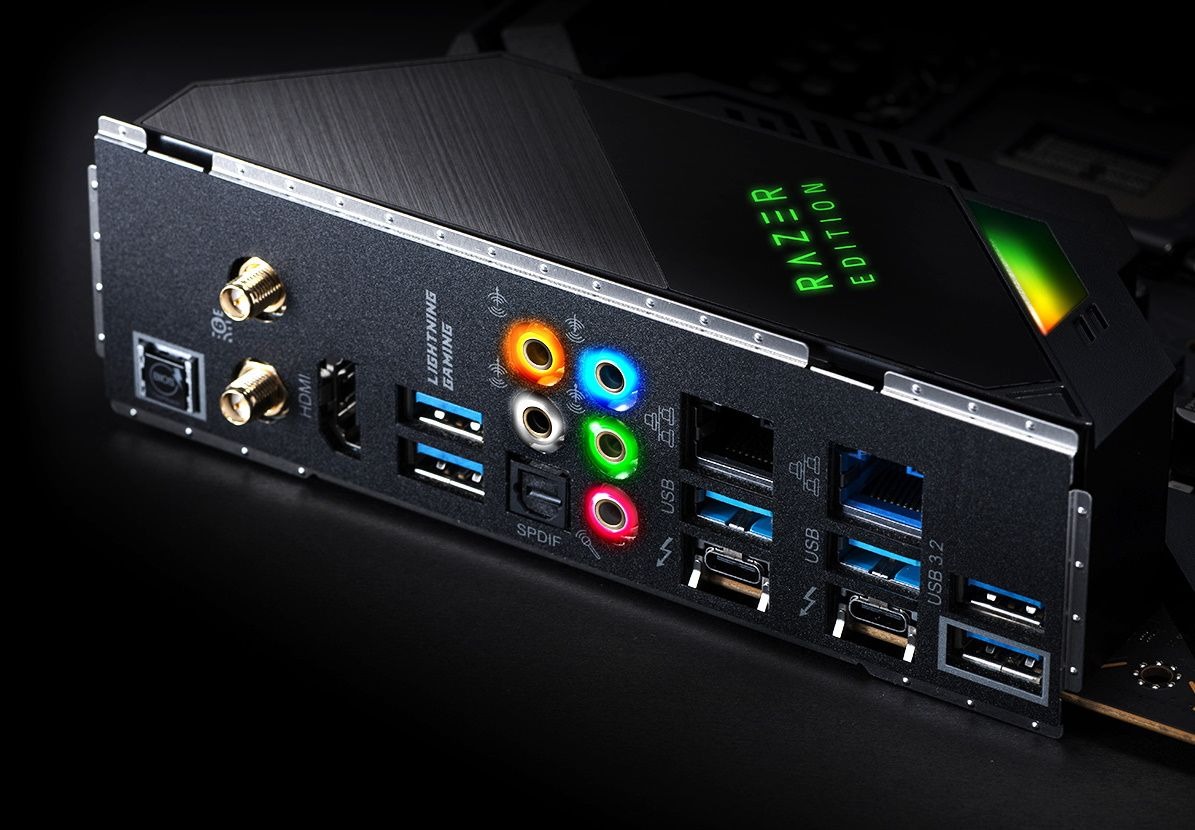

Quay trở lại khu vực IO phía sau, tấm IO được lắp sẵn và cố định vào bo mạch chủ. Không giống như Taichi không phải razer, có một số yếu tố thiết kế trên đó, ở đây nó chỉ có màu đen với chữ viết màu xám nhạt và không có bất kỳ nhãn hiệu nào. Các cổng Lighting Gaming sử dụng hai giao diện điều khiển khác nhau giúp giảm độ trễ và độ giật cũng được dán nhãn rõ ràng.

Về phần cứng, có tổng cộng tám cổng USB ở phía sau: hai cổng Thunderbolt 4 (40 Gbps) Type-C, bốn cổng USB 3.2 Gen 1 (5 Gbps) và hai cổng USB 3.2 Gen 2 (10 Gbps). Nếu bạn sử dụng nhiều USB Loại A như tôi, hãy đảm bảo có đủ cho nhu cầu của bạn giữa các cổng này và các cổng phía trước. Để giúp giảm thiểu mối lo ngại đó, ASRock bao gồm một giá đỡ USB để kết nối mọi thiết bị ngoại vi không dây mà không cần sử dụng các cổng phía sau.

Có nút Flashback BIOS, kết nối ăng-ten Wi-Fi, cổng Intel GbE (màu đen) và cổng Killer 2.5 GbE (màu xanh) và đầu ra HDMI (v1.4) cho video cũng ở IO phía sau. Các cổng analog 5 phích cắm trên ngăn xếp âm thanh sáng lên, thêm một chút lấp lánh và có lẽ giúp bạn tìm được phích cắm phù hợp dễ dàng hơn một chút. Nếu bạn sử dụng tiện ích mở rộng USB đi kèm thì sẽ có đủ cổng cho hầu hết mọi người. Mặt khác, sáu Loại A có thể bị hạn chế đối với một số người.
