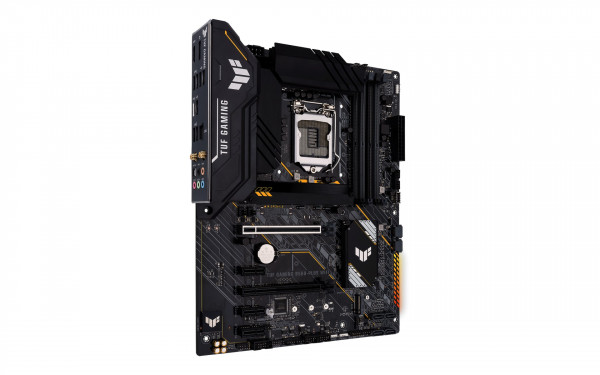

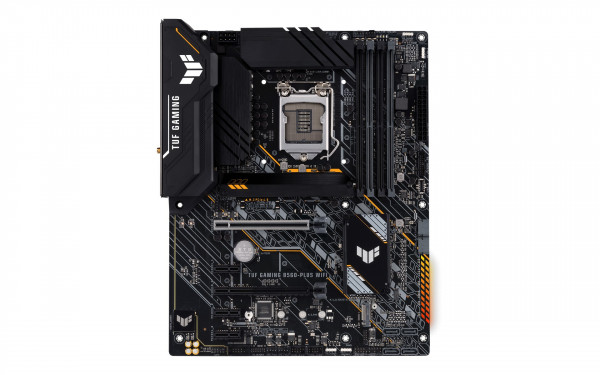

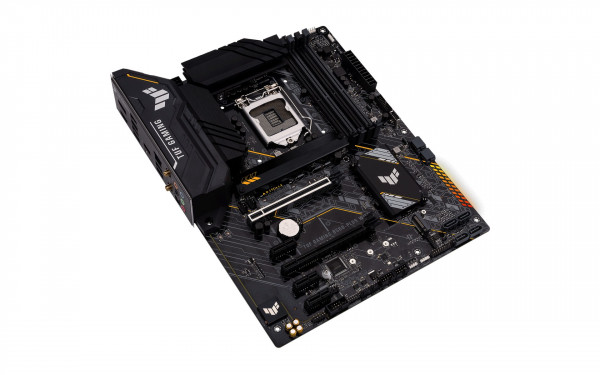

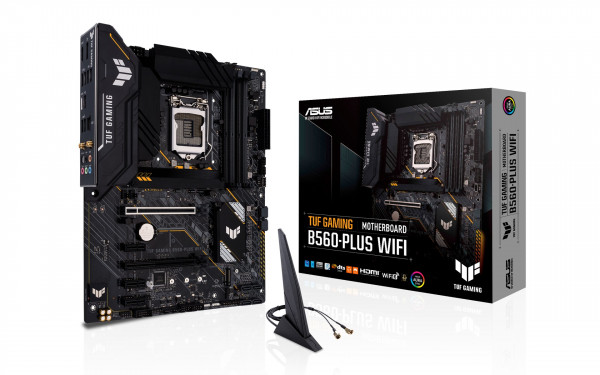

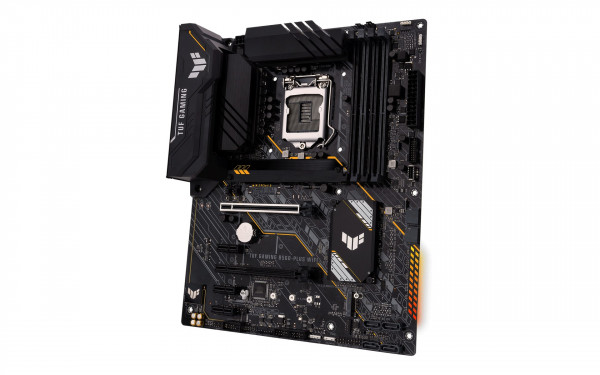

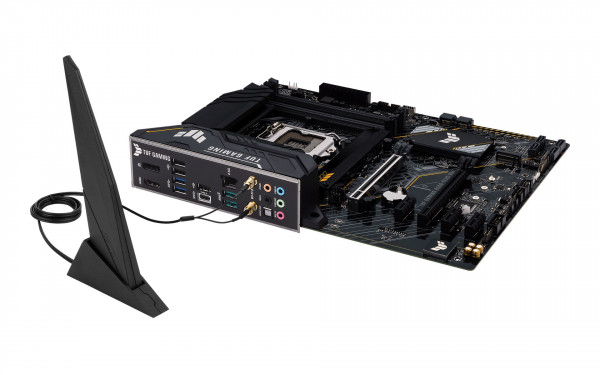

Mainboard ASUS TUF GAMING B560-PLUS WIFI

DDR4 5000 (OC) / 4800 (OC) / 4600 (OC) / 4400 (OC) / 4266 (OC) / 4000 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3333 (OC) / 3200/2933/2800/2666/22400/22133 MHz Không phải ECC, Bộ nhớ không đệm *

Kiến trúc bộ nhớ kênh đôi

Hỗ trợ cấu hình bộ nhớ cao cấp Intel® (XMP)

OptiMem II

* Bộ xử lý Intel® Core ™ i7 / i9 thế hệ thứ 10 hỗ trợ 2933/2800/2666/2400/2133 nguyên bản, những bộ xử lý khác sẽ chạy ở tốc độ truyền tối đa là DDR4 2666MHz.

* Bộ xử lý Intel® thế hệ thứ 11 hỗ trợ 3200/2933/2800/2666/2400/2133 nguyên bản.
* Tham khảo www.asus.com để biết QVL bộ nhớ (Danh sách nhà cung cấp đủ điều kiện), và hỗ trợ tần số bộ nhớ tùy thuộc vào loại CPU.

1 x DisplayPort 1.4 **
1 x HDMI ™ 2.0 ***

* Thông số kỹ thuật đồ họa có thể khác nhau giữa các loại CPU.

** Bộ xử lý Intel® thứ 11 và thứ 10 hỗ trợ DisplayPort 1.4 với độ phân giải 4096 x 2304 @ 60Hz. Vui lòng tham khảo www.intel.com để biết bất kỳ thông tin cập nhật nào.
*** Chỉ bộ xử lý Intel® thứ 11 hỗ trợ HDMI ™ 2.0 với tối đa. độ phân giải 4K @ 60Hz, những người khác sẽ chỉ hỗ trợ HDMI ™ 1.4 ở mức tối đa. độ phân giải 4K @ 30Hz. Vui lòng tham khảo www.intel.com để biết bất kỳ thông tin cập nhật nào.

1 x PCIe 4.0 / 3.0 x16 + 1 x PCIe 3.0 x16 (tối đa x4)

Bộ xử lý Intel® thế hệ thứ 11 & thứ 10 *

1 x khe cắm PCIe 4.0 / 3.0 x16 **

- Bộ xử lý Intel® thứ 11 hỗ trợ PCIe 4.0 x16

- Bộ xử lý thứ 10 của Intel hỗ trợ PCIe 3.0 x16

Intel® B560 Chipset

1 x khe cắm PCIe 3.0 x16 (hỗ trợ chế độ x4) *

3 x khe cắm PCIe 3.0 x1

* Bật Remapping RST PCIe Storage Remapping cho các khe PCIe gắn PCH để kích hoạt Bộ nhớ Intel® Optane.

Hỗ trợ 2 khe cắm x M.2 và 6 x cổng SATA 6Gb / s

Bộ xử lý thế hệ thứ 11 của Intel

Khe cắm M.2_1 (Phím M), loại 2242/2260/2280/22110

- Chỉ bộ xử lý Intel® thứ 11 hỗ trợ chế độ PCIe 4.0 x4, khe cắm này sẽ bị vô hiệu hóa đối với các CPU khác

Intel® B560 Chipset

Khe cắm M.2_2 (Phím M), kiểu 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 3.0 x4 & SATA) *

6 x cổng SATA 6Gb / s

Để bật Bộ nhớ Intel® Optane ™ (Thiết bị lưu trữ kết hợp), nó phải được lắp đặt trong các khe gắn PCH với Công nghệ lưu trữ nhanh Intel®.
* Khe M.2_2 chia sẻ băng thông với SATA_2. Khi khe M.2_2 đang hoạt động ở chế độ SATA, SATA_2 sẽ bị tắt.

USB phía sau: Tổng số 8 cổng

2 x cổng USB 3.2 Gen 2 (2 x Type-A)

3 x cổng USB 3.2 Gen 1 (2 x Type-A + 1x Type-C®)

3 x cổng USB 2.0 (3 x Type-A)

USB phía trước: Tổng số 7 cổng

1 x đầu nối USB 3.2 Gen 1 (hỗ trợ USB Type-C®)

1 x đầu cắm USB 3.2 Gen 1 hỗ trợ thêm 2 cổng USB 3.2 Gen 1
2 đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

Âm thanh vòm Realtek ALC897 7.1 CODEC Âm thanh độ nét cao *
- Hỗ trợ: Phát hiện giắc cắm, Đa luồng, Kiểm tra lại giắc cắm ở bảng điều khiển phía trước
- Hỗ trợ phát lại lên đến 24-Bit / 192 kHz "

Tính năng âm thanh

- Che chắn âm thanh
- Cổng ra S / PDIF quang học phía sau
- Tụ âm thanh cao cấp của Nhật Bản
- Các lớp PCB âm thanh chuyên dụng

Cổng kết nối I/O Phía sau

1 x đầu cắm Thunderbolt 4

Liên quan đến Quạt và Làm mát

Đầu cắm quạt CPU 1 x 4 chân
1 x Đầu cắm quạt OPT CPU 4 chân
Đầu cắm bơm AIO 1 x 4 chân
Đầu cắm Quạt khung gầm 3 x 4 chân

Liên quan đến ngồn

1 x đầu nối Nguồn chính 24 chân
1 x đầu nối nguồn 8 chân + 12V

Liên quan đến lưu trữ

2 x khe cắm M.2 (Phím M)
6 x cổng SATA 6Gb / s

USB

1 x đầu nối USB 3.2 Gen 1 (hỗ trợ USB Type-C®)
1 x đầu cắm USB 3.2 Gen 1 hỗ trợ thêm 2 cổng USB 3.2 Gen 1
2 đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

Điều khoản khác

2 x tiêu đề AURA Addressable Gen 2
2 x đầu cắm AURA RGB
1 x Xóa tiêu đề CMOS
1 x tiêu đề Cổng COM
1 x Đầu cắm âm thanh bảng điều khiển phía trước (AAFP)
1 x 20-3 pin Tiêu đề bảng điều khiển hệ thống với chức năng xâm nhập khung
1 x đầu cắm Thunderbolt ™
