Bộ nguồn máy tính (PSU - Power Supply Unit) đóng vai trò như “trái tim” của hệ thống, đảm bảo dòng điện ổn định và an toàn cho các linh kiện hoạt động hiệu quả. Tuy nhiên, nhiều người dùng vẫn chưa hiểu rõ PSU là gì, cách hoạt động ra sao và làm thế nào để chọn được bộ nguồn phù hợp. Trong bài viết này, Nguyễn Công PC sẽ cùng bạn khám phá toàn bộ kiến thức cần biết về PSU – từ khái niệm, cấu tạo cho đến tiêu chuẩn hiệu suất và kinh nghiệm chọn mua thực tế.
PSU là gì?
PSU là viết tắt của Power Supply Unit, hay còn gọi là bộ nguồn máy tính.
Bộ nguồn máy tính là trái tim của hệ thống, hiểu rõ PSU giúp bạn tối ưu hiệu năng và độ bền cho PC.
Đây là một thành phần phần cứng thiết yếu, có vai trò như "trái tim" của một chiếc máy tính. Chức năng chính của nó là chuyển đổi dòng điện xoay chiều (AC) từ ổ cắm điện trên tường thành dòng điện một chiều (DC) ở các mức điện áp thấp và ổn định, sau đó cung cấp năng lượng này cho tất cả các linh kiện khác bên trong máy (như CPU, card đồ họa, bo mạch chủ, ổ cứng...).
Tìm hiểu cách chọn bộ nguồn phù hợp để máy tính hoạt động ổn định và an toàn hơn.
Một bộ nguồn tốt không chỉ cung cấp đủ điện mà còn bảo vệ các linh kiện đắt tiền của bạn khỏi các sự cố về điện.
Cách thức hoạt động của một bộ nguồn
Bộ nguồn máy tính (Power Supply Unit - PSU) là linh kiện quan trọng, chịu trách nhiệm chuyển đổi dòng điện xoay chiều (AC) từ nguồn điện dân dụng (thường 90-240V AC, 50-60Hz) thành dòng điện một chiều (DC) với các mức điện áp ổn định như +3.3V, +5V, +12V, -12V và +5VSB để cung cấp cho các bộ phận như CPU, GPU, bo mạch chủ, ổ cứng.
Một PSU tốt không chỉ cung cấp đủ điện mà còn bảo vệ các linh kiện khỏi rủi ro hư hỏng.
Hầu hết PSU hiện đại sử dụng công nghệ switching mode power supply (SMPS), hiệu quả hơn so với loại tuyến tính (linear) cũ vì nhỏ gọn, tiết kiệm năng lượng và ít tỏa nhiệt hơn
Giai đoạn 1: Lọc nhiễu & Bảo vệ đầu vào (Input Filtering & Protection)
- Đầu vào: Dòng điện AC (220V ở Việt Nam) đi từ ổ cắm vào PSU.

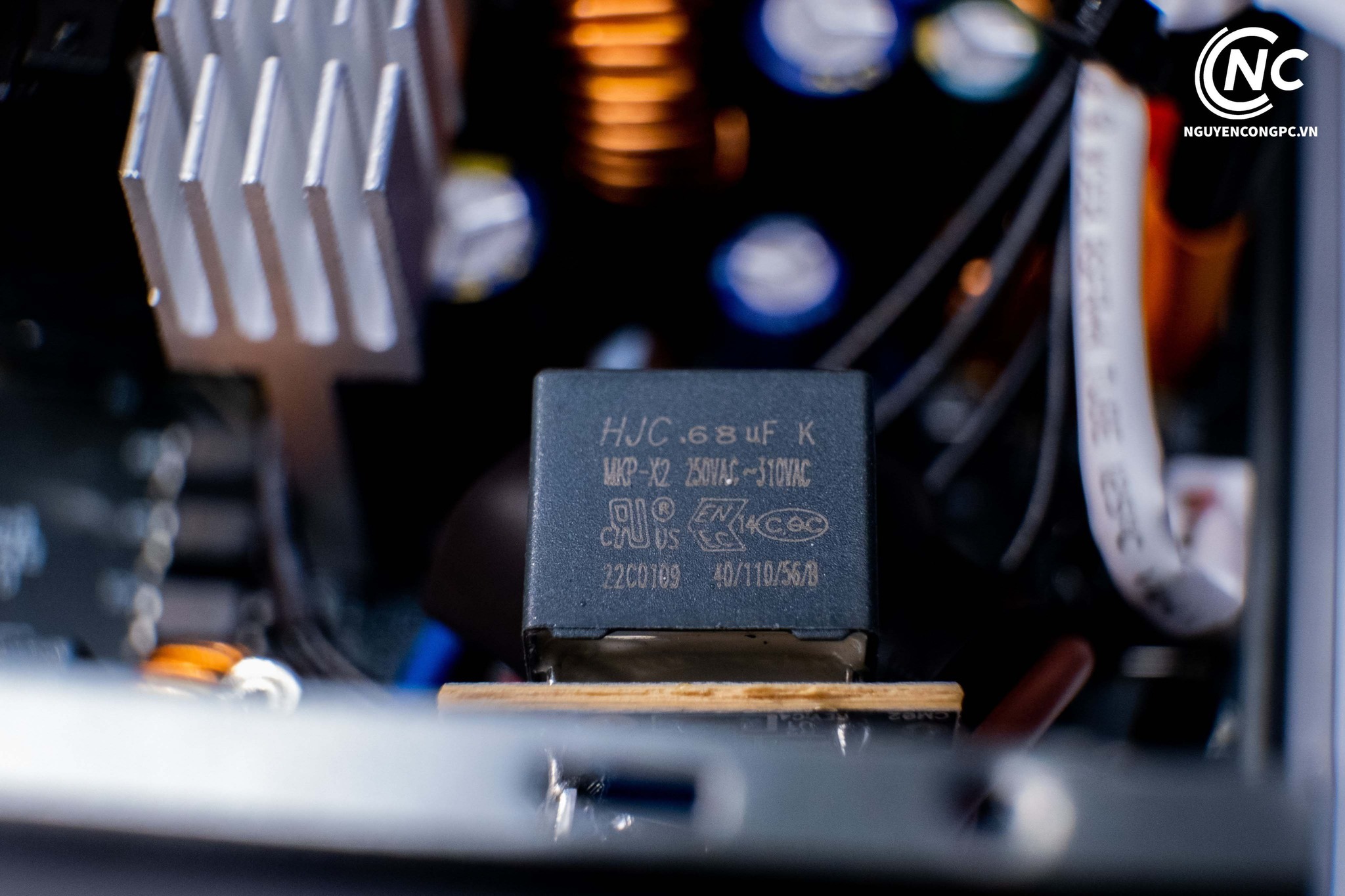

- Lọc nhiễu (EMI Filter): Dòng điện này đầu tiên sẽ đi qua một mạch lọc nhiễu điện từ (EMI). Mạch này bao gồm các tụ điện và cuộn cảm, có nhiệm vụ ngăn chặn nhiễu cao tần từ lưới điện đi vào PSU và ngược lại, ngăn nhiễu do chính PSU tạo ra đi ngược trở lại lưới điện (gây ảnh hưởng đến các thiết bị điện khác)
Cùng khám phá cách tính công suất cần thiết để lựa chọn PSU phù hợp với cấu hình PC của bạn.
- Bảo vệ: Tại đây cũng có các thành phần bảo vệ như cầu chì (ngắt mạch khi có dòng điện quá cao) và Varistor (MOV)
Giai đoạn 2: Chỉnh lưu & Tụ bù (Rectification & Bulk Capacitors)
Chỉnh lưu: Dòng điện AC sau khi lọc được đưa qua một bộ chỉnh lưu cầu (Bridge Rectifier). Bộ phận này về cơ bản sẽ "lật" nửa chu kỳ âm của sóng AC thành dương, tạo ra một dòng điện DC "nhấp nhô" (Pulsating DC) ở điện áp cao (khoảng 300-320V từ nguồn 220V AC).
PSU ảnh hưởng trực tiếp đến tuổi thọ của phần cứng, đừng xem nhẹ khi lựa chọn linh kiện này.
Tụ bù (Bulk Capacitors): Dòng DC nhấp nhô này được nạp vào một hoặc hai tụ điện lớn (gọi là tụ bù hoặc tụ lọc chính). Các tụ này tích trữ năng lượng và san phẳng dòng điện, biến nó thành một dòng DC cao áp tương đối ổn định. Đây là lý do tại sao ngay cả sau khi rút phích cắm, bạn vẫn có thể bị điện giật nếu chạm vào các tụ này.
Giai đoạn 3: Băm xung (Switching) - "Trái tim" của SMPS
Đây là giai đoạn phức tạp và là mấu chốt của công nghệ SMPS.
-
Dòng DC cao áp (300V+) từ Giai đoạn 2 không được hạ áp trực tiếp (vì biến áp DC rất không hiệu quả). Thay vào đó, nó được "băm" hay "chặt" (switched) thành các xung vuông ở tần số rất cao (từ 20,000 Hz đến hàng trăm ngàn Hz) bởi các transistor công suất (thường là MOSFET).
PSU ảnh hưởng trực tiếp đến tuổi thọ của phần cứng, đừng xem nhẹ khi lựa chọn linh kiện này.
-
Quá trình "băm" này được điều khiển bởi một IC điều khiển PWM (Pulse Width Modulation - Điều chế độ rộng xung). Con chip này quyết định việc các transistor bật và tắt nhanh như thế nào và bật trong bao lâu (độ rộng của xung).
-
Kết quả là chúng ta tạo ra một dòng điện xoay chiều (dạng xung vuông) ở tần số siêu cao.
Giai đoạn 4: Biến áp xung (Transformation)
Dòng AC cao tần (high-frequency AC) này được đưa vào một biến áp xung (Transformer).
-
Ưu điểm lớn của việc dùng tần số cao là biến áp có thể được làm rất nhỏ gọn và nhẹ mà vẫn truyền tải được công suất lớn. Đây là lý do chính PSU máy tính nhỏ hơn rất nhiều so với các bộ biến áp 50/60Hz cùng công suất.
-
Biến áp này sẽ hạ áp từ dòng AC cao áp (vài trăm volt) xuống các dòng AC điện áp thấp, tương ứng với các đường điện ra mong muốn (ví dụ: 12V, 5V...).
Tìm hiểu khái niệm, cấu tạo và nguyên lý hoạt động của bộ nguồn máy tính
Giai đoạn 5: Chỉnh lưu & Lọc đầu ra (Output Rectification & Filtering)
-
Chỉnh lưu thứ cấp: Các dòng AC điện áp thấp (nhưng vẫn là xung cao tần) từ biến áp được đưa qua các diode chỉnh lưu (thường là diode Schottky tốc độ cao) để biến chúng trở lại thành DC.
-
Lọc đầu ra: Đây là một bước cực kỳ quan trọng. Dòng DC này vẫn còn "gợn sóng" (ripple) do quá trình băm xung. Nó được đưa qua một hệ thống lọc phức tạp bao gồm cuộn cảm (Inductors/Chokes) và nhiều tụ điện (Capacitors). Các linh kiện này làm nhiệm vụ "san phẳng" hoàn toàn dòng điện, tạo ra các đường điện DC siêu sạch và ổn định (ví dụ: 12.0V, 5.0V, 3.3V) để cấp cho linh kiện. Chất lượng của các tụ và cuộn cảm ở giai đoạn này quyết định lớn đến độ ổn định của PSU.
Cách chọn bộ nguồn không chỉ dựa trên công suất mà còn phụ thuộc vào chất lượng linh kiện bên trong.

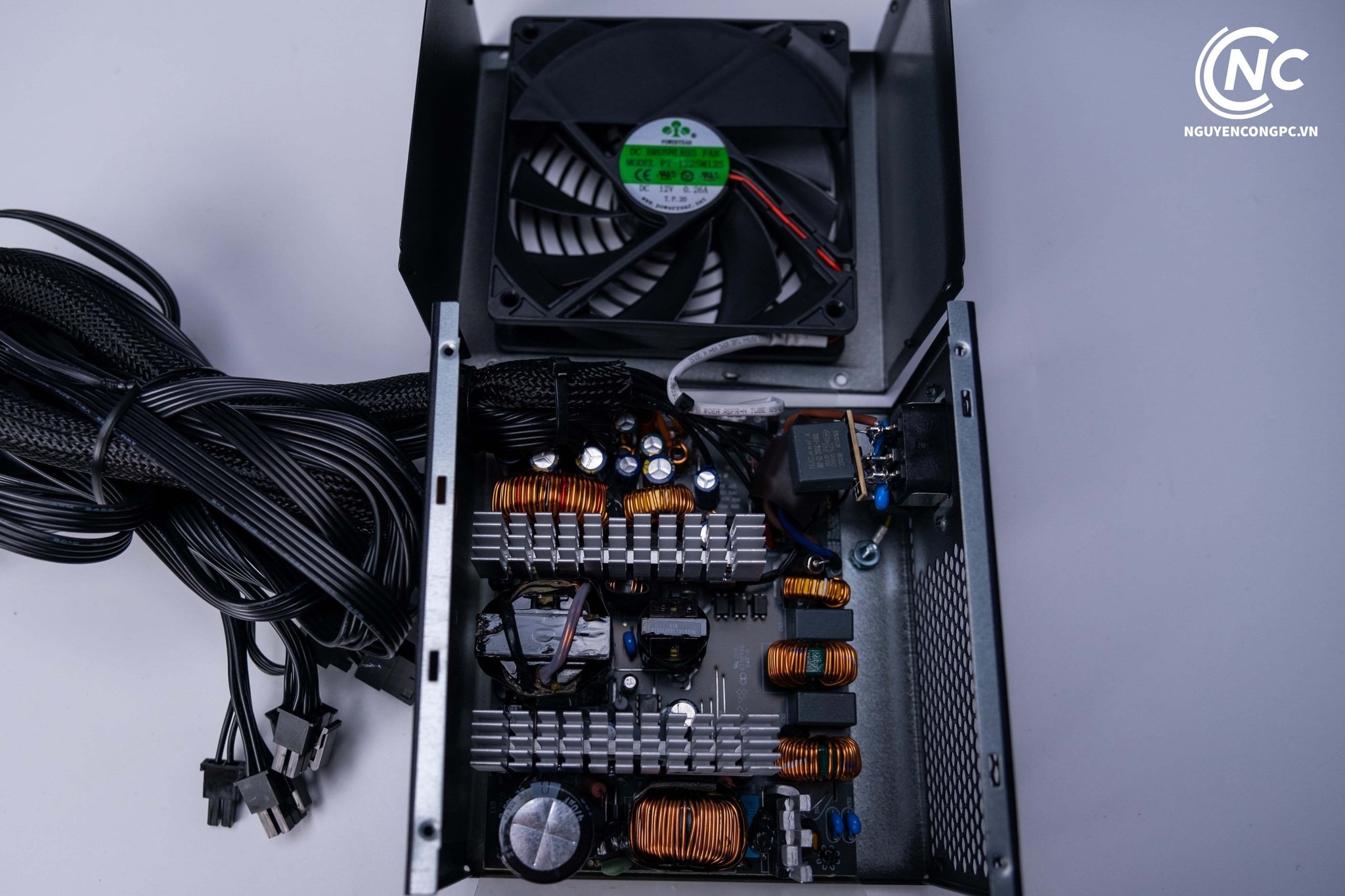

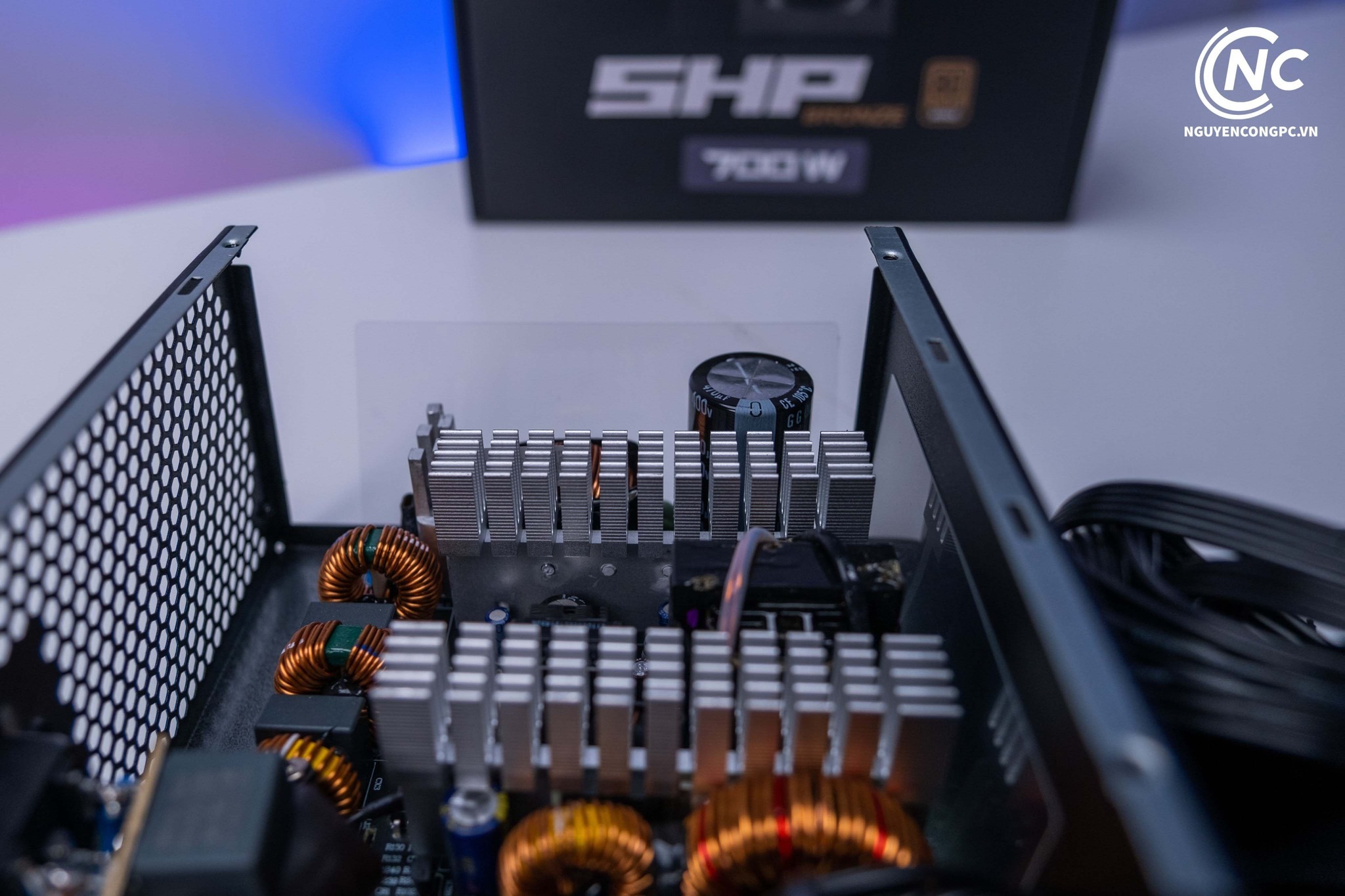

Tổng quan về các linh kiện cấu tạo nguồn máy tính

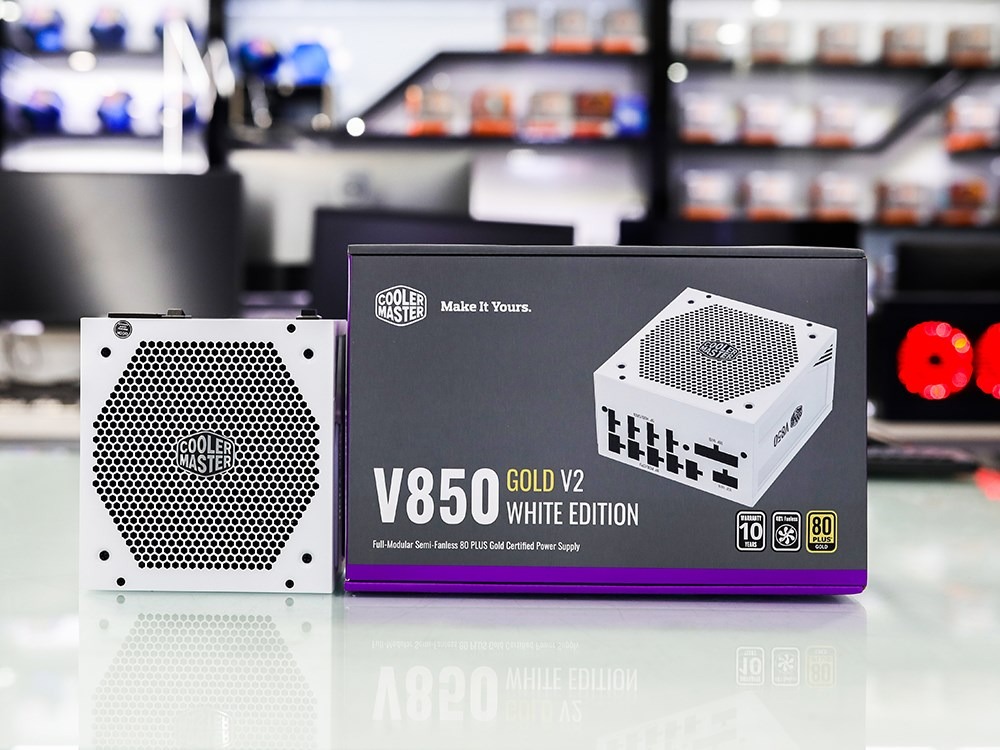

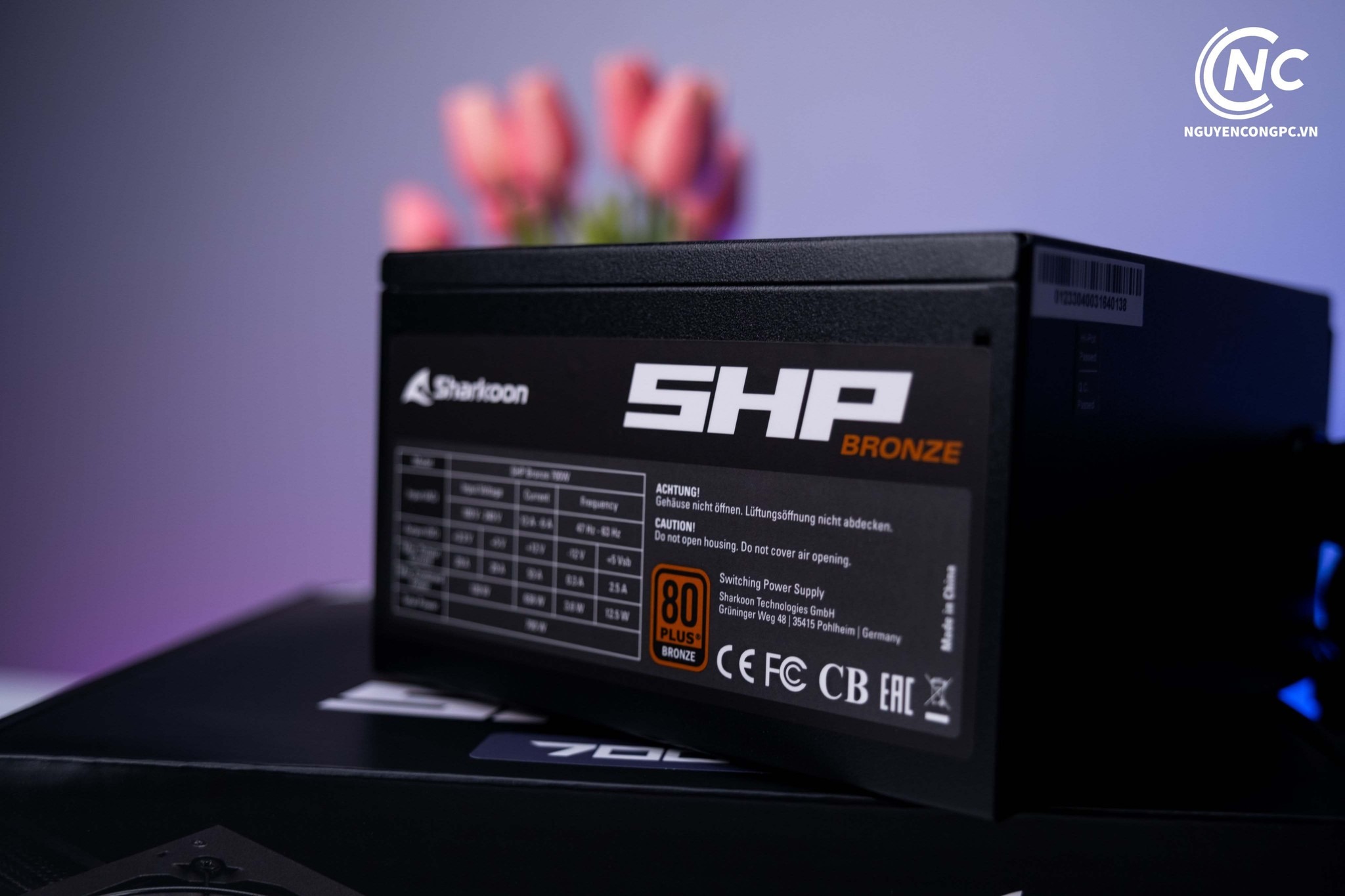

1. Chứng nhận 80 Plus và hiệu quả
Để được chứng nhận, một bộ nguồn phải đạt được một mức hiệu quả tối thiểu ở ba mức tải khác nhau: 20% tải, 50% tải, và 100% tải. Cấp độ chứng nhận càng cao, hiệu quả yêu cầu càng khắt khe. Hầu hết các bộ nguồn đạt hiệu quả cao nhất ở khoảng 50% tải.
Hiểu đúng về chuẩn hiệu suất 80 Plus giúp bạn tiết kiệm điện và bảo vệ môi trường.
Bảng các cấp độ hiệu quả tối thiểu yêu cầu (theo tiêu chuẩn 230V phổ biến ở Việt Nam)
| Loại nguồn |
80 PLUS Bronze |
80 PLUS Gold |
80 PLUS Platinum / Titanium |
| Tính chất |
Đây là mức "tối thiểu" nên có cho các máy tính chơi game hoặc làm việc cơ bản đến tầm trung. Nó cung cấp sự cân bằng tốt giữa giá cả và hiệu quả. |
Lựa chọn phổ biến và được khuyên dùng nhất hiện nay cho hầu hết các hệ thống PC Gaming và máy trạm (workstation) cao cấp. Nó mang lại hiệu quả tuyệt vời, tiết kiệm điện và hoạt động mát mẻ mà không quá đắt đỏ. |
Các chuẩn này dành cho các hệ thống "siêu cao cấp", máy chủ (server), hoặc cho những người dùng muốn hiệu quả tối đa và sẵn sàng chi trả chi phí cao hơn. |
2. Các đường cấp điện (Rail)
"Rail" (đường điện) là cách gọi của một mạch cung cấp một mức điện áp cụ thể (ví dụ: đường $+12\text{V}$, đường $+5\text{V}$).
Quan trọng nhất là đường $+12\text{V}$. Gần như toàn bộ sức mạnh của PSU hiện đại được dồn vào đường này. Nó cung cấp năng lượng cho CPU (qua cáp 4+4 pin) và GPU (qua cáp 6+2 pin PCIe).
PSU có vai trò quan trọng trong việc ổn định điện áp và ngăn chặn sự cố quá tải.
Khi bạn thấy một PSU 750W, con số đó chủ yếu đến từ khả năng cung cấp của đường $+12\text{V}$. Ví dụ, nó có thể cung cấp $62\text{A}$ (Ampe) trên đường $+12\text{V}$, tương đương $12\text{V} \times 62\text{A} = 744\text{W}$. Các đường $+5\text{V}$ và $+3.3\text{V}$ chỉ chiếm một phần nhỏ công suất.
Lựa chọn bộ nguồn phù hợp sẽ giúp hệ thống vận hành êm ái và tiết kiệm năng lượng hơn.
3. Multi Rail và Single Rail
Đây là khái niệm chỉ áp dụng cho đường $+12\text{V}$.
| Đặc điểm |
Single Rail (Một đường) |
Multi Rail (Nhiều đường) |
| Tính chất |
Toàn bộ công suất $+12\text{V}$ (ví dụ: $62\text{A}$) nằm trên một "bể" chung |
ổng công suất $+12\text{V}$ được chia thành các đường ảo (ví dụ: $12\text{V}1$, $12\text{V}2$, $12\text{V}3$), mỗi đường có giới hạn Ampe riêng (ví dụ: $25\text{A}$ mỗi đường). |
| Ưu điểm |
Rất linh hoạt. Bạn không cần lo lắng cắm cáp nào vào đâu. GPU và CPU có thể tự do lấy bao nhiêu điện chúng cần từ bể chung này. |
An toàn hơn. Nếu một cáp (ví dụ: cáp PCIe) bị chập, nó sẽ chỉ kích hoạt bảo vệ quá dòng (OCP) của đường $25\text{A}$ đó, thay vì toàn bộ $62\text{A}$. |
| Hạn chế |
Nếu xảy ra đoản mạch, một dòng điện cực lớn ($62\text{A}$) có thể chạy qua linh kiện trước khi mạch bảo vệ kịp ngắt, có khả năng gây hư hỏng nặng hơn. |
Phải biết cách "cân tải". Nếu bạn cắm cả CPU và GPU (cả hai đều ngốn điện) vào cùng một đường $25\text{A}$, bạn có thể làm ngắt PSU ngay cả khi tổng công suất vẫn dưới 750W. |
Hiện nay: Với người dùng phổ thông, Single Rail dễ sử dụng hơn. Các PSU Multi Rail cao cấp cũng được thiết kế rất thông minh, nên đây không còn là vấn đề lớn, nhưng Single Rail vẫn được ưa chuộng vì tính đơn giản.
Tìm hiểu sự khác biệt giữa PSU chuẩn thường và các dòng cao cấp dành cho game thủ.
4. Yếu tố hình thức, kích thước và trọng lượng
Yếu tố hình thức (Form Factor): Đây là tiêu chuẩn về hình dạng và kích thước.
- ATX: Phổ biến nhất, dùng cho hầu hết các vỏ case mid-tower và full-tower. Kích thước tiêu chuẩn là 150mm (rộng) x 86mm (cao). Chiều sâu (length) thay đổi, thường từ 140mm đến 180mm. PSU công suất càng cao, chiều sâu càng lớn.
- SFX / SFX-L: Dùng cho các vỏ case nhỏ (mini-ITX). SFX-L dài hơn SFX một chút để chứa quạt 120mm (êm hơn).
Lựa chọn bộ nguồn phù hợp sẽ giúp hệ thống vận hành êm ái và tiết kiệm năng lượng hơn.
Trọng lượng (Weight): Một quy tắc bất thành văn là PSU tốt thường nặng. Trọng lượng nặng hơn cho thấy PSU sử dụng các cuộn cảm lớn, tản nhiệt dày và tụ điện chất lượng cao. Một PSU 1000W mà nhẹ hẫng là một dấu hiệu rất đáng ngờ.
5. Loại quạt tản nhiệt
Kích thước: Quạt 120mm và 140mm (hoặc 135mm) là phổ biến nhất trên PSU ATX. Quạt càng lớn, nó càng có thể quay chậm hơn để đẩy cùng một lượng không khí, dẫn đến hoạt động êm ái hơn.
Bạn sẽ biết cách đọc các thông số kỹ thuật để chọn được bộ nguồn chính xác cho nhu cầu sử dụng.
Loại trục (Bearing):
- Sleeve Bearing (Bạc lót): Rẻ tiền, êm khi mới, nhưng nhanh mòn, đặc biệt khi lắp PSU với quạt hướng xuống.
- Ball Bearing (Ổ bi): Hơi ồn nhưng cực kỳ bền.
- Fluid Dynamic Bearing (FDB) / Rifle Bearing: Tốt nhất. Êm như Sleeve nhưng bền như Ball. Hầu hết PSU cao cấp dùng FDB.
Một PSU chất lượng cao giúp hệ thống hoạt động bền bỉ trong thời gian dài.
Chế độ Zero RPM (Hybrid): Nhiều PSU (thường là Gold trở lên) có tính năng này. Quạt sẽ không quay khi tải thấp (ví dụ: dưới 30% công suất), giúp hệ thống im lặng tuyệt đối khi lướt web, làm việc văn phòng.
Đừng để việc chọn sai bộ nguồn khiến máy tính của bạn hoạt động thiếu ổn định.
6. Tính năng bảo vệ quan trọng của nguồn máy tính
Đây là yếu tố quan trọng nhất vì nó bảo vệ các linh kiện đắt tiền của bạn. Một PSU tốt phải có đầy đủ các tính năng sau:
| Tính năng bảo vệ |
OCP (Overcurrent Protection) |
OVP (Overvoltage Protection) |
UVP (Undervoltage Protection) |
OPP (Overpower Protection) |
SCP (Short Circuit Protection) |
OTP (Overtemperature Protection) |
| Nhiệm vụ |
Giám sát dòng điện (Ampe) trên mỗi đường điện (+12V, +5V, +3.3V) |
Giám sát điện áp (Volt) ở các đường điện đầu ra. |
Ngược lại với OVP, nó giám sát khi điện áp rơi xuống quá thấp so với mức tiêu chuẩn (ví dụ: đường +12V rơi xuống 11V). |
Giám sát tổng công suất (Watt) mà toàn bộ hệ thống đang yêu cầu từ PSU. |
Đây là tính năng bảo vệ cơ bản và quan trọng nhất. Nó phát hiện khi có sự cố chập điện. |
Giám sát nhiệt độ bên trong chính bộ nguồn. |
| Hoạt động |
Nếu một linh kiện nào đó đột ngột "hút" một dòng điện cao bất thường, vượt quá mức an toàn của đường điện đó, OCP sẽ kích hoạt và ngắt nguồn. |
Nếu điện áp trên một đường nào đó tăng vọt quá mức quy định OVP sẽ ngắt nguồn. |
Điện áp quá thấp có thể gây ra lỗi dữ liệu, treo máy, hoặc làm hỏng các linh kiện như ổ cứng khi chúng đang hoạt động. UVP sẽ ngắt nguồn để ngăn chặn điều này. |
Nếu bạn có một PSU 650W, nhưng hệ thống của bạn (do ép xung hoặc nâng cấp GPU mới) cố gắng "hút" 700W, OPP sẽ kích hoạt và ngắt nguồn. |
Khi xảy ra ngắn mạch một dòng điện cực lớn sẽ chạy qua. SCP sẽ phát hiện điều này gần như ngay lập tức và ngắt toàn bộ nguồn điện. |
Nếu nhiệt độ bên trong PSU vượt quá mức an toàn OTP sẽ ngắt nguồn để PSU "nghỉ ngơi" và nguội bớt. |
7. Vấn đề độ dày của cáp
Độ dày cáp được đo bằng AWG (American Wire Gauge).
Quy tắc: Số AWG càng nhỏ, dây càng dày.
-
18AWG: Tiêu chuẩn công nghiệp. Hầu hết các PSU sử dụng dây 18AWG. Nó đủ tốt cho đa số người dùng.
-
16AWG: Dày hơn. Thường được sử dụng trên các PSU cao cấp (1000W+) hoặc trên các cáp quan trọng (PCIe, CPU).
Bài hướng dẫn này giúp bạn tránh những sai lầm phổ biến khi mua PSU cho PC.
Tại sao dây dày hơn (16AWG) lại tốt hơn? Dây 16AWG có điện trở thấp hơn. Điều này có nghĩa là nó ít bị nóng lên và ít bị "sụt áp" (voltage drop) khi truyền tải dòng điện lớn. Điều này rất quan trọng đối với các card đồ họa ngốn điện như RTX 4090.
8. Vấn đề về chiều dài của cáp
Chiều dài cáp rất quan trọng đối với việc đi dây (cable management):
-
Vỏ case Mid-Tower: Hầu hết PSU đều có cáp đủ dài.
-
Vỏ case Full-Tower (E-ATX): Bạn cần PSU có cáp dài, đặc biệt là cáp 8-pin CPU, vì nó thường phải đi vòng rất xa lên góc trên cùng của bo mạch chủ.
Cung cấp kiến thức giúp người dùng hiểu rõ hơn về tầm quan trọng của bộ nguồn.

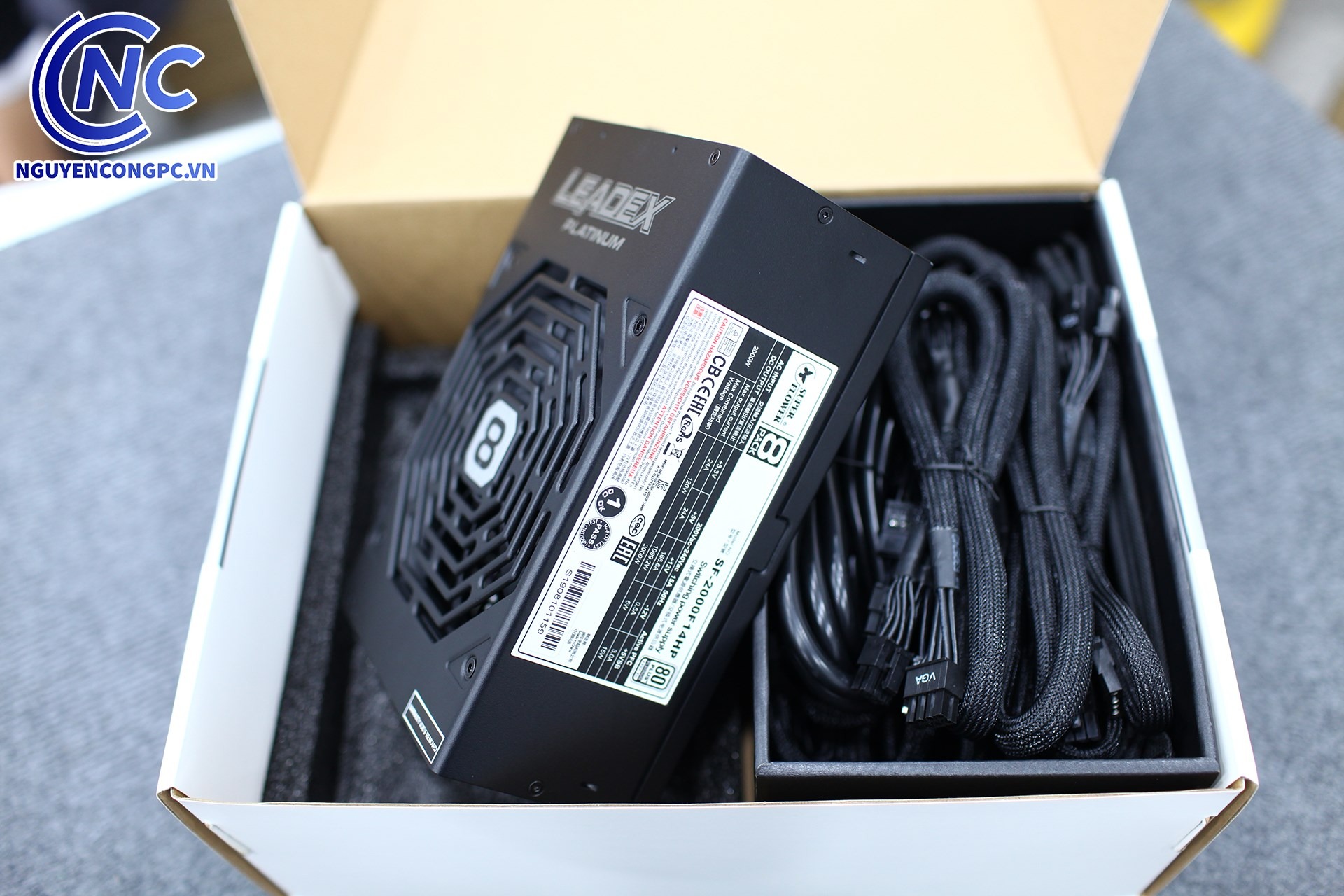

Loại cáp (Modularity):
-
Non-Modular (Cáp liền): Rẻ nhất. Tất cả cáp được hàn chết vào PSU. Rất khó đi dây gọn gàng vì bạn phải giấu cả mớ dây thừa.
-
Semi-Modular (Bán module): Cáp 24-pin (mainboard) và 8-pin (CPU) là liền. Các cáp khác (PCIe, SATA) có thể tháo rời. Đây là sự cân bằng tốt giữa giá cả và sự tiện lợi.
Bộ nguồn là yếu tố then chốt ảnh hưởng đến hiệu năng tổng thể của máy tính.
9. Vấn đề chi tiết khác
Tụ điện (Capacitors): Bạn sẽ thường nghe quảng cáo "100% Japanese Capacitors". Tụ điện của Nhật (từ các hãng như Rubycon, Nichicon, Chemi-Con) được coi là tốt nhất. Chúng bền, chịu được nhiệt độ cao (thường là 105°C) và cung cấp dòng điện "sạch" hơn, ổn định hơn so với tụ điện của Đài Loan hoặc Trung Quốc.
Tổng hợp những mẹo hữu ích để chọn PSU an toàn, hiệu quả và tiết kiệm chi phí.
Bảo hành (Warranty): Thời gian bảo hành là thước đo tốt nhất cho sự tự tin của nhà sản xuất.
- PSU giá rẻ: 3-5 năm.
- PSU chất lượng (Gold, Platinum): 10-12 năm.
Hold-up Time: Thời gian mà PSU có thể duy trì nguồn điện ổn định sau khi điện AC từ tường bị ngắt (ví dụ, sụt điện nhẹ). Tiêu chuẩn ATX yêu cầu ít nhất 16 mili giây (ms). PSU tốt sẽ có hold-up time dài hơn.
Inrush Current: Dòng điện tăng vọt tức thời khi bạn bật máy. PSU tốt có mạch để "hãm" dòng điện này, tránh làm nhảy aptomat (CB) nhà bạn.
Kết luận
Bộ nguồn máy tính (PSU) không chỉ đơn thuần là thiết bị cấp điện, mà còn ảnh hưởng trực tiếp đến hiệu năng và tuổi thọ toàn hệ thống. Lựa chọn một PSU chất lượng, đúng công suất và đạt chuẩn hiệu suất cao giúp máy tính hoạt động ổn định, tiết kiệm điện năng hơn. Hy vọng qua bài viết này, bạn đã hiểu rõ hơn về vai trò và cách chọn PSU phù hợp. Đừng quên truy cập Nguyễn Công PC để tham khảo các mẫu bộ nguồn chính hãng, hiệu năng cao và được tư vấn chuyên nghiệp.
